이 예언은 무엇인가
주사제 설비가 배치마다 반드시 하는 증기 멸균을, 열교환기 때 낀 정도를 재는 데 같이 쓴다
현재 상태
반증대기 — 우리가 직접 검산해 어디가 얼마나 모자란지 숫자로 적어 둔 예언 — 그 숫자가 다음 사람의 좌표다

멸균할 때마다 성능을 잰다: 증기 멸균 곡선에 의한 열교환기 파울링 감시

A Performance Test With Every Sterilization: Heat-Exchanger Fouling from Steam-In-Place Curves

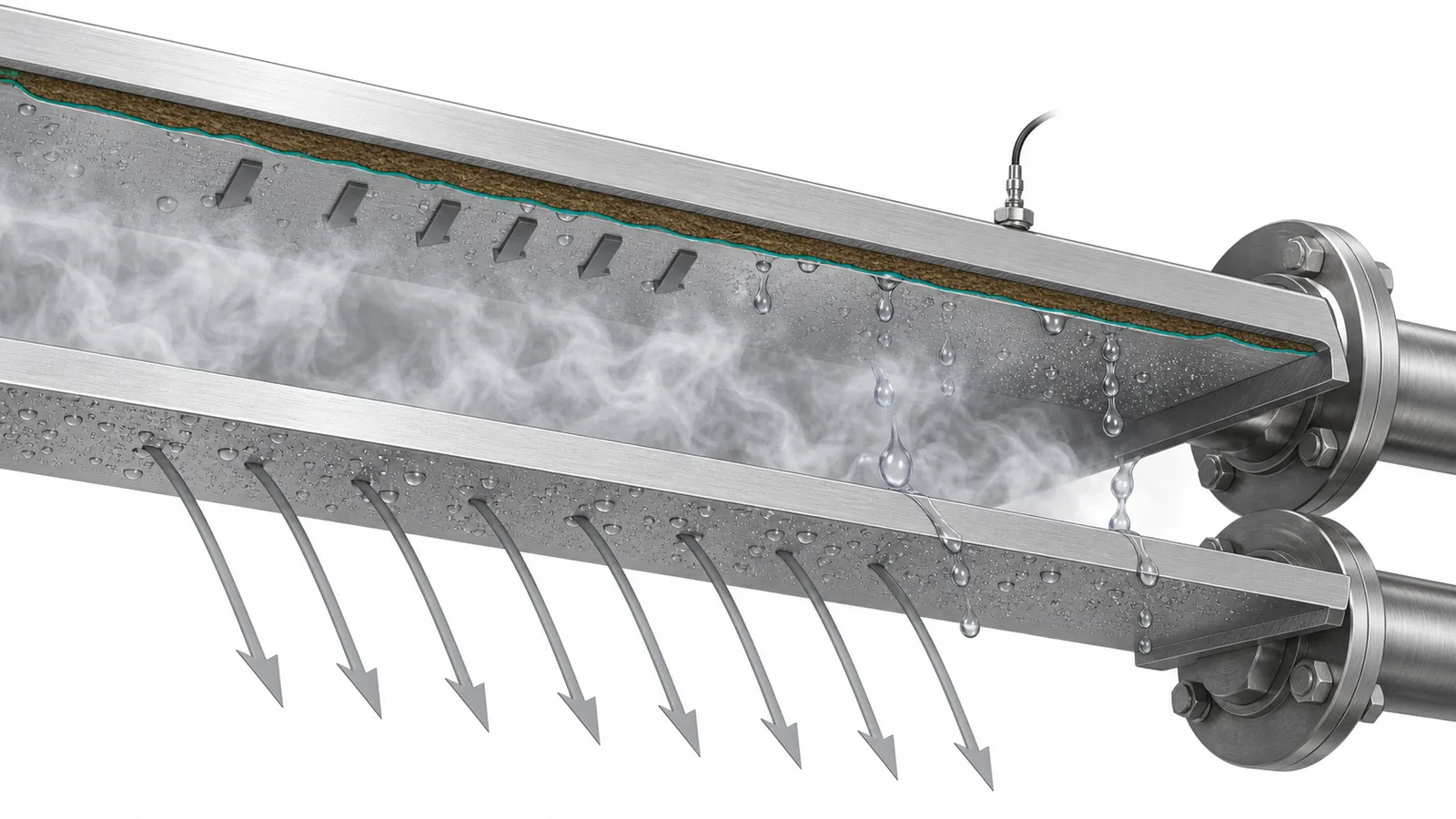

증기 멸균 곡선으로 열교환기 감시 — 작동 메커니즘. 주사제 설비가 배치마다 반드시 하는 증기 멸균을, 열교환기 때 낀 정도를 재는 데 같이 쓴다
그림 1. 작동 메커니즘 — 주사제 설비가 배치마다 반드시 하는 증기 멸균을, 열교환기 때 낀 정도를 재는 데 같이 쓴다

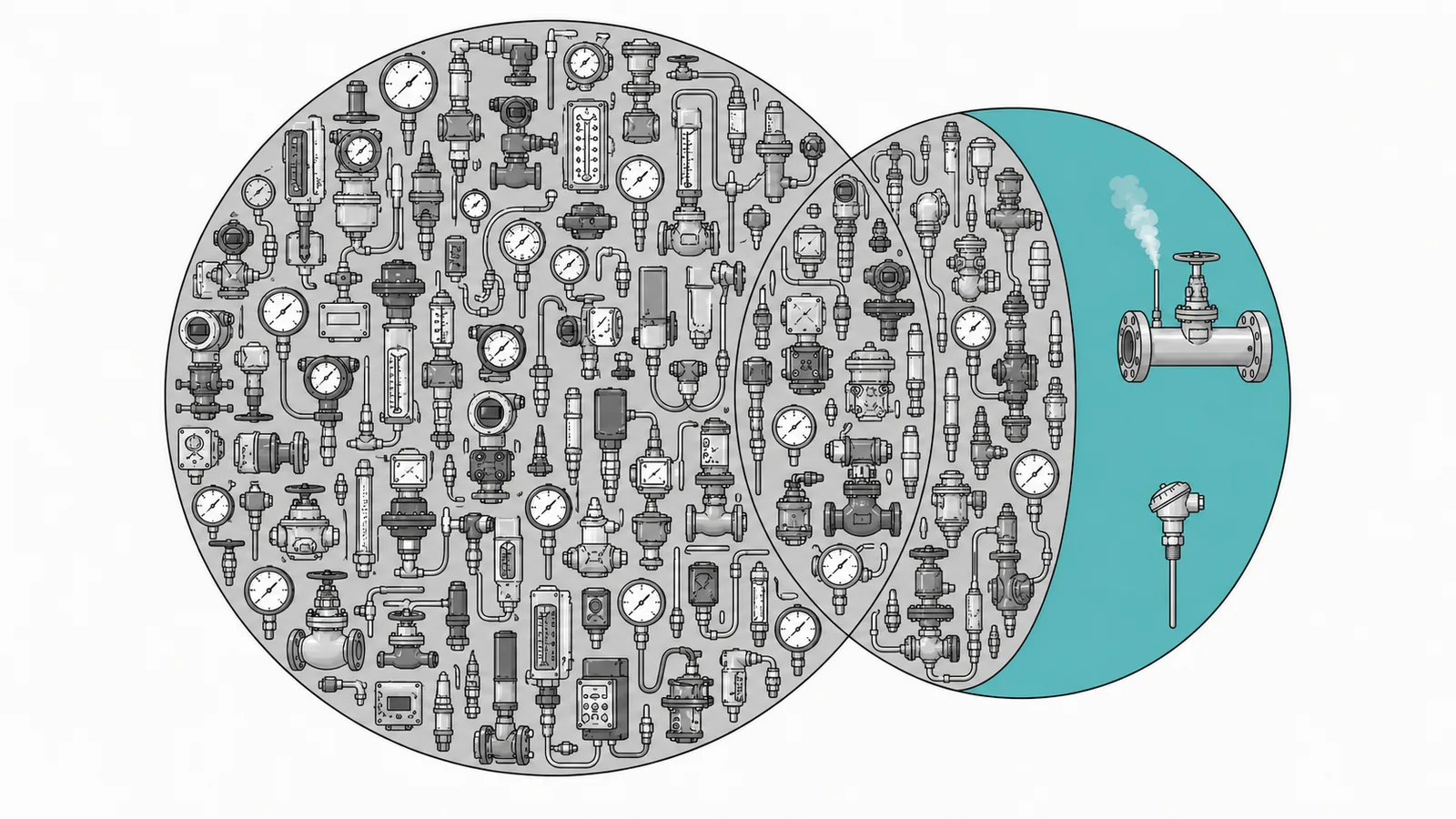

증기 멸균 곡선으로 열교환기 감시 — 반증 조건. 왼쪽은 예언대로 작동하는 모습, 오른쪽은 이 예언이 무너지는 순간이다. 우리는 틀릴 수 있는 방식을 함께 제시한다.
그림 2. 반증 조건 — 왼쪽은 예언대로 작동하는 모습, 오른쪽은 이 예언이 무너지는 순간이다. 우리는 틀릴 수 있는 방식을 함께 제시한다.

예언

주사제나 백신을 만드는 설비는 배치마다 반드시 증기로 멸균한다. 뜨거운 증기가 배관과 열교환기를 통과하며 설비 전체를 달군다.

그때 얼마나 빨리 달궈지는가는 설비 안쪽이 깨끗한지에 달려 있다. 열교환기 표면에 때가 끼면 열이 덜 전달되고, 달궈지는 모양이 달라진다.

멸균은 어차피 한다. 그때 이미 꽂혀 있는 밸리데이션용 온도센서만으로, 배치마다 열교환기 상태를 공짜로 잰다.

검증 결과

기존 방법이 더 낫다 — 계측기가 있을 때만. 이 예언의 자리는 그 계측기가 없는 곳이다.

민감도는 나쁘지 않다

파울링 저항 Rf = 1.0 × 10⁻⁴ m²K/W일 때, 그것이 전체 열저항에서 차지하는 비율:

조건깨끗할 때 U (W/m²K)파울링이 차지하는 비율
SIP 증기 응축3,478 ~ 7,93725.8 ~ 44.3 %
액체–액체 판형6,000 ~ 7,50037.5 ~ 42.9 %
액체–액체 원통다관형2,000 ~ 2,50016.7 ~ 20.0 %

증기 응축은 열전달계수가 커서, 같은 때가 껴도 전체에서 차지하는 몫이 오히려 크다. 원통다관형 공정운전보다 유리하다.

그런데 열저항 민감도와 온도기록 민감도는 다르다

공정 U 감시는 Q = UAΔTlm으로 파울링 저항을 직접 계산한다. 반면 SIP 온도센서는 대개 증기가 도달했는지와 포화온도를 읽지, 금속–파울링 사이의 온도강하를 읽지 않는다.

센서가 물리적으로 옳은 자리에 있지 않다. 민감한 물리가 있어도 그것을 보는 눈이 다른 곳을 향해 있다.


기존 대안 — 이미 잘하고 있다

방법강점필요한 것
공정 U 추세파울링을 직접 정량화양측 입출구 온도 + 최소 한쪽 유량
차압 추세막힘에 민감얇고 균일한 열저항엔 둔감
세정 전후 성능시험회복률 확인시험조건 표준화
제조사 성능감사설계 대비 판정별도 센서 키트 설치

주요 제조사는 이미 성능감사와 온라인 감시 서비스를 제공한다. 다만 센서를 새로 붙여서 한다.

SIP 데이터로 파울링을 진단하는 상용 기능은?

공개 자료 기준으로 Sartorius·Cytiva·GEA·Alfa Laval 모두 확인 자료 없음이다. SIP/CIP 파라미터를 기록하고 프로그램하는 기능은 있지만, 그것으로 파울링을 진단한다는 주장은 하지 않는다.


그래서 이 예언의 자리는 하나뿐이다

양측 온도와 유량이 갖춰져 공정 U를 계산할 수 있는 설비에서는, 이 예언은 필요 없다. 기존 방법이 더 낫다.
이 예언이 사는 자리는 공정 U를 계산할 수 없는 설비다 — 유량계가 없거나, 운전조건이 배치마다 달라 비교가 안 되거나, 열수지를 닫을 수 없는 곳.

그런 설비는 실제로 많다. 그리고 그런 곳에도 SIP는 반드시 한다. 밸리데이션 요구사항이기 때문이다.


이 예언이 틀리려면

무너뜨릴 한 문장

SIP 곡선의 변화가 파울링보다 증기 계통 상태(공급압·잔류공기·트랩)에 더 크게 반응한다면, 이것은 열교환기 감시 수단이 아니라 증기 계통 감시 수단이다. 예언은 무너진다.

특히 비응축가스가 위험하다. 잔류 공기는 응축 열전달을 급격히 떨어뜨리는데, 그 효과가 파울링과 같은 방향으로 나타난다. 구분할 수 있다는 증거가 없다.

결정적 실험

  1. 같은 열교환기에 독립 측정 가능한 가역적 파울링Rf = 0, 3×10⁻⁵, 1×10⁻⁴, 3×10⁻⁴ m²K/W로 조성한다
  2. 각 수준에서 10회 이상, 순서를 무작위화해 동일 SIP를 실행한다
  3. 알고리즘 입력은 기존 온도센서와 밸브 기록만 허용한다
  4. 증기압·응축수 유량·금속 표면온도는 검증용으로만 따로 잰다
  5. 일부 반복에서는 압력·초기온도·잔류공기를 일부러 흔든다
  6. 각 조건 전후에 액체–액체 성능시험으로 Rf를 독립 측정한다

사전에 정한 성공 기준

Rf = 1.0×10⁻⁴ 검출 민감도≥ 90 %
특이도(깨끗할 때 오경보)≥ 95 % (≤5 %)
Rf 추정 RMSE≤ 3.0×10⁻⁵ m²K/W
압력·초기온도·잔류공기 교란 하에서도위 기준 유지
신호가 나오는 센서 위치사전 지정한 위치에서 재현

마지막 조건이 중요하다. 열교환기 신호라면 열교환기 근처 센서에서 나와야 한다. 아무 데서나 나오면 그것은 설비 전체의 무언가이지 열교환기가 아니다.

비어 있는 값 (핵심만)

  • 금속·밸브·잔류액의 등가 열용량 — kJ/K
  • 실제 응축 증기유량 — kg/h
  • 비응축가스 농도 — vol %
  • 검출하려는 최소 파울링 저항 — m²K/W
  • 기존 센서의 정확도·시정수·표본률 — °C, s, Hz
  • 깨끗한 SIP의 배치 간 편차 — Δt의 s, 온도잔차의 °C

마지막 항목이 사실상 검출한계를 정한다. 깨끗한 상태끼리도 배치마다 흔들리는 폭보다 파울링 신호가 커야 하기 때문이다. 그 값이 없다.


정직하게

이 예언은 "기존 것보다 낫다"고 말하지 못한다. 말할 수 있는 것은 이만큼이다.

기존 방법을 쓸 수 없는 설비에서, 이미 있는 센서만으로 보조 감시가 가능한가.

범위가 좁다. 그러나 좁은 것과 없는 것은 다르다. 그리고 그 좁은 자리가 어디인지는 위에 적어 두었다 — 유량계가 없고, 배치마다 조건이 달라지고, 열수지를 닫을 수 없는 설비.


참고 문헌

  1. 판형·원통다관형 열교환기의 총괄전열계수 설계자료 — Alfa Laval 공개자료.
  2. 열처리 설비의 파울링 감시(U 추세와 차압 결합) 리뷰.
  3. 제약 공정의 SIP 요구사항 및 밸리데이션 온도센서 배치 지침.
  4. 응축 열전달에서 비응축가스의 영향 — 열전달 문헌.
