격자가 앓는 소리: 담체 포논 이동에 의한 촉매 피독의 공간 진단

The Lattice Complains: Spatial Diagnosis of Catalyst Poisoning via Support Phonon Shifts

예언

촉매는 서서히 병든다. 황이나 탄소가 표면에 쌓여 활성점을 덮으면 전환율이 떨어지는데, 그때는 이미 늦다. 게다가 촉매층 어디서부터 병들었는지는 뜯어보기 전에는 알 수 없다.

이 예언은 담체의 격자 진동을 듣자고 말한다. 표면에 무언가 붙으면 격자가 미세하게 어긋나고, 그 어긋남이 진동 주파수를 옮긴다. 빛만 비추면 되니 뜯지 않고, 지점마다 읽을 수 있다.

검증 결과

알갱이가 작을 때만 들린다. 그리고 들리는 것은 "피독"이 아니라 "담체의 산화환원 상태"다.

근거

신호는 실재한다 — 단, 나노 크기에서

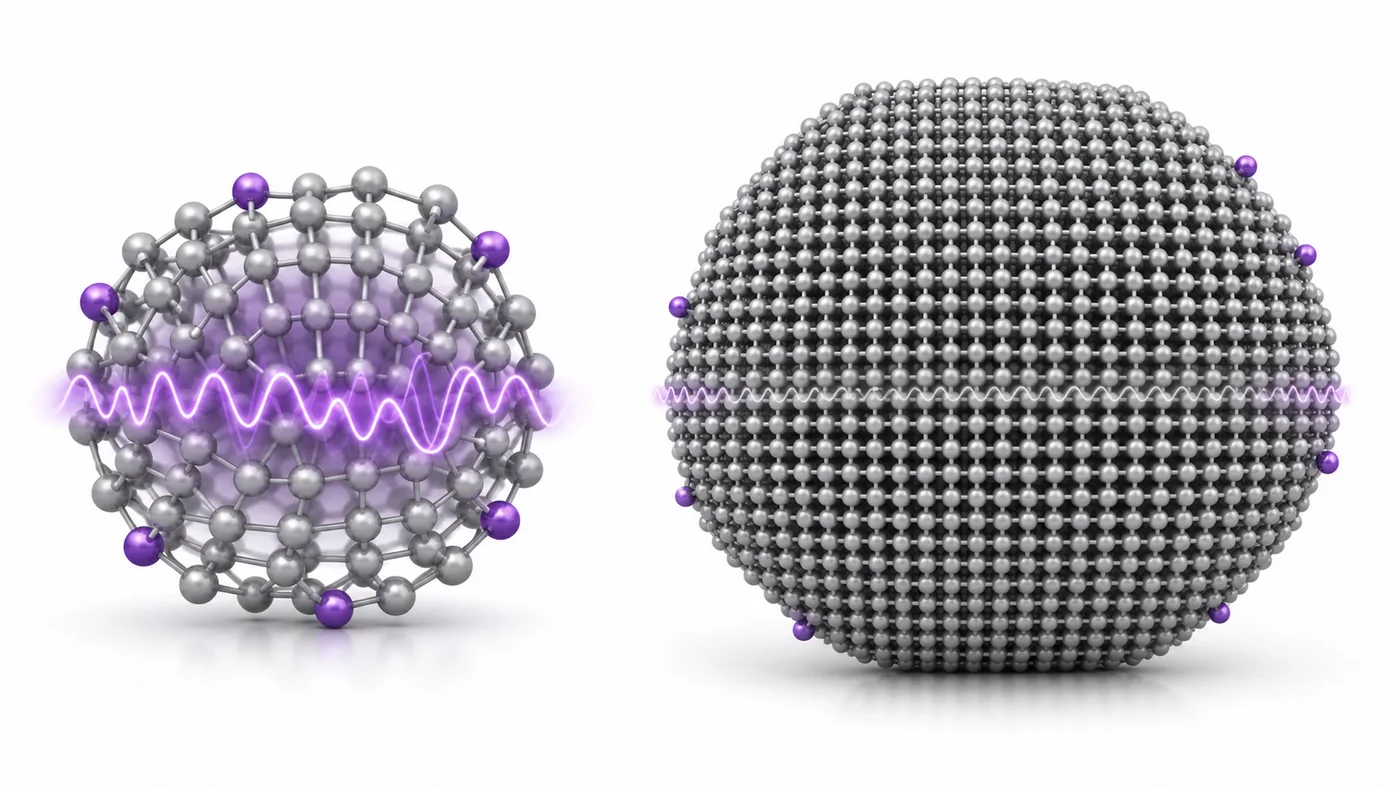

왜 크기가 문제인가

포논은 본질적으로 덩어리 전체의 성질이다. 표면 몇 층에 무언가 붙어도, 알갱이가 크면 그 영향이 전체 평균에 묻힌다. 표면 대 부피 비가 큰 나노 입자에서만 표면 사건이 격자에 드러난다.

실용 촉매는 마이크론급 펠릿과 모놀리스다. 거기서도 보이는지는 측정된 적이 없다.

이 예언이 틀리려면

우리가 먼저 세운 반론

이 예언에는 스스로 겨눈 칼이 있다.

촉매 활성은 활성점 소수만 막혀도 급락한다. 반면 포논은 평균적 성질이라 피복률이 어느 정도 쌓여야 움직인다. 그렇다면 포논은 오히려 늦은 지표 아닌가?

이것이 참이면 "먼저 안다"는 예언의 전부가 무너진다.

그리고 이 비교는 아직 아무도 하지 않았다. 같은 시료에서 피복률을 포논으로 잰 값과 활성으로 잰 값을 나란히 놓은 데이터가 없다.

무너뜨릴 한 문장

같은 시료에서 θ_포논이 θ_활성보다 늦게 반응한다면, 이 예언은 무너진다.

두 번째 반론 — 왜 굳이 담체를 보는가

오퍼란도 라만은 이미 흡착종 자체의 진동 밴드를 직접 본다. 황이 붙었으면 황의 밴드를 보면 된다. 담체 격자를 대신 볼 이유가 있어야 한다.

답이 있어야 할 자리는 하나다 — 흡착종 밴드가 약하거나 겹쳐서 안 보일 때, 담체 격자는 여전히 반응한다는 것. 이것도 head-to-head로 비교된 적이 없다.

비어 있는 값

• 황·탄소·염기 피복률 θ별 Δω와 선폭
• θ의 독립 측정값과 라만의 동일 시점 보정곡선
• 결정립 크기별 최소 검출 피복률 θ_min(D)
• 온도·응력·산소공공을 제거한 순수 흡착 기여
• 같은 시료의 θ_포논 대 θ_활성
• 실용 펠릿·모놀리스에서의 오경보율과 장기 드리프트
• 직접 피독종 밴드보다 빠르다는 head-to-head 증거

결정적 실험

1. 결정립 크기를 달리한 담체(10 nm / 100 nm / 1 μm)를 준비한다
2. 황을 계단식으로 흡착시키며 포논 이동·흡착종 밴드·전환율을 동시에 기록한다
3. 세 신호가 각각 언제 움직이는지 시각을 비교한다

이 실험이 크기 한계와 선후 관계를 한 번에 준다.

정직하게

지금 근거가 지지하는 문장은 이만큼이다.

수십 nm 세리아에서 반응이 산소공공과 격자 팽창을 유발하면 F2g가 0.3–6 cm⁻¹ 이동하여 담체의 산화환원 상태를 공간적으로 보조 진단할 수 있다.

"보편적인 조기 피독 센서"와는 거리가 있다. 우리가 노린 것은 후자였고, 손에 잡힌 것은 전자다. 그 간극이 이 예언의 남은 몫이다.

참고 문헌

1. 세리아 F2g 라만 모드와 산소공공·격자 팽창에 의한 이동 — 산화물 촉매 분광 문헌.
2. 나노결정 크기에 따른 포논 구속 효과와 선폭 변화.
3. 오퍼란도 라만에 의한 촉매 표면 흡착종 직접 관측 — 촉매 분광 문헌.
