떨림으로 읽는 순도: 부유 액체금속 진동에 의한 용융 원위치 불순물 계측

Purity from a Tremor: In-Situ Impurity Sensing via Levitated Liquid-Metal Oscillation

예언

용융 금속의 순도는 지금도 퍼내서 식힌 뒤 분석한다. 결과가 나올 때쯤 그 쇳물은 이미 다른 곳에 가 있다.

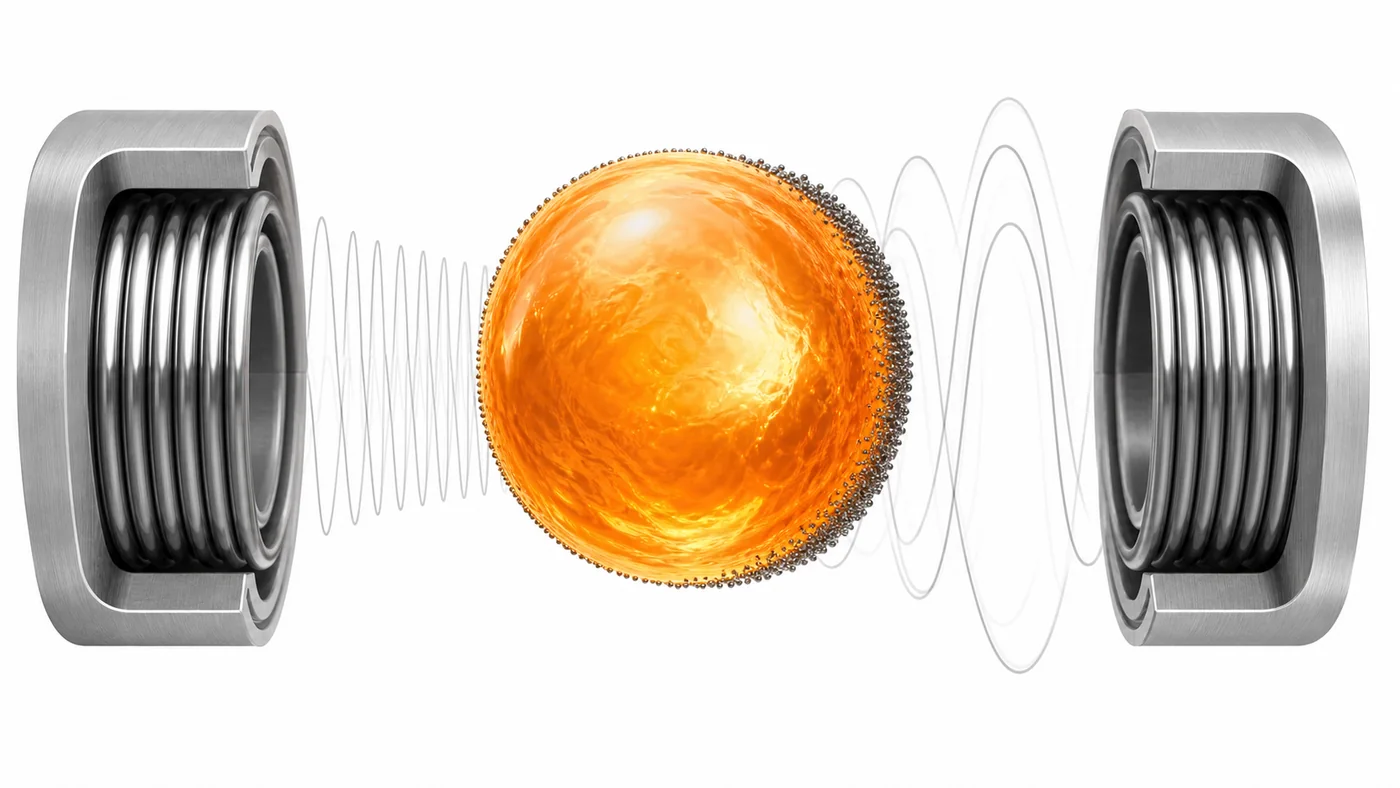

그런데 액체금속 방울은 고유 주파수로 떤다. 그 주파수는 표면장력이 정하고(f ∝ √(γ/ρR³)), 표면장력은 산소·황 같은 표면활성 불순물에 극도로 민감하다. 그렇다면 떨림을 듣는 것만으로 순도를 알 수 있다 — 녹아 있는 그대로, 실시간으로.

검증 결과

메커니즘은 성립한다. 그런데 우리가 부른 감도는 천 배 과했다.

즉 "ppb 정량"이 아니라 "ppm급 비선택적 실시간 지표"가 정직한 이름이다.

왜 ppb가 안 되는가

사슬의 각 단계가 조금씩 깎인다.

• ppb 영역의 γ(c) 곡선 자체가 없다 — 표면장력-농도 관계는 ppm 이상에서 측정됐다
• ppb를 분별하려면 주파수 안정도가 10⁻⁴ Hz 이하여야 하는데, 부유 액적은 회전·모드분할·자기장 요동·온도 드리프트에 노출된다
• 여러 표면활성 원소가 같은 방향으로 γ를 낮춘다 — 주파수 하나로는 누가 범인인지 모른다

이 예언이 틀리려면

표면 흡착이 벌크 농도를 따라가는 시간이 공정의 변동 주기보다 느리다면, 실시간이라는 말이 무의미해져 이 예언은 무너진다.

그리고 더 근본적인 질문이 남는다.

실제 공정이 ppb 제어를 요구하는가? 요구가 ppm이라면 ppb 주장은 애초에 필요 없었다.

이 질문에 답이 없으면, 감도를 낮춘 정직한 버전조차 풀 문제가 없는 해답이 된다.

비어 있는 값

• ppb 영역의 직접 측정된 γ(c)와 재현성
• 회전·모드분할·자기장·온도를 포함한 블라인드 검출한계
• O·S·Se·Te 동시 존재 시 원소별 선택성
• 표면 흡착평형 시간과 벌크 농도 추종 시간
• ICP-MS·연소분석·지르코니아 센서와의 동일 시료 비교

결정적 실험

산소 농도를 알고 있는 용탕에 부유 액적을 띄우고, 농도를 계단식으로 바꾸며 주파수를 추적한다. 동시에 지르코니아 산소 센서를 병행해 두 값을 맞춰 본다. 그러면 검출한계와 추종 시간이 한 번에 나온다.

정직하게

우리는 "극도로 민감하다"는 정성적 서술을 ppb로 옮겨 적었다. 근거는 없었다. 민감하다는 것과 ppb를 분별한다는 것은 세 자릿수 다른 이야기다.

그래도 남긴다. ppm급 비선택적 지표도 쓸모가 있을 수 있고, 무엇보다 이제 어느 수치를 재야 이 예언이 갈리는지가 분명하다.

참고 문헌

1. Rayleigh, "On the capillary phenomena of jets," Proc. R. Soc., 1879 — 액적 진동 주파수.
2. 전자기 부유 액적법(oscillating drop method)에 의한 용융금속 표면장력 측정 — 표준 문헌.
3. 철·구리 용탕의 산소·황 흡착과 표면장력 저하 — 야금 열역학 문헌.
