승온임계 중력도킹 바이오뱅크 콜드슬리브: 냉동고 고장의 승온만으로 시료를 예비 냉축열체에 자동 도킹하는 무전원 저온 백업

Warming-Threshold Gravity-Docking Biobank Cold Sleeve: A Power-Free Cryogenic Backup that Docks Samples to a Reserve Cold Mass Using Only the Temperature Rise of a Freezer Failure

초록

−80°C 초저온(ULT) 냉동고가 정전·고장으로 승온할 때, 전원·센서·통신이 모두 끊긴 상황에서 대체불가한 바이오뱅크 시료를 안전온도로 유지하되 정상 운전 중 냉동고 부하 없이 냉축열체를 사전충전하고 고장 승온 시에만 시료를 능동 도킹하는 무전원·자족형 백업은 부재하다(기존 무전원 PCM 백업은 상시 고정 배치로 부하를 주고 시료를 직접 결합·자동 전환하지 못한다). 예비 압축기·CO₂·액체질소 백업은 전력·배관·인력을 요구하고, 드라이아이스 응급 투입은 사람이 현장에 있어야 하며 일회성이다. 본고는 다섯 분야 — 바이오뱅크 시료 안정성, ULT 냉동고 정전 승온, 저온 상변화물질(PCM), 수동 열스위치·가용 링크, 저온 접촉 컨덕턴스 — 를 결합한다. 핵심 착상은 검출이 에너지를 공급하지 않는다는 점이다: 냉동고가 고장으로 승온하는 그 온도 변화 자체가 상변화 퓨즈를 녹여 교대 열스위치를 전환할 뿐이며, 냉각은 정상 운전 중 미리 충전해 둔 예비 냉축열체의 잠열에서 나온다. 정상 운전 중에는 충전 열교가 냉축열체를 재충전하고 시료 도킹은 끊겨 있으며, 고장 승온 시에만 충전 열교가 분리되고 시료랙이 자중·예압으로 냉축열체에 도킹된다. 본고는 이 소자를 승온임계 중력도킹 바이오뱅크 콜드슬리브로 명명한다. 주 예측: 이 무전원 백업의 벤치 실증이 2031년 6월까지 단일 연구그룹에 의해, 약 −70°C에서 상변화 퓨즈가 교대 열스위치를 전환해 시료랙을 사전냉각 냉축열체에 도킹하고, 성에 포함 실접촉 열컨덕턴스 G≥27 W/K로 시료 중심온도 <−60°C 유지시간을 냉동고 단독 대비 ≥6시간 연장하는 형태로 달성된다(신뢰도 55%). 대표 반증: 퓨즈가 스위치를 전환하지 못하거나 도킹 접촉이 G≥27 W/K에 미달해 6시간 연장에 실패하면 기각된다. −70°C 퓨즈 신뢰성·−68°C 재충전 PCM은 후속 예측으로 둔다.

주제어: 바이오뱅크, 초저온 저장, 상변화물질, 수동 열스위치, 가용 링크, 저온 접촉 컨덕턴스, 무전원 백업, 콜드체인

Abstract

When an ultra-low-temperature (ULT) −80°C freezer warms up due to a power or hardware failure, no self-contained power-free backup pre-charges a reserve without standing load in normal operation and actively docks the samples only upon a failure warming keeps irreplaceable biobank samples safe once power, sensors, and communications are all lost (existing power-free PCM backups sit as a fixed load and neither couple to samples directly nor switch automatically). Redundant compressors, CO₂, or liquid-nitrogen backups demand power, plumbing, and staff, while emergency dry-ice loading requires a person on site and is single-use. This work joins five fields — biobank sample stability, ULT freezer power-off warming, cryogenic phase-change materials (PCMs), passive thermal switches / fusible links, and cryogenic contact conductance. The key premise is that sensing supplies no energy: the very temperature rise of the failing freezer melts a phase-change fuse that flips an alternating thermal switch, while the cooling comes from a reserve cold mass pre-charged during normal operation. In normal operation a charging thermal link recharges the reserve and the sample docking is disconnected; only upon a failure warming does the charging link disconnect and the sample rack dock, by gravity and spring preload, to the reserve. We name this the Warming-Threshold Gravity-Docking Biobank Cold Sleeve. Primary prediction: by June 2031, a single group will demonstrate at the bench that, at about −70°C, a phase-change fuse flips the alternating thermal switch to dock the sample rack to a pre-charged reserve cold mass, achieving a frost-inclusive real-contact thermal conductance G≥27 W/K that extends the time the sample-center stays below −60°C by ≥6 hours over the bare freezer (confidence 55%). Representative falsifier: rejected if the fuse fails to flip the switch or if the docking contact falls below G≥27 W/K and fails the 6-hour extension. The −70°C fuse reliability and a −68°C rechargeable PCM are left as subsequent predictions.

Keywords: biobank, ultra-low-temperature storage, phase-change material, passive thermal switch, fusible link, cryogenic contact conductance, power-free backup, cold chain

1. 서론: 왜 이 기술은 아직 존재하지 않는가

−80°C 바이오뱅크에 저장된 시료는 대체불가한 경우가 많다. 냉동고가 정전·압축기 고장으로 승온하면 시료는 안전온도를 벗어나 손상된다. 문제는 바로 그 고장 상황에서 전원·센서·통신·인력이 동시에 부재할 수 있다는 점이다. 본 장은 "고장의 승온을 무전원으로 감지해 저장한 냉량으로 시료를 붙잡는" 자족적 백업의 부재가 부품의 미성숙이 아니라, 승온 트리거·냉축열·시료 결합을 전력 없이 한 소자로 잇는 결합이 없다는 구조적 문제임을 밝힌다.

1.1 문제 정의

요구되는 기능은 다음과 같다. 입력: 냉동고 고장에 따른 챔버·시료의 승온(설정 −80°C에서 상승). 출력: 시료 중심온도를 안전 상한(설계상 <−60°C, 시료별 검증) 미만으로, 전원 복구·이송까지의 시간(수 시간) 동안 유지. 제약: 소비전력 0(외부 센서·구동 전력 불허), 정상 운전 중 냉동고 부하 증가 최소, 오작동(불필요 도킹) 없음, 무인 상황에서 자동. 본고가 검증하는 핵심 능력은 고장의 승온 자체를 트리거로 삼아 시료랙을 사전충전 냉축열체에 무전원 도킹하는 교대 열스위치다. −60°C는 반복 승온이 PBMC 품질을 저하시킨다는 직접 근거[2]에 따른 설계 상한이며 모든 시료에 공통한 절대 안전선은 아니다(2장).

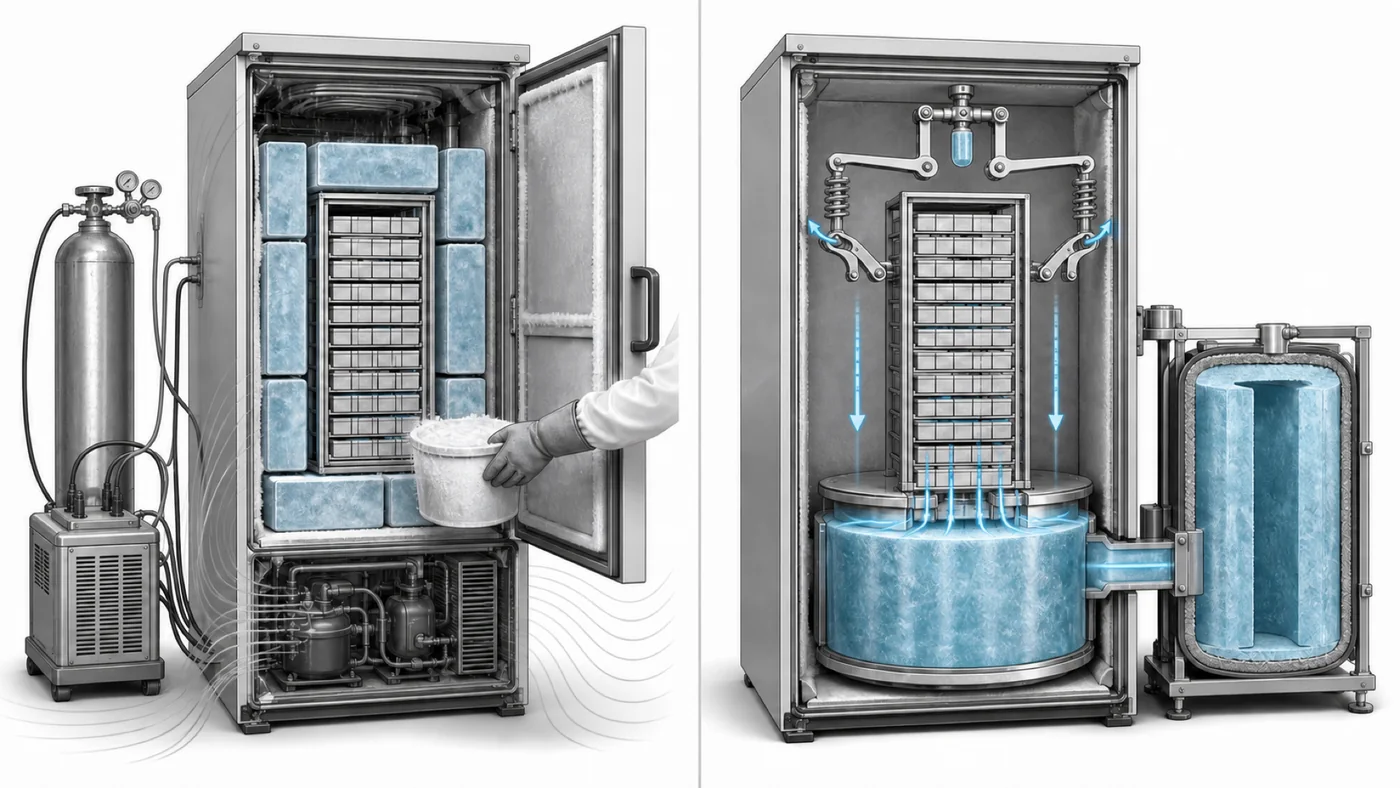

1.2 기존 기술의 한계 지도

표 1. 기존 기술의 한계 지도.

표 1의 구조적 한계 — 고장의 승온을 무전원으로 감지해 시료를 사전충전 냉축열체에 결합하는 자족적 백업의 부재 — 는 물리 법칙상의 상한이 아니다. 각 분야가 필요한 조각을 독립적으로 입증해 왔다(2장).

1.3 본고의 주장과 구성

기존 한계인 "무전원 승온 감지 → 냉축열 결합 → 시료 유지"의 단절은, 저온 상변화·SMA 가용 액추에이터(분야 D)가 승온 트리거를, 저온 PCM(분야 C)이 냉축열을, 수동 열스위치(분야 D)가 정상 충전과 고장 도킹의 교대를, 저온 접촉 컨덕턴스(분야 E)가 도킹 열전달을 담당하고, 바이오뱅크 시료 안정성·ULT 승온(분야 A·B)이 목표 온도·시간을 규정하여 해소된다(2장). 그 결합체가 본 콜드슬리브이며(3장), 그 핵심인 승온임계 교대 열스위치·도킹은 관문 G1~G5를 거쳐 실증된다(4~5장). 본고의 주 예측은 벤치 실증이고, 퓨즈 신뢰성·재충전 PCM은 후속 예측으로 둔다.

2. 문헌 종합

2.1 수집물 개요

근거는 다섯 분야에 걸친 실존 문헌 42편이다(1999–2026년, 영문 동료심사 중심). 분포는 A(시료 안정성) 8편[1]–[8], B(ULT 승온) 8편[9]–[16], C(저온 PCM) 8편[17]–[24], D(열스위치·가용 링크) 9편[25]–[33], E(저온 접촉 컨덕턴스) 9편[34]–[42]이다. 본고의 논증에는 각 분야의 대표 성과가 직접 인용되며, 나머지는 성숙 궤적과 경계조건의 배경 근거다. 영문 색인·DOI 대조에 의존하였으므로 비색인 문헌의 누락 가능성을 자진 신고한다. 또한 핵심 수치 — 안전 상한온도(−60°C), 정전 승온시간, PCM 잠열, 접촉 컨덕턴스 — 는 특정 시료·냉동고·시험조건의 값이며 보편 상수가 아님을 명기한다.

2.2 분야별 최신 성과

2.2.1 바이오뱅크·시료 안정성

표 2. 시료 안정성·목표 온도.

−60°C 반복 승온이 PBMC 품질을 누적 저하시킨다는 직접 근거[2]가 본 백업의 안전 상한(설계상 <−60°C, 시료별 검증)을 정한다. 다만 시료온도는 공기온도와 달라 랙 위치·열질량에 따라 편차가 크므로[3][8], 판정은 대표 더미시료의 중심온도로 한다.

2.2.2 ULT 냉동고 정전 승온

표 3. ULT 정전 승온·단열.

현대 ULT는 정전 후 −80→−60°C에 평균 약 3.5시간이 걸린다[9]. 이 값이 본 백업의 기준선(무개입 시)이며, 목표는 여기에 ≥6시간을 더하는 것이다. 다만 승온시간은 적재율·성에·주변온도에 좌우되므로 장치별 실측이 필요하다[9][10].

2.2.3 저온 PCM·냉축열

표 4. 저온 PCM·냉축열.

−75°C급 PCM 3.2 kg가 정전 승온지연을 0.26시간에서 5.33시간으로 늘린 직접 실측[17]이 본 착상의 1차 근거다. 잠열식 냉축열은 동일 온도폭 현열식보다 5–14배 조밀하다[19]. 드라이아이스(571 kJ/kg)[21]는 좋은 비교 기준이나 일회성·환기 필요·국부 과냉각[24] 때문에 재충전형 냉축열로는 부적합하다. 정확히 −68°C에서 융해하며 잠열이 공개된 저널 PCM은 확인 범위에서 찾지 못했다(EO-75[17]가 최근접 저널 근거; −85/−61°C·100–136 J/mL의 NASA 기술자료[T1]와 −70°C·약 190 kJ/kg 상용자료[T2]는 비저널 참고). 재충전형 −68°C PCM 확보는 관문(G4)이다.

2.2.4 수동 열스위치·가용 액추에이터

표 5. 열스위치·가용 트리거.

무전원 수동 열스위치는 G_on≈1 W/K·G_off≈0.003 W/K로 결합/차단을 실증했고[25], 저온 SMA는 −80~−50°C에서 작동점을 조정할 수 있다[33]. 파라핀 상변화 액추에이터는 10–15% 체적팽창으로 기계 트리거를 낸다[31]. 이들이 본 소자의 승온 퓨즈·교대 스위치의 부품 근거다. 다만 −70°C에서 저장 중 크리프 없이 예압을 유지하다 확실히 해제되는 구조재형 퓨즈는 관문(G2)이다.

2.2.5 저온 접촉 컨덕턴스·성에

표 6. 저온 접촉 컨덕턴스.

저온 접촉 컨덕턴스는 온도·압력에 강하게 의존하며 저온일수록·저압일수록 낮다[34][35][38]. 절대값 예로 60–80 K 구리 접촉은 h_c≈2,300–3,300 W/m²K이나[41], 이는 −68°C=205 K 도킹면에 그대로 이식할 수 없다(205 K·실제 표면·성에 조건 실측 필요). 성에는 직렬 열저항이 되므로[42] 건조 퍼지·밀폐 접촉면이 필요하다. 도킹 접촉이 목표 G에 도달하는지가 관문(G3)이다.

3. 명명·신규성·작동 원리·시스템 구성

3.1 명칭 부여와 신규성 진술

명칭. 국문 "승온임계 중력도킹 바이오뱅크 콜드슬리브", 영문 "Warming-Threshold Gravity-Docking Biobank Cold Sleeve". 명칭은 작동 원리(승온 임계에서 시료를 냉축열체에 중력 도킹)를 기술한다.

신규성 진술. 본 명세의 핵심 구성 — "고장 승온의 상변화 퓨즈 → 교대 열스위치(정상 충전 / 고장 도킹) → 시료랙의 사전충전 냉축열체 자중·예압 도킹"의 통합 — 의 기술은 2026-07-23 기준 기재한 문헌 색인·검색식에서 종단간 동일 구성을 확인하지 못했다(절대적 비존재 주장이 아니다; 부록 A). 가장 근접한 선행은 (i) 드라이아이스 응급 냉각[21][24](수동·일회성·인력 필요, 자동 전환 없음), (ii) 상시 PCM 냉판[17](상시 부하, 시료 직접 결합·자동 전환 없음), (iii) 수동 열스위치[25][28](저온 결합/차단 부품이며 바이오뱅크 승온 트리거·시료 도킹과 미결합), (iv) 상변화·SMA 가용 액추에이터[31][33](미소 액추에이터·재료이며 교대 열스위치·도킹과 미결합), (v) 상변화 구속-해제 예압 도킹 히트스위치(고화 상변화재가 예압 스프링을 붙잡다 용융 시 히트스프레더를 접촉시키는 방식 — (1)+(3) 기구에 가장 근접하나 전자부품 냉각용이며 예비 냉축열체·시료랙·충전/도킹 교대가 없음), (vi) 충전/비상 교대 PCM 냉각(정상 냉각으로 PCM을 충전하고 냉각 정지 시 무전원으로 비상냉각으로 전환하는 방식 — (2)에 근접하나 승온 퓨즈·충전 열교 분리·시료랙 접촉 도킹이 없음), (vii) 고정 PCM 바이오뱅크 백업·열축전기(−70°C대 PCM을 냉동고·랙에 상시 배치 — 용도가 가장 근접하나 고정 배치이며 트리거·열스위치·랙 도킹이 없음)이다. 근접 기술 모두 트리거·전환·도킹 중 하나 이상에서 구성요소 수준으로 다르며, 본 기술의 비자명성은 고장의 승온 자체를 트리거로 삼아 정상 충전과 고장 도킹을 교대하는 무전원 열스위치로 시료를 냉축열체에 결합하는 데 있다. 다만 무전원 수동 열스위치·상변화 가용 트리거 자체는 우주용에 선례가 있으므로, 본고의 비자명성은 개별 부품이 아니라 위 결합과 그것이 정상 부하 없이 냉축열을 충전하고 고장 시에만 시료를 결합한다는 점에 있다.

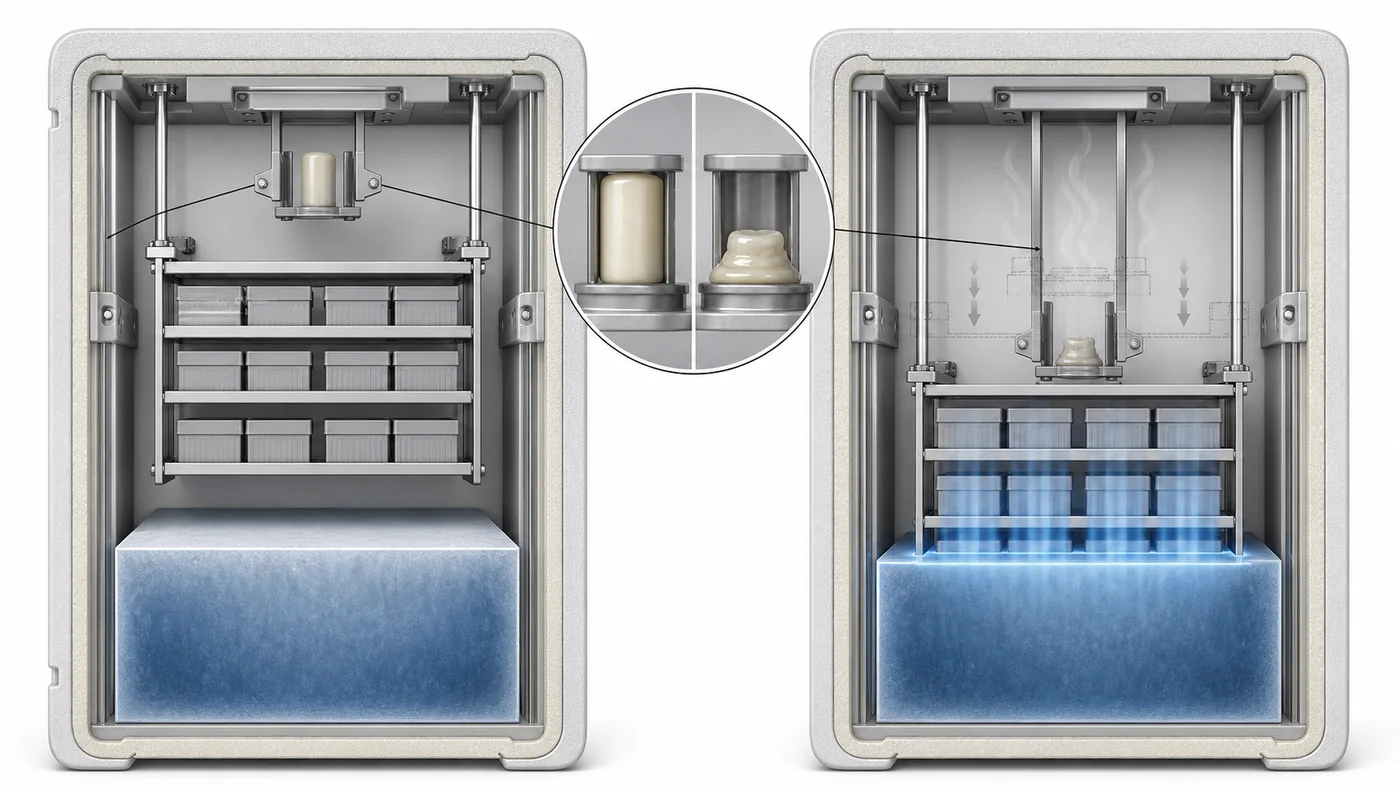

3.2 작동 원리

각 단계는 실증된 구성요소 현상([실증: n])이거나 관문으로 등재된 미실증 단계([관문 Gn])다.

1. 승온 트리거 — 고장으로 챔버·랙이 설정온도(약 −70°C)를 넘으면 상변화(파라핀/SMA) 퓨즈가 상전이해 예압 래치를 푼다[실증: 31, 33][관문 G2].
2. 교대 열스위치 전환 — 래치 해제로 스위치가 충전 열교를 분리(charge-OFF)하고 시료 도킹을 연결(dock-ON)한다[구성요소 근거: 25, 28(단일 열스위치); 교대는 관문 G1].

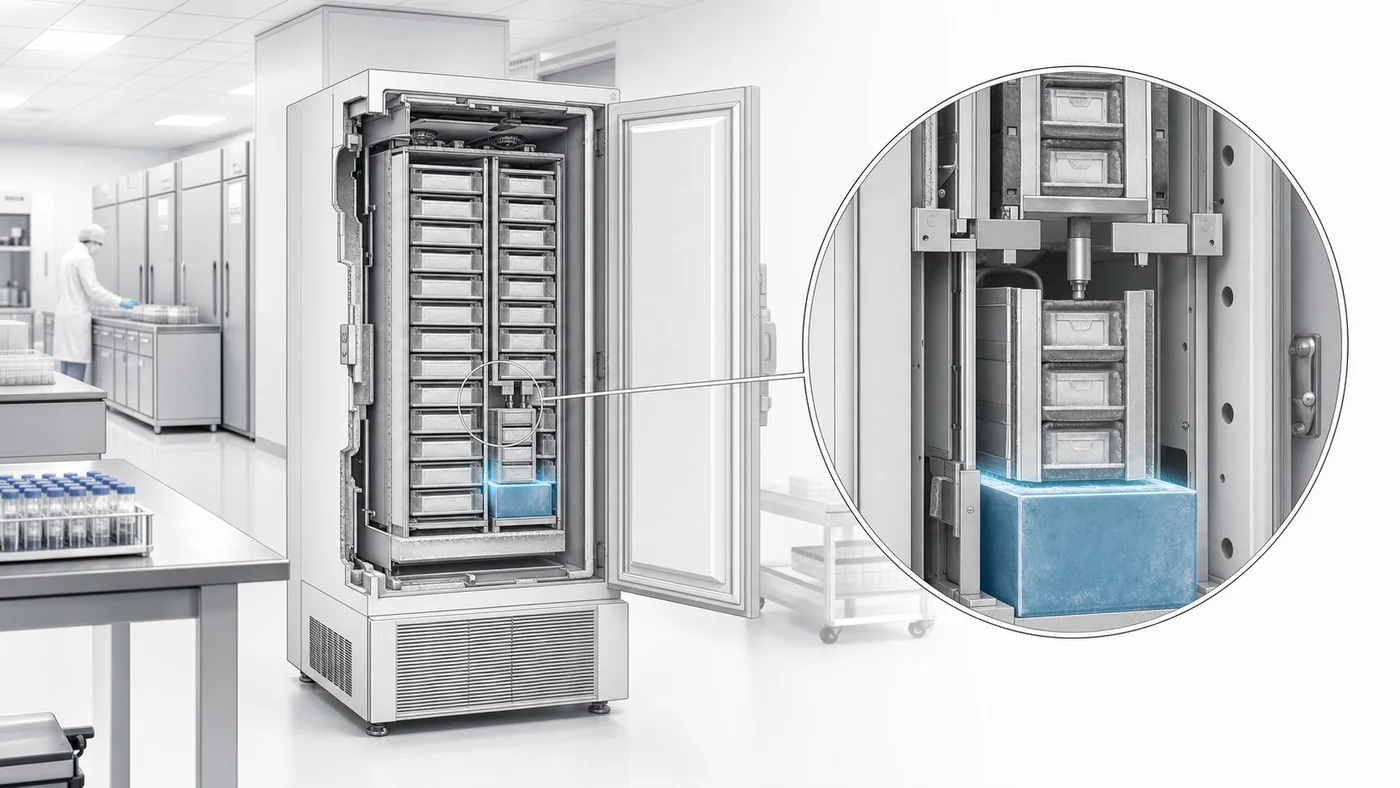

3. 시료 도킹 — 시료랙이 자중·스프링 예압으로 냉축열체에 밀착 도킹한다[구성요소 근거: 32(스트로크); 도킹은 관문 G3].
4. 냉량 공급 — 사전충전 냉축열체(−68°C PCM)의 잠열이 시료를 <−60°C로 유지한다[실증: 17, 19][관문 G3·G4].
5. 정상 재충전 — 고장 전에는 충전 열교(charge-ON)가 냉동고로 냉축열체를 재충전하고 시료 도킹은 끊겨 있다[실증: 25][관문 G4].

지배 관계 1 — 트리거·래치(핵심 관계). 세 힘을 분리한다: (i) 액추에이터 출력력 — 상변화 퓨즈가 내는 힘·스트로크(파라핀 3 N/75 µm[31], 저온 SMA 0.8 mm[33]); (ii) 래치 해제력 — 시료랙(40 kg, 중량 392 N)을 유지하는 래치를 푸는 힘; (iii) 도킹 예압력 — 해제 후 랙 자중 392 N에 스프링을 더한 접촉 예압. 핵심은 소 액추에이터력으로 대하중을 유지·해제하는 over-center(토글) 래치다: 토글은 사점 부근에서 유지하중과 무관하게 해제력이 매우 작아지므로(마찰·초과중심 거리·공차에 좌우), 원리적으로 3 N급 액추에이터[31]가 392 N을 유지하는 토글을 풀 수 있다(정량 여유는 자유물체도·실측으로 확정, G1). 성립 조건은 '액추에이터력 > 토글 해제 문턱(설계상 <3 N)'과 '토글 유지력 ≥ 392 N'이며, 둘 다 표준 토글·캠 기구로 달성된다(자유물체도·마찰·기계이득은 G1 설계·실측 대상). 관문은 힘 크기가 아니라 −70°C에서 저장 중 크리프 없이 유지하다 설정온도 ±2°C에서 확실히 해제되는 토글·퓨즈 신뢰성이다(G2). (본문의 상용 가용 링크 하중값은 비저널 참고[T4]이며 저온용은 별도 검증이 필요하다.)

지배 관계 2 — 냉축열 열수지. 무개입 시 −80→−60°C는 약 3.5시간이다[9]. 1차 근거는 직접 실측이다: −75°C PCM 3.2 kg가 정전 승온지연을 0.26→5.33시간, 즉 순증 5.07시간 늘렸다[17]. 목표 연장 ≥6시간은 유사 냉동고·PCM에서 질량 스케일로 약 3.2×6/5.07≈3.8 kg(냉판 높이 90%면 7.66시간 지연[17])이며, 즉 약 3.8 kg급이 [17] 유사조건의 1차(경험) 근거다([17]의 지연은 −86→−70°C 창이며, 본고 metric은 시료 <−60°C 유지창으로 다르므로 스케일은 PCM 잠열용량 기준 자릿수 외삽이다). 정합성 점검(2차, 열수지): 열유입은 정전 후 초기 승온율 0.09°C/min[9]과 냉동고·시료 유효 열용량의 곱, 또는 입력전력 20 kWh/day[10]에 저온 COP≈0.2를 곱한 역산으로 대략 수십~수백 W 규모다(정확한 값은 장치별 전원차단 열모델·실측 필요). 그 6시간 열량(≈1.3–4.7 MJ)을 −68°C PCM 잠열 L≈100–190 kJ/kg([T1][T2] 비저널 참고)으로 나눈 필요 질량은 η=0.8에서 약 9–59 kg 범위이며(냉동고 소비·PCM 잠열에 따라 폭이 큼), 저소비·고잠열은 수 kg, 고소비·저잠열은 수십 kg다. 따라서 1차(경험 3.8 kg)와 2차(열수지 9–59 kg)는 목표 냉동고·PCM에 따라 좁혀지며, 실제 설계질량은 전원차단 열모델 실측으로 확정한다. 정확한 −68°C 재충전 PCM 확보가 관문(G4)이다.

지배 관계 3 — 도킹 접촉(핵심 관계). 시료를 −68°C 냉축열체로부터 <−60°C(여유 8 K)에 두려면 필요한 도킹 열컨덕턴스는

G_req = Q̇_leak / ΔT = (62–217 W)/8 K = 7.7–27 W/K.

즉 고소비 냉동고(약 217 W)·여유 8 K 기준의 보수적 설계목표는 G≥27 W/K이며(저소비형은 더 낮음), 실제 필요 G는 목표 냉동고 열유입·시료 여유온도로 재산정한다. 열유입 62–217 W는 §지배관계2의 정합성 점검 범위이므로 이 문턱도 그 불확실성을 상속한다. 이는 접촉 컨덕턴스 h_c와 실접촉 면적 A로 G=h_c·A이며, 저온 접촉은 압력·표면·성에에 민감하다[34][35][38]. 자중만으로는 압력·재현성이 부족하므로 스프링 예압(0.5–8 MPa 범위[38])·정해진 스토퍼 변위·연성 저온 TIM·성에 차단(건조 퍼지)으로 목표 h_c를 확보해야 한다. 60–80 K 구리 h_c≈2,300–3,300 W/m²K[41]를 205 K에 그대로 이식할 수 없으므로, 205 K·실제 표면·성에 조건에서 G≥27 W/K 달성이 주 예측의 벤치 검증 대상이다. 다만 G≥27 W/K는 도킹 접촉면의 필요조건이며, 캡슐벽·PCM 내부전도·저온 TIM·랙·시료용기의 직렬 열저항과 과도응답 τ=C_rack/G_dock을 포함한 전 경로가 함께 검증되어야 한다(충분조건 아님): 랙 열질량·접촉열저항[8], 저온 접촉저항[34][35][38], 성에 직렬저항[42]을 포함한 과도응답을 산정해야 한다.

지배 관계 4 — 교대 열스위치(가치). 상시 고정 냉판[17]은 냉동고 공기를 대류로 완충하나 시료 직접접촉이 아니고 자동 전환도 없으며, 재동결 중에는(완충 후 상시는 아님) 부하를 준다. 본 교대 스위치의 가치는 (i) 정상 시 냉축열체를 냉동기로 재충전하되 시료 경로는 끊어 두고(충전 완료 후 정상 추가부하 최소), (ii) 고장 시에만 시료랙을 직접 도킹해 대류가 아닌 전도로 냉각한다는 점이다. 단일 저온 열스위치는 실증돼 있으나([25][28]: G_on≈1–5 W/K·G_off≈0.003–0.13 W/K, 단 약 100 K 장치값; 우주용 수동 스위치 절대값 참고 G_on≈1·G_off≈0.015 W/K[T3]), 한 동작으로 충전·도킹 두 열교를 교대시키는 이중 스위치는 본 설계의 실증 대상이다(G1). 고장 시 charge-OFF 누설은 G_off와 열교 양단 온도차의 곱으로 총 열유입 대비 무시 가능하다. 정상 시 재충전은 냉동기 여유용량으로 이뤄지며 G_on 1–5 W/K·수 kg~십수 kg PCM·ΔT 약 12 K 기준 수 시간~수십 시간이 소요될 수 있어, G_on 상향·냉동기 여유용량 확보가 관문(G4)이다.

3.3 시스템 구성도

flowchart LR
    N1["N1: 상변화 퓨즈<br/>(약 −70°C)"] -->|"승온→상전이"| N2["N2: 예압 래치·<br/>교대 열스위치"]
    N2 -->|"charge-OFF"| N3["N3: 충전 열교<br/>(정상: 냉동기→PCM)"]
    N2 -->|"dock-ON"| N4["N4: 시료랙<br/>중력·예압 도킹"]
    N5["N5: 사전충전<br/>−68°C 냉축열체(PCM)"] -->|"잠열"| N4
    N4 -->|"G≥27 W/K"| N6["N6: 시료 중심<br/><−60°C 유지"]

그림 1. 콜드슬리브 구성도(N1–N6). N1–N6 전 경로(정상 재충전 N3·시료 <−60°C N6 포함)가 주 예측 P1에 포함되며, −70°C 퓨즈 신뢰성·−68°C 재충전 PCM 물성만 후속 예측(P2·P3)이다.

stateDiagram-v2
    [*] --> 정상운전
    정상운전: 정상 운전 — charge-ON(PCM 재충전)·dock-OFF·시료 냉동고 냉각
    고장백업: 고장 백업 — charge-OFF·dock-ON·시료랙 PCM 도킹·잠열 유지
    정상운전 --> 고장백업: 승온 >약 −70°C(상변화 퓨즈)
    고장백업 --> 정상운전: 전원 복구 후 수동 재설정·PCM 재충전

그림 2. 두 상태. 정상 운전 중에는 충전 열교가 PCM을 재충전하고(충전 완료 후 정상상태 추가부하 최소) 시료 도킹은 끊겨 있으며, 고장 승온이 임계를 넘을 때만 충전이 끊기고 시료가 PCM에 도킹된다. 이 교대가 고정 냉판·일회성 냉매가 제공하지 못하는 가치다.

통과조건. 본 소자의 정량 코어는 (1) 트리거(3 N 액추에이터[31]가 토글 래치로 392 N 랙 해제), (2) 냉축열 열수지(약 3.8 kg[경험외삽]~수십 kg[열수지 범위] PCM으로 ≥6 h)[17][9], (3) 도킹 접촉(G≥27 W/K)[34][41], (4) 교대 열스위치(정상 충전/고장 도킹)[25]로 구성된다. 이들 중 (1)(4)는 부품 실측으로 지지되고, (2)는 직접 실측[17]으로 자릿수 성립하되 −68°C 재충전 PCM 확보가 필요하며, (3)이 실물 도킹·성에 조건의 핵심 미해소 항목이다. 관문곱을 반영한 시스템 예측 신뢰도는 트리거·전환·냉량이 성립하고 도킹 접촉·퓨즈 신뢰성이 반증조건인 벤치 실증에 대해 55%로 둔다.

3.4 핵심 구성요소별 기술 성숙도

표 7. 구성요소 기술 성숙도(TRL). (성분 ID K1–K5는 그림 1의 노드 N1–N6과 무관한 독립 목록이다.)

4. 실증 관문

표 8. 관문 G1–G5.

5. 예측·반증·판정

5.1 예측 명제

P1 (주 예측). 본 콜드슬리브의 승온임계 교대 열스위치·도킹은 2031년 6월까지 단일 연구그룹에 의해 다음 정량 조건을 만족하는 실험실 시연 형태로 실증된다: 냉동고 고장 승온이 약 −70°C(허용 ±3°C)를 넘으면 상변화 퓨즈가 교대 열스위치를 전환(충전 열교 분리·시료 도킹)하여 시료랙을 사전충전 −68°C 냉축열체에 자중·예압 도킹하고, 성에 포함 실접촉 열컨덕턴스 G≥27 W/K로 대표 더미시료 중심온도 <−60°C 유지시간을 무전원 냉동고 단독 대비 ≥6시간 연장하며, 정상 운전 중에는 충전 열교(charge-ON)가 냉축열체를 재충전하고 시료 도킹은 끊긴다. (신뢰도 55%)

P2 (보조 예측). 약 −70°C 상변화 퓨즈는 2033년 6월까지, 저장 중 크리프로 예압을 상실하지 않고 설정온도 ±2°C 내에서 ≥100회 확실히 해제되는 형태로 실증된다. (신뢰도 50%)

P3 (보조 예측). 약 −68°C에서 융해하며 잠열 ≥100 kJ/kg인 재충전형 PCM이 2034년 6월까지, 냉동고에 의해 ≥100회 반복 재충전되어도 잠열이 유지되는 형태로 실증된다. (신뢰도 45%)

5.2 반증 조건

F1 (원리적, P1). 상변화 퓨즈가 약 −70°C에서 교대 열스위치를 전환해 시료랙을 냉축열체에 도킹하지 못하거나, 성에 포함 실접촉 열컨덕턴스가 G≥27 W/K에 미달하여 시료 중심온도 <−60°C 유지시간을 ≥6시간 연장하지 못함이, 즉 이 결합이 원리적으로 조건을 달성할 수 없음이 2031년 6월까지 동료심사 문헌으로 확정되면 P1은 기각된다. (P1은 존재 예측이므로 특정 구현의 단일 실패가 아니라 메커니즘의 원리적 불가 입증 또는 F-말미가 반증자다.)

F2 (경로, P1). 교대 열스위치가 정상 운전 중 충전 열교로 냉축열체를 재충전하지 못하거나, 고장 시 충전 분리·시료 도킹 전환에 실패함이 2031년 6월까지 확정되면 P1은 기각된다. (F1과 같이 특정 구현 하나의 실패가 아니라 경로의 원리적 회피 불가가 반증이다.)

F3 (경로, P2). 약 −70°C 상변화 퓨즈가 저장 중 크리프로 예압을 상실하거나 설정온도 ±2°C 내에서 확실히 해제되지 못함이 2033년 6월까지 확정되면 P2는 기각된다.

F4 (경로, P3). 약 −68°C에서 융해하며 잠열 ≥100 kJ/kg인 재충전형 PCM이 ≥100회 반복 재충전 후 잠열을 유지함이 2034년 6월까지 확정되지 못하면 P3는 기각된다.

F-말미 (시한, P1). 2031년 6월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 P1은 기각된다(expired).

5.3 판정 프로토콜

판정 근거로 동료심사 문헌, 공개 시연 기록을 인정한다. 부분 실현(partially_verified)은 P1의 다섯 조건(약 −70°C 전환·교대(charge/dock)·G≥27 W/K·시료 <−60°C·≥6시간 연장) 중 4건을 충족하고 잔여 1건이 연속량 목표의 80% 이상(G≥21.6 W/K 또는 연장 ≥4.8시간)에 도달하거나 전환온도가 목표(−70°C) 완전충족 허용폭 ±3°C를 벗어나되 ±5°C 이내인 경우로 한정한다. 단 교대(charge/dock 동작 성립)와 시료 <−60°C는 기능적 하드 조건으로 부분 충족을 인정하지 않는다(pass/fail). 판정 곤란 시에는 기각으로 간주한다. 예측검증위원회는 각 예측 시한 도래 후 90일 이내에 판정한다.

5.4 예측 등록표

표 9. 예측 등록표.

6. 결론

−80°C 바이오뱅크 냉동고 고장 시 전원·센서·인력이 모두 부재한 상황의 자족적 백업 부재는, 고장의 승온 자체를 무전원 트리거로 삼아 정상 충전과 고장 도킹을 교대하는 열스위치로 시료를 사전충전 냉축열체에 결합하는 콜드슬리브로 해소될 수 있다. 토글 래치는 3 N급 상변화 액추에이터[31]로 392 N 랙을 해제할 수 있고, 냉량은 −75°C PCM 3.2 kg가 승온지연을 순증 5.07시간(0.26→5.33 h) 늘린 실측[17]에 근거하며, 교대 열스위치는 우주용 수동 스위치[25]에 기반한다. 본고의 주 예측은 이 승온임계 교대 열스위치·도킹의 벤치 실증(2031-06)이며, 성에 포함 도킹 접촉 G≥27 W/K 달성이 핵심 반증조건이다. −70°C 퓨즈 신뢰성과 −68°C 재충전 PCM은 후속 예측으로 둔다.

참고문헌

[1] Shabihkhani, M., Lucey, G.M., Wei, B., et al. "The procurement, storage, and quality assurance of frozen blood and tissue biospecimens in pathology, biorepository, and biobank settings." Clinical Biochemistry 47(4–5), 258–266, 2014. https://doi.org/10.1016/j.clinbiochem.2014.01.002 [2] Angel, S., von Briesen, H., Oh, Y.-J., Baller, M.K., Zimmermann, H., Germann, A. "Toward Optimal Cryopreservation and Storage for Achievement of High Cell Recovery and Maintenance of Cell Viability and T Cell Functionality." Biopreservation and Biobanking 14(6), 539–547, 2016. https://doi.org/10.1089/bio.2016.0046 [3] Weikert, J., Mehrländer, A., Baber, R. "Keep cool! Observed temperature variations at different process stages of the biobanking workflow." Journal of Laboratory Medicine 47(2), 69–80, 2023. https://doi.org/10.1515/labmed-2022-0167 [4] Yang, J., Diaz, N., Adelsberger, J., et al. "The effects of storage temperature on PBMC gene expression." BMC Immunology 17, 6, 2016. https://doi.org/10.1186/s12865-016-0144-1 [5] Haid, M., Muschet, C., Wahl, S., et al. "Long-Term Stability of Human Plasma Metabolites during Storage at −80 °C." Journal of Proteome Research 17(1), 203–211, 2018. https://doi.org/10.1021/acs.jproteome.7b00518 [6] Babel, M., Mamilos, A., Seitz, S., et al. "Compared DNA and RNA quality of breast cancer biobanking samples after long-term storage protocols in −80 °C and liquid nitrogen." Scientific Reports 10, 14404, 2020. https://doi.org/10.1038/s41598-020-71441-9 [7] Keshavan, A., Heslegrave, A., Zetterberg, H., Schott, J.M. "Stability of blood-based biomarkers of Alzheimer's disease over multiple freeze-thaw cycles." Alzheimer's & Dementia: DADM 10, 448–451, 2018. https://doi.org/10.1016/j.dadm.2018.06.001 [8] Baboo, J., Kilbride, P., Delahaye, M., et al. "The Impact of Varying Cooling and Thawing Rates on the Quality of Cryopreserved Human Peripheral Blood T Cells." Scientific Reports 9, 3417, 2019. https://doi.org/10.1038/s41598-019-39957-x [9] Madsen, C.L., Høgdall, E. "ULT freezer performance and dual-temperature storage in a modern biobank." Journal of Laboratory Medicine 50(1), 10–20, 2026. https://doi.org/10.1515/labmed-2025-0108 [10] Gumapas, L.A.M., Simons, G. "Factors affecting the performance, energy consumption, and carbon footprint for ultra low temperature freezers." World Review of Science, Technology and Sustainable Development 10(1–3), 129–141, 2013. https://doi.org/10.1504/WRSTSD.2013.050786 [11] Wang, H., Song, Y., Cao, F. "Experimental investigation on the pull-down performance of a −80 °C ultra-low temperature freezer." International Journal of Refrigeration 119, 1–10, 2020. https://doi.org/10.1016/j.ijrefrig.2020.04.030 [12] Tan, H., Xu, L., Yang, L., Bai, M., Liu, Z. "Operation performance of an ultralow-temperature cascade refrigeration freezer with environmentally friendly refrigerants R290–R170." Environmental Science and Pollution Research 30(11), 29790–29806, 2023. https://doi.org/10.1007/s11356-022-24310-z [13] Huang, T., Nøstvik, S., Bacher, P., et al. "Labelled dataset for Ultra-Low Temperature Freezer to aid dynamic modelling & fault detection and diagnostics." Scientific Data 10, 888, 2023. https://doi.org/10.1038/s41597-023-02808-6 [14] Huang, T., Bacher, P., Møller, J.K., D'Ettorre, F., Markussen, W.B. "A step towards digital operations—A novel grey-box approach for modelling the heat dynamics of ultra-low temperature freezing chambers." Applied Energy 349, 121630, 2023. https://doi.org/10.1016/j.apenergy.2023.121630 [15] Baetens, R., Jelle, B.P., Thue, J.V., et al. "Vacuum insulation panels for building applications: A review and beyond." Energy and Buildings 42(2), 147–172, 2010. https://doi.org/10.1016/j.enbuild.2009.09.005 [16] Jin, N., Zhao, W., Meng, B., et al. "Study on the Thermal-Mechanical Properties of Space Ultra Low Temperature Vacuum Insulation Panel." Materials Reports 39(18), 24070067, 2025. https://doi.org/10.11896/cldb.24070067 [17] Chen, J., Chen, X., Lei, Y., Zhang, T., Shi, Y. "Research on the Performance of Stirling Low-temperature Freezer with Low-temperature Phase Change Materials." Journal of Refrigeration 44(2), 144–150, 2023. https://doi.org/10.3969/j.issn.0253-4339.2023.02.144 [18] Oró, E., de Gracia, A., Castell, A., Farid, M.M., Cabeza, L.F. "Review on phase change materials (PCMs) for cold thermal energy storage applications." Applied Energy 99, 513–533, 2012. https://doi.org/10.1016/j.apenergy.2012.03.058 [19] Veerakumar, C., Sreekumar, A. "Phase change material based cold thermal energy storage: Materials, techniques and applications—A review." International Journal of Refrigeration 67, 271–289, 2016. https://doi.org/10.1016/j.ijrefrig.2015.12.005 [20] Więckowski, M., Królikowski, M. "Designing and Characterization of Low-Temperature Eutectic Phase Change Materials Based on Alkanes." Journal of Chemical & Engineering Data 67(3), 727–738, 2022. https://doi.org/10.1021/acs.jced.1c00783 [21] Assaf, J.C., Issa, C., Flouty, T., El Marji, L., Nakad, M. "A Comparative Review on Dry Ice Production Methods." Processes 13(9), 2848, 2025. https://doi.org/10.3390/pr13092848 [22] Wang, Q., Zhang, L., Liu, X., et al. "A combined experimental-mathematical study on the kinetics of dry ice sublimation under different airflow velocities and blowing modes." Applied Thermal Engineering 258(A), 124567, 2025. https://doi.org/10.1016/j.applthermaleng.2024.124567 [23] Hafner, K., Welt, B., Pelletier, W., Özdemir, Z.B. "Dry ice sublimation performance as affected by binding agent, density, and age." Engineering Reports 6(9), e12842, 2024. https://doi.org/10.1002/eng2.12842 [24] Mei, F., Yang, P., Lai, C., Ge, M., Chern, R. "Impact of Excessive Sublimation Cooling on the Internal Temperature of Passive Shippers Cooled by Dry Ice." PDA Journal of Pharmaceutical Science and Technology 74(1), 49–57, 2020. https://doi.org/10.5731/pdajpst.2018.009589 [25] Dietrich, M., Euler, A., Thummes, G. "A compact thermal heat switch for cryogenic space applications operating near 100 K." Cryogenics 59, 70–75, 2014. https://doi.org/10.1016/j.cryogenics.2013.11.004 [26] Jahromi, A.E., Sullivan, D.F. "A piezoelectric cryogenic heat switch." Review of Scientific Instruments 85(6), 065118, 2014. https://doi.org/10.1063/1.4876483 [27] Melcher, B.S., Timbie, P.T. "Note: Cryogenic heat switch with stepper motor actuator." Review of Scientific Instruments 86(12), 126112, 2015. https://doi.org/10.1063/1.4939041 [28] Vanapalli, S., Keijzer, R., Buitelaar, P., ter Brake, H.J.M. "Cryogenic flat-panel gas-gap heat switch." Cryogenics 78, 83–88, 2016. https://doi.org/10.1016/j.cryogenics.2016.07.006 [29] Cho, H., Jin, L., Kim, S., Jeong, S. "Experimental validation of heat switch capability of cryogenic loop heat pipe." Cryogenics 121, 103403, 2022. https://doi.org/10.1016/j.cryogenics.2021.103403 [30] Wang, X., Tso, C.Y., Traipattanakul, B., Chao, C.Y.H. "Development of a phase change material (PCM)-based thermal switch." HKIE Transactions 24(2), 107–112, 2017. https://doi.org/10.1080/1023697X.2017.1312560 [31] Klintberg, L., Karlsson, M., Stenmark, L., Schweitz, J.-Å., Thornell, G. "A large stroke, high force paraffin phase transition actuator." Sensors and Actuators A: Physical 96(2–3), 189–195, 2002. https://doi.org/10.1016/S0924-4247(01)00785-3 [32] Benafan, O., Notardonato, W.U., Meneghelli, B.J., Vaidyanathan, R. "Design and development of a shape memory alloy activated heat pipe-based thermal switch." Smart Materials and Structures 22(10), 105017, 2013. https://doi.org/10.1088/0964-1726/22/10/105017 [33] Tobe, H., Ishikawa, K., Sawada, K., et al. "Development of a Mechanical Heat Switch Utilizing Cu–Al–Mn Shape Memory Alloys." Journal of Japan Institute of Copper 61(1), 334–338, 2022. https://doi.org/10.34562/jic.61.1_334 [34] Bi, D., Chen, H., Tian, Y. "Influences of temperature and contact pressure on thermal contact resistance at interfaces at cryogenic temperatures." Cryogenics 52(7–9), 403–409, 2012. https://doi.org/10.1016/j.cryogenics.2012.03.006 [35] Kumar, S.S., Ramamurthi, K. "Thermal contact conductance of pressed contacts at low temperatures." Cryogenics 44(10), 727–734, 2004. https://doi.org/10.1016/j.cryogenics.2004.04.004 [36] Gmelin, E., Asen-Palmer, M., Reuther, M., Villar, R. "Thermal boundary resistance of mechanical contacts between solids at sub-ambient temperatures." Journal of Physics D: Applied Physics 32(6), R19–R43, 1999. https://doi.org/10.1088/0022-3727/32/6/004 [37] Dhuley, R.C. "Pressed copper and gold-plated copper contacts at low temperatures—A review of thermal contact resistance." Cryogenics 101, 111–124, 2019. https://doi.org/10.1016/j.cryogenics.2019.06.008 [38] Siddappa, P.G., Tariq, A. "Experimental estimation of thermal contact conductance across pressed copper–copper contacts at cryogenic-temperatures." Applied Thermal Engineering 219, 119412, 2023. https://doi.org/10.1016/j.applthermaleng.2022.119412 [39] Salmon, K., Nellis, G., Pfotenhauer, J. "Experimental characterization of cryogenic contact resistance." Cryogenics 128, 103587, 2022. https://doi.org/10.1016/j.cryogenics.2022.103587 [40] Han, J., Kwon, D., Kim, B., Bae, J., Jeong, S. "Investigation of thermal contact conductance of bare copper-copper and aluminum 1070-aluminum 1070 interfaces at low temperatures between 10 and 70 K." Cryogenics 133, 103710, 2023. https://doi.org/10.1016/j.cryogenics.2023.103710 [41] Kolesov, K.A., Mashirov, A.V., Kuznetsov, A.S., et al. "Thermal Contact Resistance at Cryogenic Temperatures in the Presence of Strong Magnetic Fields." Journal of Communications Technology and Electronics 68(4), 420–424, 2023. https://doi.org/10.1134/S1064226923040058 [42] Saygin, A., Basol, A.M., Arik, M. "An experimental study on the frost formation over a flat plate: Effect of frosting on heat transfer." Experimental Thermal and Fluid Science 144, 110862, 2023. https://doi.org/10.1016/j.expthermflusci.2023.110862

비동료심사 기술자료

아래는 동료심사 저널이 아닌 기술자료·상용자료로, 참고문헌 [1]–[42]와 구분한다. 본문에서 −68°C PCM 잠열·수동 열스위치 절대 G값·가용 링크 하중의 참고값으로만 인용하며, 논문의 확정 물성값이 아니라 별도 독립 검증(관문 G2·G4)이 필요하다.

• [T1] NASA 기술자료, 저독성·불연 −80°C 상변화물질: 융해개시 −85°C·−61°C, 체적잠열 100·136 J/mL. https://ntrs.nasa.gov/citations/20130011246
• [T2] 상용 자료, Stirling Ultraguard PCM −70: 잠열 약 190 kJ/kg, −86°C 이하 사전충전. https://www.stirlingultracold.com/ultraguard_pcm-70c-cold-storage/
• [T3] NASA Small Spacecraft Thermal Control(수동 기계식 열스위치): G_on≈1 W/K, G_off≈0.015 W/K, 질량 약 0.11 kg, 전달 약 6 W. https://www.nasa.gov/smallsat-institute/sst-soa/thermal-control/
• [T4] 상용 열용융 안전링크(가용 링크): 대표 유지하중 약 200–640 N, 해제 하중 약 4 N급. 특정 단일 출처가 아닌 다수 상용 데이터시트의 일반 사양 범위(비저널)이며, 저온(−70°C)용은 별도 검증 필요.

부록 A. 신규성 검증 기록

검색일 2026-07-23. 문헌 색인(Crossref·PubMed)과 공개 특허 데이터베이스를 대조하였다.

가장 근접한 선행과 차이: (i) 드라이아이스 응급 냉각[21][24] — 수동·일회성·인력 필요. (ii) 상시 PCM 냉판[17] — 상시 부하, 자동 전환·시료 도킹 없음. (iii) 수동 열스위치[25][28] — 저온 결합/차단 부품, 승온 트리거·시료 도킹과 미결합. (iv) 상변화·SMA 가용 액추에이터[31][33] — 미소 액추에이터·재료, 교대 열스위치·도킹과 미결합. (v) 상변화 구속-해제 예압 도킹 히트스위치 — (1)+(3) 기구에 최근접이나 전자부품 냉각용, 냉축열체·시료랙·충전/도킹 교대 없음. (vi) 충전/비상 교대 PCM 냉각 — (2)에 근접이나 승온 퓨즈·충전 열교 분리·랙 도킹 없음. (vii) 고정 PCM 바이오뱅크 백업·열축전기 — 용도 최근접이나 고정·트리거/스위치/도킹 없음. 문헌·특허 대조에서 (고장 승온 상변화 퓨즈 트리거) + (정상 충전/고장 도킹 교대 열스위치) + (시료랙 냉축열체 자중·예압 도킹)의 결합을 예취하는 단일 선행은 기재한 색인·검색식에서 확인되지 않았다(절대적 비존재가 아니라 해당 검색 범위의 결과다). 특허 대조는 공개·색인된 출원에 한하며 미공개·미심사 출원의 누락 가능성은 자진 신고한다. 진보성 관점에서 수동 열스위치와 상변화 가용 트리거의 조합이 제기될 수 있으므로, 본 기술의 신규성은 '−80°C 냉동고의 승온 자체가 하나의 기계 동작으로 충전 열교를 분리하는 동시에 시료랙을 사전충전 냉축열체에 자중·예압 도킹한다'는 결합관계가 독립항에 모두 한정될 때 성립한다. 다만 (v)+(vi)+(vii)의 조합 용이성을 이유로 한 진보성 거절 위험은 별도 검토 대상이다.

부록 B. 예측 등록 카드 (기계가독)

prediction_card:
  paper_id: "YJ-2026Q3-15"
  tech_name: "Warming-Threshold Gravity-Docking Biobank Cold Sleeve"
  primary_prediction:
    deadline: "2031-06"
    confidence: 0.55
    quantitative_conditions:
      - metric: "fuse_flips_switch_at_setpoint"   # 약 -70°C 상변화 퓨즈가 교대 스위치 전환
        operator: "=="
        value: 1
        unit: "boolean"
      - metric: "alternating_switch_charge_dock"   # 정상 charge-ON / 고장 dock-ON 교대
        operator: "=="
        value: 1
        unit: "boolean"
      - metric: "dock_thermal_conductance_frost_incl"
        operator: ">="
        value: 27
        unit: "W/K"
      - metric: "sample_center_below_minus60C"
        operator: "=="
        value: 1
        unit: "boolean"
      - metric: "hold_time_extension_vs_bare_freezer"
        operator: ">="
        value: 6
        unit: "h"
  falsifiers:
    - id: "F1"
      type: "principle"
      condition: "퓨즈 미전환/도킹 실패 또는 G<27 W/K로 <-60C ≥6h 연장 실패가 원리적으로 확정"
      check_by: "2031-06"
    - id: "F2"
      type: "pathway"
      condition: "정상 충전(charge-ON) 재충전 실패 또는 고장 시 charge-OFF+dock-ON 전환 실패"
      check_by: "2031-06"
    - id: "F-말미"
      type: "deadline"
      condition: "2031-06까지 P1 정량 조건 미관측"
      check_by: "2031-06"
  secondary_predictions:
    - id: "P2"
      deadline: "2033-06"
      confidence: 0.50
      falsifier_id: "F3"
      condition: "약 -70C 퓨즈가 크리프 없이 설정 ±2C서 ≥100회 확실 해제"
    - id: "P3"
      deadline: "2034-06"
      confidence: 0.45
      falsifier_id: "F4"
      condition: "약 -68C 융해·잠열 ≥100 kJ/kg PCM이 ≥100회 재충전 후 잠열 유지"
  adjudication:
    window_days: 90
    partial_verification_rule: "다섯 조건(전환·교대·G≥27 W/K·<-60C·≥6h) 중 4건 충족 및 잔여 1건이 연속량(전환온도·G·연장시간) 80% 이상; 교대와 <-60C는 하드 조건 pass/fail(부분 불인정)"
    unresolvable_defaults_to: "falsified"
