벤트 직결식 인터셀 방화셔터: 셀 안전벤트의 기계 변위로 차열 블레이드를 인접 공랭 간극에 삽입해 열폭주 전파를 막는 온디맨드 방화막

Vent-Actuated Intercell Fire Shutter: An On-Demand Fire Barrier that Inserts a Thermal Blade into the Adjacent Air-Cooling Gap Using the Mechanical Displacement of a Cell's Safety Vent

초록

공랭식 리튬전지 팩은 상반된 두 요구에 묶여 있다. 냉각을 위해 셀 사이 공기 간극이 열려 있어야 하지만, 바로 그 열린 간극이 한 셀의 열폭주가 이웃으로 번지는 통로가 된다. 상시 고정 차열벽은 전파를 막는 대신 냉각 공기를 항상 가로막고, 냉각 우선 설계는 전파에 취약하다. 본고는 다섯 분야 — 열폭주·셀간 전파, 안전벤트·파열디스크 기계학, 에어로젤 차열재, 벤트가스 제트 열전달, 공랭 열관리·고속 기계 셔터 — 를 결합해 이 상충을 해소한다. 핵심 착상은 검출이 에너지를 공급하지 않는다는 점이다: 이미 모든 셀에 존재하는 안전벤트(파열디스크)가 열리는 그 순간의 기계 변위를 lost-motion 레버로 받아, 사전에 압축해 둔 스프링이 차열 블레이드를 이웃 간극에 밀어 넣을 뿐이다. 평상시 간극은 열려 있어 공기가 흐르고, 벤트가 터진 국소에서만 간극이 닫힌다. 본고는 이 소자를 벤트 직결식 인터셀 방화셔터로 명명한다. 주 예측: 이 셔터의 벤치 실증이 2030년 6월까지 단일 연구그룹에 의해, 대형 각형셀 안전벤트의 기계 변위가 래치를 풀어 유효 두께 ≥2.3 mm 에어로젤 블레이드를 열린 공랭 간극에 100 ms 내 삽입·기계 캐치로 고정하고, 인접셀 순유입열량을 목표 셀 고유 하한(대표 약 50–60 kJ) 미만·온셋(화학계별 약 140–200°C) 미만으로 유지하여 전파를 막으며, 결합 후 벤트 개방압이 정격 대비 ±10% 내로 보존되는 형태로 달성된다(신뢰도 55%). 대표 반증: 벤트 변위가 래치를 풀지 못하거나 ≥2.3 mm 블레이드가 인접셀을 온셋 미만으로 유지하지 못하면 기각된다. 평상 냉각 동등성·모듈 규모 확장은 후속 예측으로 둔다.

주제어: 열폭주 전파, 안전벤트, 파열디스크, 에어로젤 차열재, 벤트가스 제트, 공랭 열관리, 무전원 온디맨드, 배터리 안전

Abstract

Air-cooled lithium-ion packs are bound by two opposing demands. Cooling requires open air gaps between cells, yet those very open gaps are the path by which one cell's thermal runaway spreads to its neighbor. An always-on fixed barrier blocks propagation but also blocks the cooling air at all times, while a cooling-first design is vulnerable to propagation. This work joins five fields — thermal-runaway propagation, safety-vent/rupture-disc mechanics, aerogel thermal barriers, vent-gas jet heat transfer, and air-cooling thermal management with fast mechanical shutters — to resolve this conflict. The key premise is that sensing supplies no energy: the safety vent (rupture disc) already present in every cell, at the moment it opens, provides a mechanical displacement that a lost-motion lever captures, and a pre-compressed spring merely pushes a thermal blade into the neighboring gap. In normal operation the gap is open and air flows; only at the cell whose vent has burst does the gap close. We name this the Vent-Actuated Intercell Fire Shutter. Primary prediction: by June 2030, a single group will demonstrate at the bench that the mechanical displacement of a large prismatic cell's safety vent releases a latch to insert an aerogel blade of ≥2.3 mm effective thickness into an open air-cooling gap within 100 ms, mechanically caught in place, keeping the adjacent cell's net heat influx below that cell's own threshold (order 50–60 kJ) and its onset (140–200°C by chemistry), preventing propagation, while preserving the vent burst pressure within ±10% of rating (confidence 55%). Representative falsifier: rejected if the vent displacement fails to release the latch or if the ≥2.3 mm blade fails to keep the neighbor below onset. Cooling equivalence in normal operation and module-scale suppression are left as subsequent predictions.

Keywords: thermal runaway propagation, safety vent, rupture disc, aerogel thermal barrier, vent-gas jet, air-cooling thermal management, power-free on-demand, battery safety

1. 서론: 왜 이 기술은 아직 존재하지 않는가

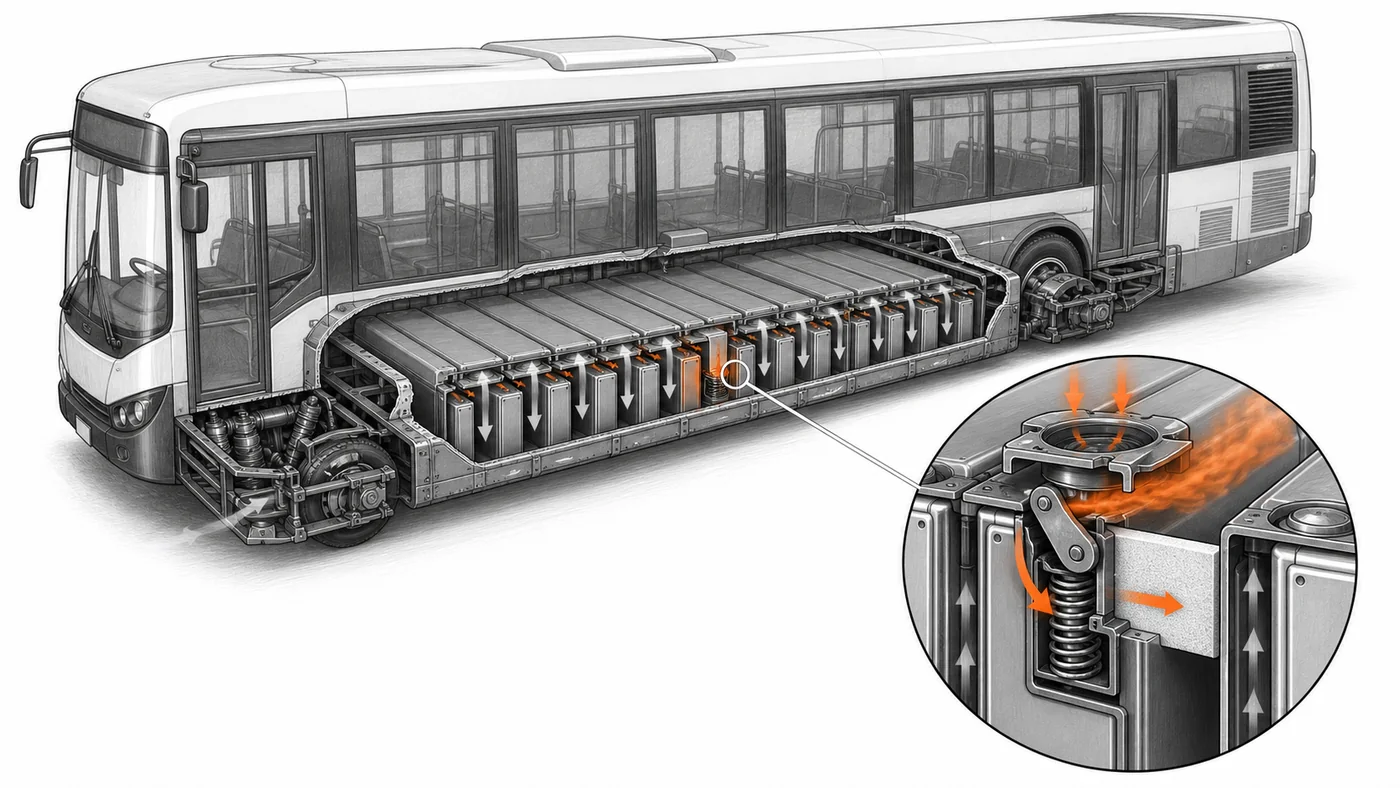

리튬전지 팩에서 한 셀의 열폭주가 이웃으로 번지는 전파는 팩 화재의 핵심 확대 경로다. 공랭 팩은 셀 사이에 공기 간극을 두어 냉각하는데, 이 열린 간극이 냉각 통로이자 전파 통로라는 이중성을 지닌다. 본 장은 "냉각을 위해 열려 있어야 할 간극이 전파를 위해 닫혀 있어야 한다"는 상충이, 부품의 미성숙이 아니라 검출·차단을 한 국소에서 무전원으로 잇는 결합이 없다는 구조적 문제임을 밝힌다.

1.1 문제 정의

요구되는 기능은 다음과 같다. 입력: 특정 셀의 열폭주 개시와 그에 수반한 안전벤트 개방(내부압 약 1.8–2.4 MPa)[9][10][12]. 출력: 그 셀과 이웃 사이의 공랭 간극만 국소적으로 닫아 복사·대류·입자제트 열유속을 차단. 제약: 소비전력 0(외부 센서·구동 전력 불허), 평상시 간극은 냉각을 위해 열려 있음, 오작동 없음. 본고가 검증하는 핵심 능력은 셀 안전벤트가 열리는 그 순간의 기계 변위만으로 차열 블레이드를 이웃 간극에 삽입하는 무전원 온디맨드 방화 게이트다.

1.2 기존 기술의 한계 지도

표 1. 기존 기술의 한계 지도.

표 1의 구조적 한계 — 냉각을 위해 열려야 할 간극과 전파를 막기 위해 닫혀야 할 간극의 상충을, 검출(벤트)과 차단(블레이드)을 무전원으로 잇는 결합의 부재 — 는 물리 법칙상의 상한이 아니다. 각 분야가 필요한 조각을 독립적으로 입증해 왔다(2장).

1.3 본고의 주장과 구성

기존 한계인 "냉각-개방 vs 전파-폐쇄"의 상충은, 안전벤트·파열디스크 기계학(분야 B)이 벤트 개방의 기계 변위를 트리거로 제공하고, 에어로젤 차열재(분야 C)가 차단을 담당하며, 벤트가스 제트 열전달(분야 D)이 차단해야 할 열유속을, 공랭 열관리·고속 셔터(분야 E)가 평상 냉각과 삽입 기구를 규정하여 해소된다(2장). 그 결합체가 본 셔터이며(3장), 그 핵심인 벤트 직결 온디맨드 삽입은 관문 G1~G5를 거쳐 실증된다(4~5장). 본고의 주 예측은 단일 셀→인접셀 벤치 실증이고, 평상 냉각 동등성·모듈 규모 확장은 후속 예측으로 둔다.

2. 문헌 종합

2.1 수집물 개요

근거는 다섯 분야에 걸친 실존 문헌 41편이다(2011–2024년, 영문 동료심사 중심). 분포는 A(열폭주·전파) 8편[1]–[8], B(안전벤트·파열디스크) 8편[9]–[16], C(차열재) 8편[17]–[24], D(제트 열전달) 8편[25]–[32], E(공랭·셔터) 9편[33]–[41]이다. 본고의 논증에는 각 분야의 대표 성과가 직접 인용되며, 나머지는 성숙 궤적과 경계조건의 배경 근거다. 영문 색인·DOI 대조에 의존하였으므로 비색인 문헌의 누락 가능성을 자진 신고한다. 또한 후술하는 핵심 수치 — 순유입열량 하한, 온셋 온도, 차열 두께 임계 — 는 특정 셀·시험조건의 값이며 보편 상수가 아님을 명기한다.

2.2 분야별 최신 성과

2.2.1 열폭주·셀간 전파

표 2. 열폭주·전파 성숙.

전파는 이웃 셀 유입열이 임계를 넘을 때 일어나며, 대표적으로 100% SOC 셀이 열폭주 전까지 흡수하는 순열량은 약 56.8 kJ로 계측되었고[1], 온셋은 화학계별 약 140–200°C(NMC 약 140–145°C, LFP 약 200°C)이다[2]. 최초 셀 열의 약 12%만 이웃에 전달돼도 기동에 충분하다는 모델도 있다[5]. 다만 이 값들은 셀 화학·SOC·가열속도에 의존한다.

2.2.2 안전벤트·CID·파열디스크 기계학

표 3. 안전벤트·파열디스크 역학.

안전벤트는 약 1.8–2.4 MPa에서 개방되며[9][10][12], 개방압×유효면적으로 환산한 공칭 힘은 약 13–19 N이다[9]. 벤트 후 분출은 22–28 g/s로 약 1–2 s에 집중된다[14]. 이 기계 변위·힘이 본 셔터의 트리거다. 다만 셔터 연결기구가 셀 고유의 개방압을 바꾸거나 유효 벤트면적을 막아서는 안 되며, 측벽파열 같은 우회 고장모드[15][16]는 별도 관문이다.

2.2.3 에어로젤·마이카 셀간 차열재

표 4. 차열재 두께·전파 억제 실측.

차열재의 전파 억제는 두께에 강하게 의존한다. 고에너지 NMC(320 Wh/kg) 모듈에서 1.2·1.8 mm 에어로젤은 전파를 지연만 시키고(각각 50·106 s 후 이웃 폭주), 2.3 mm 이상에서 억제가 보고되었다[17]. 다른 모듈에서는 단일층이 부족해 다층이 필요했다[18][20]. 따라서 본 셔터의 블레이드 유효 두께는 목표 셀 전파시험으로 정하되 ≥2.3 mm를 하한으로 삼는다(§3.2). 에어로젤 열전도율은 온도에 따라 0.018(20°C)→0.074(800°C) W/mK로 증가한다[17].

2.2.4 벤트가스·입자 제트 열전달

표 5. 제트 열전달·수송.

(주: [28]의 약 2.6 g/s는 질식유동 모델 평균 가스생성률, [14]의 22–28 g/s는 반력·총질량손실 기반 순간 질량유량으로 측정 정의가 달라 직접 비교되지 않으며, 제트하중 범위 0.4–4 N는 이 불확실성을 포괄한다.) 이웃 셀 유입열의 약 50%가 화염·분출물, 약 20%가 전도이며, 물리 장벽 삽입은 전파를 17배 이상, 세라믹섬유는 30배 이상 지연시킨다[25]. 간극을 좁혀 제트 충돌을 차단하면 전파가 억제되고[26], 이는 블레이드가 간극을 물리적으로 막는 본 착상과 정합한다. 다만 고온 입자의 복사 증폭(4.29배)[29]과 고체표면 복사 지배[32]는 블레이드가 견뎌야 할 열유속을 키운다.

2.2.5 공랭 팩·셀 팽창·고속 셔터

표 6. 공랭·팽창·셔터.

공랭 최적 간극은 약 3 mm이고[34][35], 셀 팽창은 SOC·온도에 따라 상당(수 mm급)하며[36][37], 팩 충격규격은 최대 약 150 g·6 ms다[39]. 고속 기계 셔터는 밀리초급 개폐와 10⁸회 이상 내구를 실증했다[40][41]. 따라서 블레이드 삽입 속도 자체는 성립하나, 3 mm 간극에 ≥2.3 mm 블레이드를 셀 팽창·진동·공차 하에서 넣고 유지하는 수납·가이드·잠금이 관문(G3·G4)이다.

3. 명명·신규성·작동 원리·시스템 구성

3.1 명칭 부여와 신규성 진술

명칭. 국문 "벤트 직결식 인터셀 방화셔터", 영문 "Vent-Actuated Intercell Fire Shutter". 명칭은 작동 원리(벤트 변위가 셀간 방화 셔터를 구동)를 기술한다.

신규성 진술. 본 명세의 핵심 구성 — "셀 안전벤트의 기계 변위 → lost-motion 레버 → 사전압축 스프링 → 인접 공랭 간극에 차열 블레이드 삽입"의 통합 — 은 2026-07-23 기준 기재한 문헌 색인·검색식에서 종단간 동일 구성을 확인하지 못했다(절대적 비존재 주장이 아니다; 부록 A). 가장 근접한 선행은 (i) 상시 고정 에어로젤·마이카 차열재[17][18](항상 냉각 차단, 온디맨드 아님), (ii) 안전벤트·파열디스크[9][12](가스 배출·감지용이며 차단 기구와 미결합), (iii) 고속 기계 셔터[40][41](광학·빔 차단용이며 벤트 트리거·셀간 방화와 미결합), (iv) 열 트리거 동적 차열 장벽(형상기억 요소가 열에 반응해 배치되는 방식 — 온디맨드 배치라는 점에서 최근접이나 벤트 변위가 아닌 열로 작동하고 정상 공랭 간극을 복원하지 않음), (v) 벤트 변위 기계 트리거(셀 압력해제부 변위로 무전원 기계동작을 일으키나 그 동작이 전기 연결·가스 우회 등 다른 기능이며 차열 블레이드 삽입·공랭 간극 폐쇄가 아님)이다. (iv)는 냉각·방화 상충·온디맨드 관점에서 최근접이나 열 트리거라 벤트 사건보다 늦고 정상 냉각 간극을 열어 두지 않는다. 근접 기술 모두 검출·삽입·차단 중 하나 이상에서 구성요소 수준으로 다르며, 본 기술의 비자명성은 벤트 변위 자체를 트리거로 삼아 평상시 열린 냉각 간극을 벤트 국소에서만 닫는 무전원 온디맨드 결합에 있다. 다만 무전원 기계 트리거·사전저장 스프링 구동 자체는 파열디스크·릴리프 기구에 선례가 있으므로, 본고의 비자명성은 개별 기구가 아니라 위 결합과 그것이 냉각-개방/방화-폐쇄 상충을 해소한다는 점에 있다.

3.2 작동 원리

각 단계는 실증된 구성요소 현상([실증: n])이거나 관문으로 등재된 미실증 단계([관문 Gn])다.

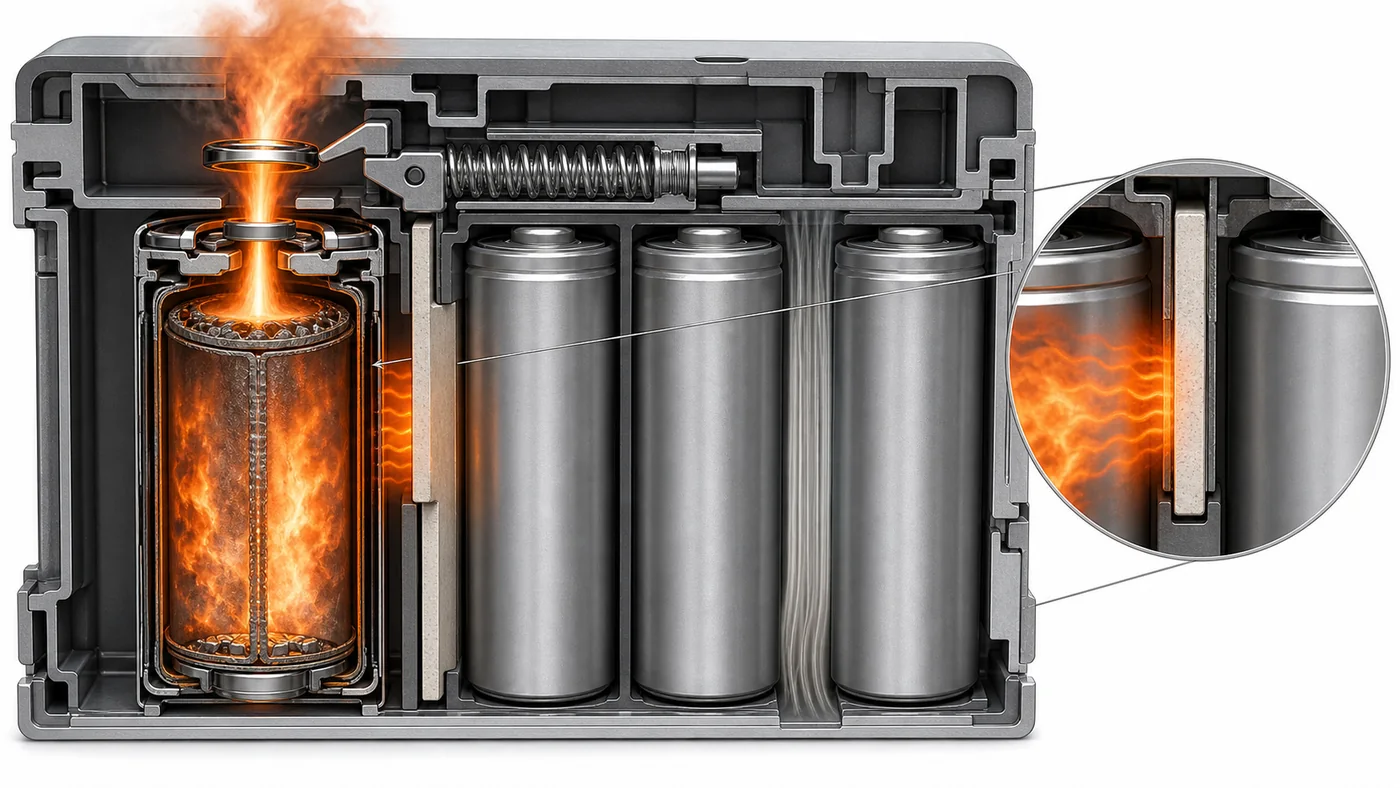

1. 벤트 트리거 — 특정 셀 내부압이 벤트 개방압(약 1.8–2.4 MPa)에 도달하면 파열디스크가 변위·개방한다[실증: 9, 10, 12][관문 G1].
2. lost-motion 픽업 — 벤트 변위를 정하중 없이 받는 레버가 래치를 푼다(디스크 정격압 불변)[관문 G1].
3. 스프링 삽입 — 사전압축 스프링이 차열 블레이드를 열린 인접 간극에 밀어 넣는다[실증: 40, 41][관문 G3].
4. 차단 — 유효 두께 ≥2.3 mm 에어로젤 블레이드가 복사·대류·입자제트를 막아 이웃 셀을 온셋 미만으로 유지한다[실증: 17, 25][관문 G4].
5. 평상 냉각 — 벤트 전에는 블레이드가 유로 밖에 수납되어 간극이 열려 공기가 흐른다[실증: 34, 35][관문 G3: 냉각 동등성].

지배 관계 1 — 벤트 트리거 힘(핵심 관계). 18650 벤트 실측(개방압 2.158 MPa·유효면적 8.967 mm²)의 압력 합력은 F_v=P_v·A_v≈19.4 N이다[9]. 대형 각형셀 벤트는 면적이 더 크므로 이는 트리거력의 하한 참조이며, 목표 셀의 실제 벤트 힘–변위 곡선은 G1에서 실측한다. 진동·충격 오작동을 배제하려면 래치 유지력이 팩 충격 관성력 이상이어야 한다: 이동 블레이드·캐리어 질량 m·팩 충격 150 g[39]이면 F_s=m·a_shock으로, m=20 g에서 F_s≈29.4 N이다. 이 값은 18650 벤트력 19.4 N보다 크므로 벤트력이 래치를 그대로 압도하지 못한다. 따라서 트리거는 레버비 R로 벤트 힘을 증폭해(대신 변위·스트로크는 1/R로 감소) 유효 트리거력 F_v·R을 얻어야 하며, F_s·SF < F_latch < F_v·R이 성립하려면 R > F_s·SF/F_v이다 — 예: m=20 g·SF=2면 R>3.0, 또는 R=1에서 m≤6.6 g여야 한다. 힘을 R배 하면 출력 변위는 1/R이 되므로, 동시에 벤트 변위 δ_v가 R·δ_release(래치 해제 스트로크) 이상이고 전달 일 F_v·δ_v이 래치·마찰 일을 초과해야 한다. F_v(개방압×유동면적)는 상한 참조이며 실제 픽업 전달 힘–변위는 G1서 실측한다. 아울러 래치 해제축을 주 충격축과 직교시키면 관성 오작동을 추가 배제한다. 레버는 디스크를 정하중으로 누르지 않는 lost-motion이어야 하며(정하중이 정격 파열압을 낮춤), 결합 후 개방압 정격 보존이 관문(G1)이다.

지배 관계 2 — 삽입 시간. 위험창은 벤트 후 강분출이 집중되는 약 1–2 s다[14][28]. 고속 기계 셔터는 활성지연 약 1 ms·블레이드 속도 약 1.2 m/s를 실증했으므로[40][41], 3 mm급 간극에 블레이드를 넣는 시간은 수십 ms 이하로 설계 가능하다. 보수적으로 삽입 목표를 ≤100 ms로 둔다. 다만 여기서 이동 거리는 간극 폭(3 mm)이 아니라 전 셀면을 덮는 삽입 스트로크 s(≈셀 높이, 대형 각형 약 125–173 mm)다. ≤100 ms를 만족하려면 평균 삽입속도 ≥s/0.1 s(예 125 mm면 1.25 m/s)가 필요하며, 이는 실증된 셔터 속도(약 1.2 m/s[41]) 부근이므로 스프링·질량 예산으로 여유를 확보해야 한다(G3).

지배 관계 3 — 차단 열수지(핵심 관계). 차열 성립의 1차 근거는 두께의 실측 임계다: 고에너지 NMC 모듈에서 1.2·1.8 mm는 전파를 지연만, ≥2.3 mm는 억제한다[17]. 정상상태 1차원 전도로 보수적 상한을 보면, 고온면 800°C·저온면 200°C·k=0.074 W/mK(800°C)[17]·L=2.3 mm에서 통과 열유속 q=kΔT/L≈19.3 kW/m²다. 인접셀 대면적 A_c≈0.0216 m²(대형 각형 예: 173×125 mm)에서 이 값이 모듈 전파 지속(수백 s급) 중 300 s 지속된다고 가정하면 유입열은 약 125 kJ로 순열량 하한 56.8 kJ[1]를 넘지만, 이는 고온면이 전 구간 800°C로 고정된다는 극단 가정이다. 실제로는 폭주셀이 냉각되며 고온면 온도가 감쇠하고 에어로젤 열용량이 초기 유입을 지연시키므로, ≥2.3 mm가 전파를 억제한다는 직접 실측[17]이 지배 근거이며 위 정상상태 계산은 상한 여유가 크지 않음을 알리는 보수적 점검이다. 정량적으로, 허용 순열량 56.8 kJ[1]를 통과 열유속(대면적 0.0216 m²에서 약 417 W)으로 나누면 유효 고온면 지속시간의 허용 상한은 약 136 s인데, 폭주셀 표면은 통상 수십 초~1–2분 내 정점을 지나 냉각되므로(A2·A7 벤트–화재 시퀀스[2][7]) 적분 유입열은 이 한도 부근에 머물고, 이것이 ≥2.3 mm의 경험적 억제 실측[17]과 정합한다. 따라서 주 예측의 열차단은 정상상태 상한이 아니라 경험적 ≥2.3 mm 억제의 온디맨드 재현으로 스코핑한다. 온디맨드 삽입형이 고정형 실측과 등가가 되려면 압축 후 유효 두께·전 셀면 커버·가장자리 밀폐·팽창 후 유지가 같아야 하며, 이것이 주 예측의 벤치 검증 대상이다.

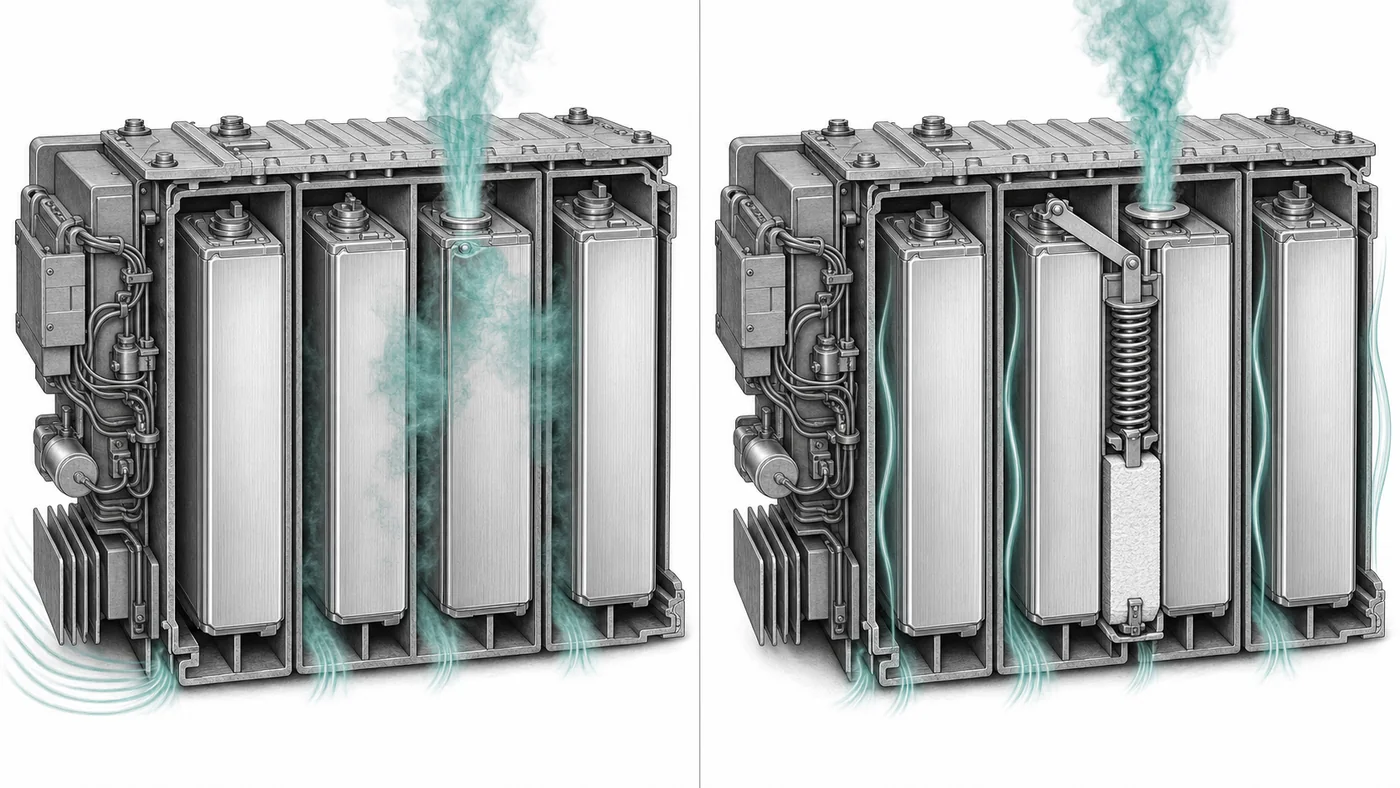

지배 관계 4 — 냉각-개방/방화-폐쇄 가치. 평상 공랭 최적 간극은 약 3 mm다[34][35]. 상시 ≥2.3 mm 고정벽은 이 간극을 항상 차지해 냉각 공기를 막지만, 본 셔터는 벤트 전 블레이드를 유로 밖에 수납하여 간극을 열어 둔다. 즉 동일 팩에서 평상 냉각(간극 개방)과 사고 차단(간극 폐쇄)을 시분할한다. 이것이 고정 차열벽이 구조적으로 제공하지 못하는 가치다.

3.3 시스템 구성도

flowchart LR
    C1["C1: 셀 안전벤트<br/>(파열디스크, 1.8–2.4 MPa)"] -->|"벤트 변위"| C2["C2: lost-motion<br/>레버·래치"]
    C2 -->|"래치 해제"| C3["C3: 사전압축<br/>스프링"]
    C3 -->|"삽입 ≤100 ms"| C4["C4: 에어로젤<br/>블레이드(≥2.3 mm)"]
    C4 -->|"간극 폐쇄"| C5["C5: 인접 공랭 간극<br/>(평상 개방)"]
    C5 -->|"복사·제트 차단"| C6["C6: 인접셀<br/>온셋 미만 유지"]

그림 1. 셔터 구성도(C1–C6). 검출·트리거(C1–C2), 삽입(C3–C4), 차단(C5–C6, 인접셀 온셋 미만 유지)이 주 예측이며, 평상 냉각 동등성·모듈 규모 확장은 후속 예측(P2·P3)이다.

stateDiagram-v2
    [*] --> 평상운전
    평상운전: 평상 운전 — 간극 개방·공기 냉각·블레이드 수납
    벤트차단: 벤트 차단 — 간극 폐쇄·블레이드 삽입·전파 저지
    평상운전 --> 벤트차단: 인접셀 벤트 개방(1.8–2.4 MPa 변위)
    벤트차단 --> [*]: 일회성 전개(재사용 아님)

그림 2. 셔터의 두 상태. 평상시 간극은 열려 공기 냉각을 유지하고, 특정 셀 벤트 개방 변위가 트리거될 때만 그 국소 간극이 닫혀 방화 상태로 전이한다(일회성). 이 시분할이 고정 차열벽이 제공하지 못하는 냉각-개방/방화-폐쇄 가치다.

통과조건. 본 소자의 정량 코어는 (1) 벤트 트리거 힘(레버비 R로 F_v·R > 충격 관성력, R>3 또는 m≤6.6 g)[9][39], (2) 삽입 시간(스트로크·스프링 예산으로 ≤100 ms 목표)[41], (3) 차단 두께(≥2.3 mm 실측 억제)[17], (4) 냉각-개방 가치(3 mm 간극 시분할)[34]로 구성된다. 이들 중 (3)(4)는 각 분야 실측으로 지지되고, (1)(2)는 레버비·스프링 예산 설계로 성립 가능하되 목표 셀 실측이 필요하며, 셀 팽창·제트 하중·장기 신뢰성(§4 G3·G4)이 미해소 항목이다. 관문곱을 반영한 시스템 예측 신뢰도는 삽입·차단이 성립하고 기계 생존이 반증조건인 벤치 실증에 대해 55%로 둔다.

3.4 핵심 구성요소별 기술 성숙도

표 7. 구성요소 기술 성숙도(TRL). (성분 ID K1–K5는 그림 1의 노드 C1–C6과 무관한 독립 목록이다.)

4. 실증 관문

표 8. 관문 G1–G5.

5. 예측·반증·판정

5.1 예측 명제

P1 (주 예측). 본 셔터의 벤트 직결 온디맨드 삽입은 2030년 6월까지 단일 연구그룹에 의해 다음 정량 조건을 만족하는 실험실 시연 형태로 실증된다: 대형 각형셀 안전벤트의 기계 변위가 lost-motion 픽업으로 래치를 풀어 유효 두께 ≥2.3 mm 에어로젤 블레이드를 열린 공랭 간극에 100 ms 내 삽입·기계 캐치로 고정하고, 셀 팽창·제트 하중 하에서 인접셀 순유입열량을 목표 셀 고유 하한(대표 약 50–60 kJ)·온셋(화학계별 약 140–200°C) 미만으로 유지하여 전파를 방지하며, 결합 후 벤트 개방압이 정격 대비 ±10% 내로 보존된다. (신뢰도 55%)

P2 (보조 예측). 수납(후퇴) 상태 셔터를 갖춘 공랭 간극은 2032년 6월까지, 무장애 간극 대비 셀 온도 균일도·최고온도를 동등(편차 증가 ≤1°C)하게 유지하여 냉각-개방 가치를 실증한다. (신뢰도 50%)

P3 (보조 예측). 간극별 셔터를 갖춘 다중 셀 공랭 모듈은 2034년 6월까지, 단일 셀 기동에서 모듈 전체 전파를 방지하면서 평상 냉각을 유지하는 형태로 실증된다. (신뢰도 45%)

5.2 반증 조건

F1 (원리적, P1). 셀 안전벤트의 기계 변위가 래치를 풀지 못하거나, 블레이드 삽입이 100 ms를 초과하거나, 유효 두께 ≥2.3 mm 블레이드가 인접셀을 목표 셀 온셋 미만으로 유지하지 못함이, 즉 이 결합이 원리적으로 조건을 달성할 수 없음이 2030년 6월까지 동료심사 문헌으로 확정되면 P1은 기각된다. (P1은 존재 예측이므로 특정 구현의 단일 실패가 아니라 메커니즘의 원리적 불가 입증 또는 F-말미가 반증자다.)

F2 (경로, P1). 블레이드가 셀 팽창(최대 약 10 mm)에서 끼임·압괴되거나, 기계 캐치가 제트 하중을 유지하지 못하거나, 스프링·래치가 벤트 온도에서 열화하거나, 결합이 벤트 개방압을 정격 대비 ±10%를 벗어나게 바꿈이 2030년 6월까지 확정되면 P1은 기각된다. (F1과 같이, 특정 구현 하나의 실패가 아니라 이 경로가 원리적으로 회피 불가함이 확정될 때 반증이다.)

F3 (경로, P2). 수납 상태 셔터가 열린 공랭 간극의 냉각 성능(온도 균일도)을 무장애 간극 대비 유지하지 못함(편차 증가 >1°C)이 2032년 6월까지 확정되면 P2는 기각된다.

F4 (경로, P3). 간극별 셔터를 갖춘 공랭 모듈이 단일 셀 기동에서 모듈 전체 전파를 막지 못하거나 냉각 성능을 훼손함이 2034년 6월까지 확정되면 P3는 기각된다.

F-말미 (시한, P1). 2030년 6월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 P1은 기각된다(expired).

5.3 판정 프로토콜

판정 근거로 동료심사 문헌, 공개 시연 기록을 인정한다. 부분 실현(partially_verified)은 P1의 다섯 조건(벤트 변위 래치 해제·≤100 ms 삽입·≥2.3 mm 유효두께·열차단[인접셀 순유입열 목표셀 하한(약 50–60 kJ) 미만으로 온셋 미만 유지]·개방압 정격 ±10% 보존) 중 4건을 충족하고 잔여 1건이 연속량 목표의 80% 이상(삽입 ≤125 ms 또는 개방압 편차 ≤20%)에 도달한 경우로 한정한다. 단 ≥2.3 mm 유효두께와 열차단은 경험적 하드 문턱이므로 부분 충족을 인정하지 않으며(pass/fail), 이 둘이 미달하면 부분 실현으로 판정하지 않는다. 판정 곤란 시에는 기각으로 간주한다. 예측검증위원회는 각 예측 시한 도래 후 90일 이내에 판정한다.

5.4 예측 등록표

표 9. 예측 등록표.

6. 결론

공랭 리튬전지 팩의 냉각-개방/전파-폐쇄 상충은, 각 셀에 이미 존재하는 안전벤트의 기계 변위를 트리거로 삼아 평상시 열린 냉각 간극을 벤트 국소에서만 닫는 무전원 온디맨드 셔터로 해소될 수 있다. 벤트 힘(18650 약 19 N[9], 각형은 더 큼)은 레버비로 증폭하면 팩 충격 관성을 넘어 래치를 풀 여지가 있으나 실제 힘–변위·전달 일은 목표셀 벤트에서 G1으로 실측해야 하고, 삽입은 밀리초급 셔터로 위험창(1–2 s)[14] 내에 가능하며[41], 차단은 ≥2.3 mm 에어로젤의 전파 억제 실측[17]에 근거한다. 본고의 주 예측은 이 벤트 직결 온디맨드 삽입·차단의 단일 셀→인접셀 벤치 실증(2030-06)이며, 셀 팽창·제트 하중 하 기계 생존이 핵심 반증조건이다. 평상 냉각 동등성과 모듈 규모 전파 방지는 후속 예측으로 둔다.
