생광물 공진 질산염 누적선량계: 미생물 탄산염 침전 질량으로 공진 밴드를 프로그램하는 비휘발 지중 기록 말뚝
Biomineralized Resonant Nitrate Dosimeter: A Non-Volatile Subsurface Recording Pile that Programs a Resonance Band with Microbial Carbonate Mass
초록

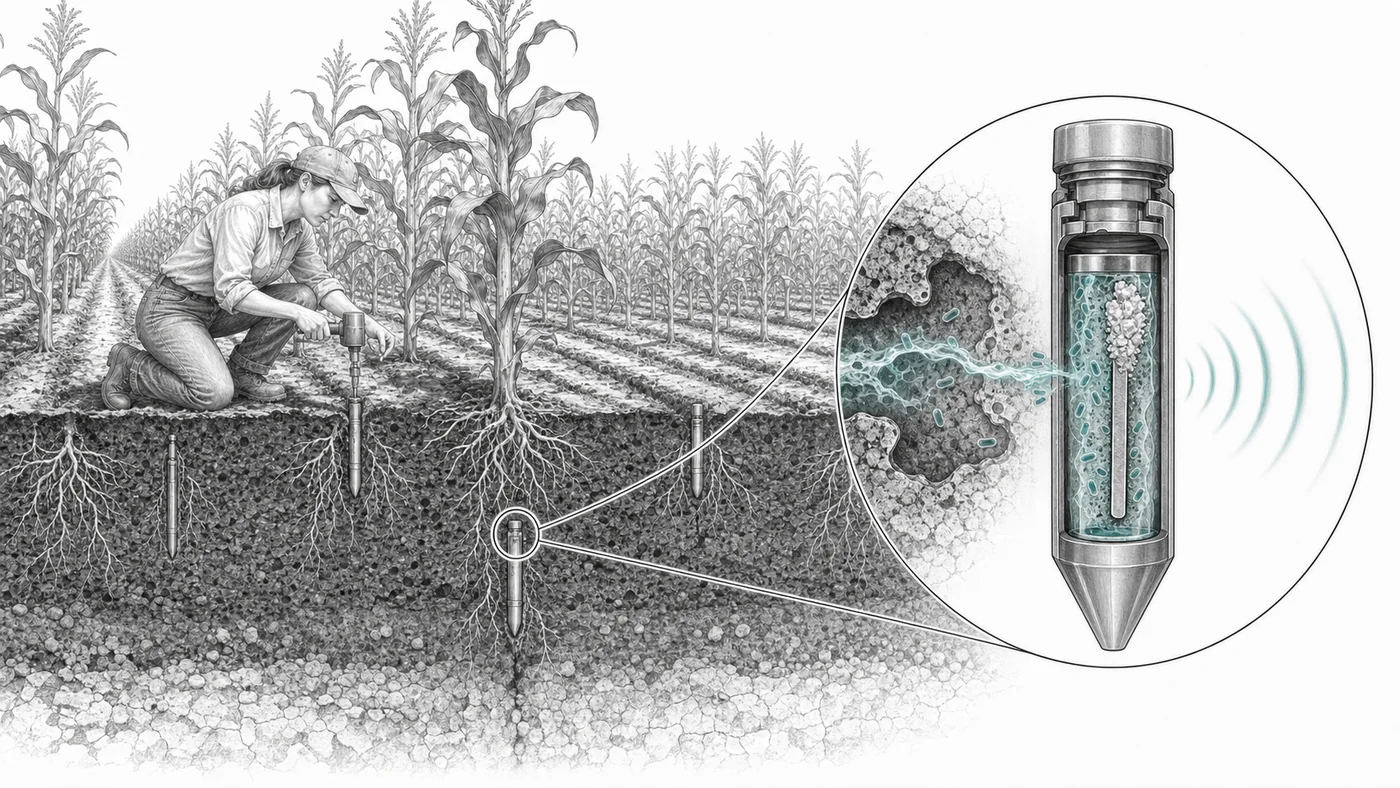

토양의 질산염 누적 노출량을 전원·통신 없이, 지중 개별 지점에서, 여러 달에 걸쳐 비휘발로 기록하고 나중에 한 번에 판독하는 능력은 부재하다. 전기화학·형광 질산염 센서는 순간 농도를 전력을 써서 읽고 신호가 휘발하며, 미생물 바이오센서는 리포터가 시간에 따라 소실된다. 본고는 다섯 분야 — 질산염 감지 유전자회로, 미생물 유도 탄산칼슘 침전(MICP), 국소공진 음향 메타물질, 구조진동 계측, 하이드로젤 세포 고정 — 를 결합한다. 핵심 착상은 검출 대상이 에너지를 공급하지 않는다는 점이다: 질산염 노출은 미생물의 탄산염 생성을 켜는 트리거일 뿐이고, 생성된 탄산칼슘이 외팔보에 축적되어 공진을 영구 이동시키며, 누적선량은 물질로 저장된다. 본고는 이 소자를 생광물 공진 질산염 누적선량계(BRND)로 명명한다. 주 예측: 이 생광물–공진 변환의 벤치 실증이 2030년 6월까지 단일 연구그룹에 의해, 단일 외팔보 공진기(건조 판독 품질계수 Q≥12)가 인공토양 5 mM 질산염 24시간 노출·축적 후 건조 판독에서 공진주파수 이동 ≥8.5%를 보이고 무질산 대조는 ≤1%에 머무는 형태로 달성된다(신뢰도 55%). 대표 반증: 질산염 유도 탄산염 축적이 24시간에 공진 이동을 무질산 대조와 구별되게 만들지 못하면 기각된다. 질산염 특이 회로·다중 공진기 팁 선택 축적·지중 말뚝 판독을 통합한 현장 말뚝은 후속 로드맵으로 둔다.
주제어: 질산염 감지, 미생물 탄산염 침전, 국소공진 메타물질, 질량감응 공진기, 비휘발 누적선량, 하이드로젤 바이오센서, 구조진동, 정밀 농업
Abstract
The ability to record cumulative soil nitrate exposure without power or communication, at individual subsurface points, over months, non-volatilely, and to read it out later, is absent. Electrochemical and fluorescent nitrate sensors read instantaneous concentration using power and yield volatile signals, while microbial biosensors lose their reporter over time. This work joins five fields — nitrate-sensing gene circuits, microbially induced calcium carbonate precipitation (MICP), locally resonant acoustic metamaterials, structural vibration sensing, and hydrogel cell immobilization. The key premise is that the detected analyte supplies no energy: nitrate exposure merely triggers microbial carbonate production, and the resulting calcium carbonate accumulates on a cantilever, permanently shifting its resonance, so cumulative dose is stored as mass. We name this the Biomineralized Resonant Nitrate Dosimeter (BRND). Primary prediction: by June 2030, a single group will demonstrate at the bench that a single cantilever resonator (dry-readout quality factor Q≥12) shows a ≥8.5% resonance-frequency shift (tip-localized accumulation), read out dry after 24 h of 5 mM nitrate exposure/accumulation in artificial soil, while nitrate-free controls stay ≤1% (confidence 55%). Representative falsifier: rejected if nitrate-induced carbonate accumulation over 24 h fails to make the shift distinguishable from nitrate-free controls. A field pile integrating a nitrate-specific circuit, multi-resonator tip-selective accumulation, and subsurface pile readout is left as a roadmap.
Keywords: nitrate sensing, microbial carbonate precipitation, locally resonant metamaterial, mass-sensitive resonator, non-volatile dosimetry, hydrogel biosensor, structural vibration, precision agriculture
1. 서론: 왜 이 기술은 아직 존재하지 않는가
토양 질산염의 누적 노출은 작물 영양·비료 유실·지하수 오염의 핵심 변수다. 그러나 이를 지중 개별 지점에서 전원 없이 장기 누적으로 기록하는 능력은 없다. 본 장은 그 부재가 부품의 미성숙이 아니라, 화학 검출을 비휘발 물질 상태로 저장하는 결합이 시도된 적 없다는 구조적 문제임을 밝힌다.
1.1 문제 정의
요구되는 기능은 다음과 같다. 입력: 토양 용액의 질산염 농도, 수 mM 규모, 수 시간~수 개월 노출. 출력: 누적 노출량(mM·h)을, 전원 없이, 시간에 따라 소실되지 않는 물리 상태로 저장하고 나중에 비파괴로 판독. 제약: 소비전력 0(상시 표본·배터리 불허), 지중 매설, 판독 시에만 외부 가진. 본고가 검증하는 핵심 능력은 그중에서도 질산염 노출을 비휘발 기계 질량으로 변환하고 그 질량이 공진을 이동시키는 변환이다.

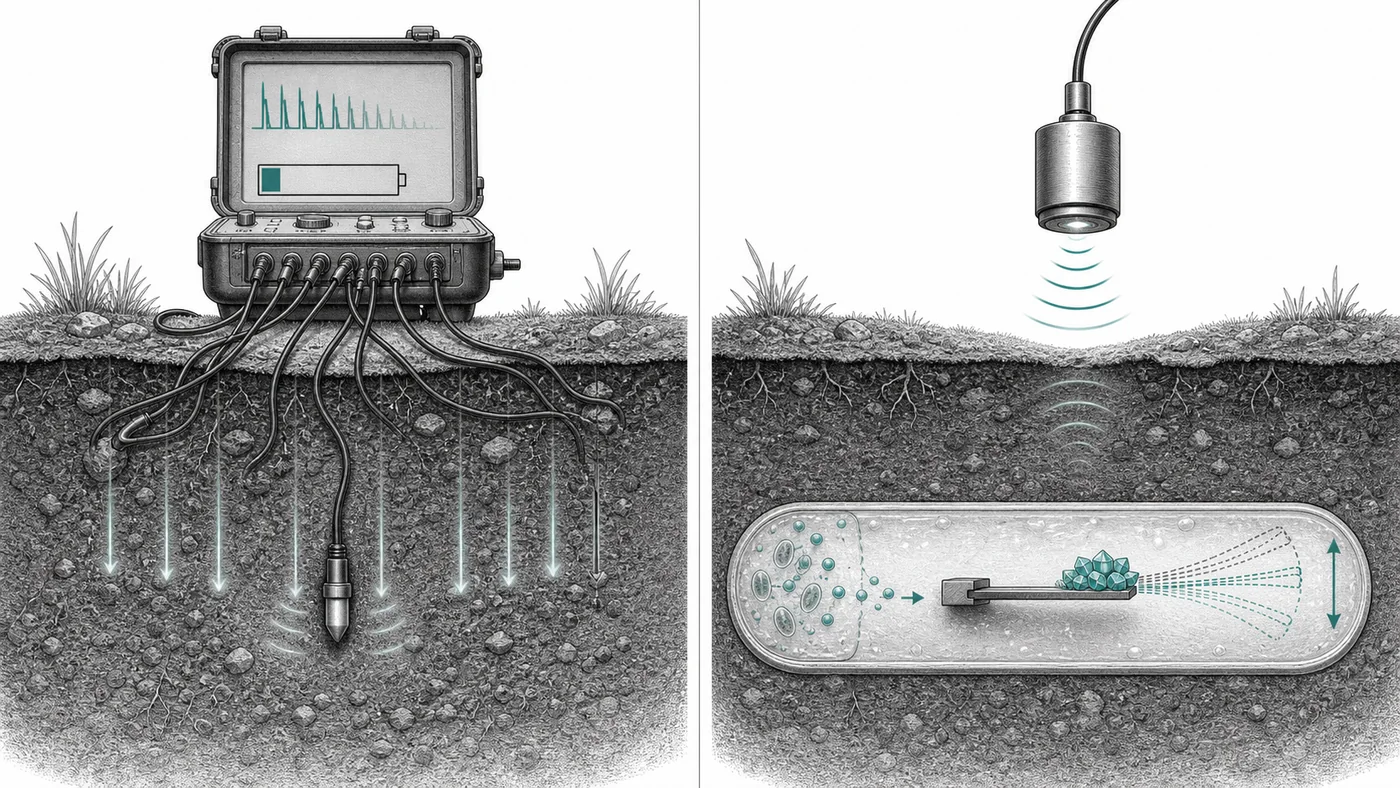

1.2 기존 기술의 한계 지도
| 기존 접근 | 도달한 최고 성능 (출처) | 한계 | 한계의 성격 |
|---|---|---|---|
| 전기화학·형광 질산염 센서·미생물 리포터 | 룩스·형광 whole-cell 질산염 바이오센서 [2][3][4] | 순간 농도만, 전원·판독 필요, 리포터 신호가 시간에 따라 휘발·소실 | 구조적 |
| 미생물 유도 탄산칼슘 침전(MICP) | 5 m 모래기둥 전체 침전, urea·Ca²⁺ >90% 전환 [11][13] | 지반 고결 용도, 화학 검출·비휘발 판독과 미결합 | 구조적 |
| 질량감응 공진기(외팔보·NEMS) | 피코그램~욕토그램 질량 분해능 [21][22][23][24] | 진공·MHz·정밀 광학 판독, 지중 화학 누적·습윤과 미결합 | 공학적 |
| 말뚝 건전성 시험(임펄스 응답) | 매설 말뚝의 저변형 임펄스 응답 판독 [29][30] | 강성·결함 검출용, 국소 질량 프로그래밍과 미결합 | 구조적 |
1.2절의 구조적 한계 — 화학 검출을 비휘발 물질로 저장해 무전원 판독하는 결합의 부재 — 는 물리 법칙상의 상한이 아니다. 각 분야가 필요한 조각을 독립적으로 입증해 왔다(2장).
1.3 본고의 주장과 구성
기존 한계인 "질산염 검출 → 비휘발 저장 → 무전원 판독"의 단절은, 질산염 감지 회로(분야 A)와 MICP(분야 B)가 제공하는 노출-의존 탄산염 질량, 그리고 국소공진 메타물질·구조진동(분야 C·D)의 질량감응 공진 이동의 결합으로 해소된다(2장). 그 결합체가 BRND이며(3장), 그 핵심인 생광물–공진 변환은 관문 G1~G5를 거쳐 실증된다(4~5장). 본고의 주 예측은 이 변환의 벤치 실증(단일 외팔보)이고, 질산염 특이 회로·다중 공진기 선택 축적·지중 판독·장기 드리프트를 통합한 현장 말뚝은 후속 로드맵으로 둔다.
2. 문헌 종합
2.1 수집물 개요
근거는 다섯 분야에 걸친 실존 문헌 40편이다(1976–2024년, 영문 동료심사 중심). 분포는 A(질산염 감지) 8편, B(MICP) 8편, C(공진 메타물질·질량센서) 8편, D(구조진동·말뚝) 8편, E(하이드로젤·확산) 8편이다. 본고의 논증에는 각 분야의 대표 성과가 직접 인용되며, 나머지는 성숙 궤적과 대안 방식의 배경 근거다. 영문 색인·DOI 대조에 의존하였으므로 비색인 문헌의 누락 가능성을 자진 신고한다.
2.2 분야별 최신 성과
2.2.1 질산염 감지 유전자회로
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| NarX의 질산염>아질산 리간드 선호 | 질산염이 아질산보다 우월한 음이온 응답 | 1999 | [5] |
| 제2 질산염 센서 NarQ | 질산염 의존 조절의 교차 센서 | 1992 | [6] |
| 이성분계 감지 문턱 튜닝 | phosphatase 활성으로 검출 문턱 조정 | 2018 | [1] |
| whole-cell 질산염 바이오센서 | 근권 질산염 가용성 형광·룩스 검출 | 1997/2004/2005 | [2][3][4] |
질산염은 이성분계 센서 NarX가 아질산보다 우월하게 인식하며[5], 검출 문턱은 phosphatase 활성으로 프로그램된다[1]. 다만 제2 센서 NarQ와 저산소·아질산 경로의 교차반응이 있어[6][7][8], 단독 회로로는 질산염 특이성이 제한된다 — 이 절연이 관문 G1이다. 또한 이 분야는 리포터가 시간에 따라 휘발하여 누적선량의 비휘발 저장을 제공하지 못한다.
2.2.2 미생물 유도 탄산칼슘 침전(MICP)
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| 요소분해–CaCO₃ 침전 연결 | K_m=41.6 mM, V_max=3.55 mM/min·mg (pH 7) | 1999 | [9] |
| whole-cell 요소분해 속도 | 세포당 6.4×10⁻⁹ mmol urea·CFU⁻¹·h⁻¹ | 2015 | [14] |
| 대규모 토양 침전 | 5 m 모래기둥 전체, urea·Ca²⁺ >90% 전환 | 2007/2011 | [11][13] |
| 균주별·조건·억제 극복 | 최적 666 mM urea·250 mM Ca²⁺; urea 억제 conditioning | 2003/2010/2024 | [10][12][16] |
MICP는 요소분해로 CaCO₃를 침전시키는 잘 확립된 과정이며, 세포당 요소분해 속도가 정량되어 있고[14], 고농도 urea 억제도 conditioning으로 완화된다[16]. 이 분야 단독으로는 지반 고결 용도이나, 세포당 화학량론 상한(약 0.64 ng CaCO₃·CFU⁻¹·h⁻¹)이 본 소자의 질량 축적 요구를 큰 여유로 뒷받침한다(3.2절). 다만 실제 소자 축적은 요소·Ca²⁺ 공급과 외팔보 도달률에 좌우된다.
2.2.3 국소공진 메타물질·질량감응 공진기
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| 국소공진 음향 재료 | 국소공진으로 서브파장 밴드갭 | 2000/2008 | [17][18] |
| 국소공진 밴드갭 실증 | 2D phononic stubbed plate 밴드갭 | 2011 | [19] |
| 빔 부착 흡진기 밴드형성 | 주기 부착 흡진기의 flexural 밴드갭 | 2013 | [20] |
| 공진기 질량 분해능 | 피코그램~욕토그램 질량 검출 | 1995–2012 | [21][22][23][24] |
국소공진 메타물질은 부착 공진기의 국소 공진으로 밴드를 형성하며[17][20], 외팔보 공진기는 표면 질량 부착을 pg~ag 분해능으로 검출한다[21][22][23]. 다만 이 감도는 진공·MHz·건조 소자에서 얻은 값이므로, 본 소자의 kHz·습윤 환경에는 그대로 이전되지 않고 판독 프로토콜(3.2절 시분할)이 필요하다. 밴드가 한 선폭 이상 분리되려면 건조 판독 시 품질계수 Q가 관문(G4)이다.
2.2.4 구조진동·말뚝 판독
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| 주파수 변화 손상 검출 | 강성·질량 변화의 고유진동수 이동 | 1997 | [25] |
| 피에조 임피던스·Q인자 판독 | 매설 피에조 트랜스듀서·Q인자 결정 | 2003/2006/2017 | [26][27][28] |
| 말뚝 임펄스 응답 시험 | 매설 말뚝 저변형 임펄스 판독 | 1998/2016 | [29][30] |
| 말뚝 동적 응답 | 말뚝 파동전파·동적 진동 모델 | 2010/2011 | [31][32] |
매설 구조의 공진주파수 이동은 저변형 임펄스·피에조로 판독 가능하며[26][29], 피에조 공진기의 Q인자 결정법이 확립되어 있고[28], 말뚝 파동전파가 모델링되어 있다[31]. 다만 환경 변동이 작은 이동을 가릴 수 있어[25], 장기 현장 판독은 관문 G3·드리프트 보정을 요구한다.
2.2.5 하이드로젤 세포 고정·토양 질산염 확산
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| 하이드로젤 세균 봉입 연속 감지 | 생물격리 연속 센싱·연산 | 2021 | [33] |
| 알지네이트 미소구슬 감지균 | 강화 알지네이트 봉입 리포터균 | 2017/2019/2022 | [34][35][36] |
| 토양 질산염 확산 | 불포화 토양 질산염 이동·확산 | 1976–2007 | [37][38][39][40] |
공학 세균의 하이드로젤 봉입은 연속 감지·연산에 쓰이며[33][34], 토양 질산염의 확산·이동이 정량되어 있다[38][40]. 이 분야는 세포 고정과 질산염 공급 경로를 제공하나, 화학 검출을 비휘발 물질로 저장하는 결합은 없다.
2.3 교차 신호 분석
| 신호 ID | 분야 A 성과 (출처) | 분야 B 성과 (출처) | 해소되는 한계 (1.2절) | 정합성 미충족 → 관문 |
|---|---|---|---|---|
| S1 | 질산염 감지 회로 [1][5] | MICP 노출-의존 탄산염 생성 [9][14] | 검출 신호의 휘발성 | ④ 질산염 특이 절연 → G1 |
| S2 | MICP 탄산염 질량 [14] | 외팔보 질량감응 공진 이동 [21][22] | 비휘발 저장과 무전원 판독의 단절 | ② 습윤 축적·건조 고Q → G2·G4 |
| S3 | 공진 이동 [17][20] | 매설 말뚝 피에조 판독 [26][29] | 지중 무전원 판독의 미결합 | ① 장기 드리프트 → G3 |
2.3.1 신호 S1: 검출이 탄산염 생성을 켠다
질산염 감지 회로[1][5]가 요소분해–CaCO₃ 생성[9][14]을 켜면, 질산염 노출이 곧 탄산염 질량으로 변환된다. ① 물리량 인터페이스: 분야 A의 출력(전사 활성)과 분야 B의 입력(urease 발현)은 동일 유전자 발현 사건이다. ④ 특이성은 미충족이다: NarX가 아질산·저산소와 교차하므로[6][7] 질산염 특이 절연이 관문 G1이다.
2.3.2 신호 S2: 축적된 탄산염이 공진을 영구 이동시킨다
MICP 탄산염[14]이 외팔보에 축적되면 질량감응 공진기[21][22]가 그 질량을 공진 이동으로 읽는다. 검출 분자는 에너지원이 아니라 질량 축적의 트리거이므로 "미약한 화학 신호로 거시 상태를 바꾼다"는 비약이 없다 — 에너지는 미생물 대사(요소분해)에서 나온다. ② 스케일 정합: µg 축적이 한 선폭 이상 밴드를 이동시키려면 건조 판독 Q가 관문 G4, 습윤 축적과 고Q 판독을 양립시키는 것이 관문 G2다.
2.3.3 신호 S3: 매설 말뚝이 무전원으로 공진을 판독한다
공진 이동[17][20]을 말뚝 머리의 피에조 임펄스로 판독한다[26][29]. ① 장기 인터페이스: 여러 달의 환경 변동 속에서 작은 이동을 안정 판독하는 것이 미확정 항목으로 관문 G3다.
2.4 종합
이상의 신호는 BRND의 핵심 — 질산염 검출이 비휘발 탄산염 질량으로 저장되고 공진을 이동시키는 변환 — 의 부재가 원리의 문제가 아니라 결합의 문제임을 시사한다. 결합에 필요한 잔여 조건은 관문 G1~G5이며 4장에서 다룬다.
3. 예측 기술 명세
3.1 명칭 부여와 신규성 진술
명칭. 국문 "생광물 공진 질산염 누적선량계", 영문 "Biomineralized Resonant Nitrate Dosimeter", 약어 BRND. 명칭은 작동 원리(생광물 질량이 공진을 이동시켜 질산염 누적선량을 기록)를 기술한다.
신규성 진술. 본 명세의 핵심 구성 — "질산염 감지 회로 → 노출-의존 MICP 탄산염 → 외팔보 축적으로 공진 영구 이동 → 매설 말뚝 무전원 판독"의 통합 — 의 기술은 2026-07-23 기준 문헌 색인 및 특허 데이터베이스 대조에서 동일 구성으로 확인되지 않았다(부록 A). 근접 선행은 핵심 요소를 각각 분산 보유한다. (i) 지중 질산염-미생물 CaCO₃ 침전[관련 특허 WO2008120979A1] — 그러나 질산염을 전자수용체로 쓰는 탈질 경로이며 질산염이 urease 발현을 여닫는 센서 입력이 아니고 공진기·누적기억이 없다. (ii) 비가역 반응물질을 이용한 누적 공진 선량계[관련 특허 US9494541B2] — 미생물·질산염·MICP가 없다. (iii) 하이드로젤 세균 봉입 화학물질 기억[관련 특허 US11850290B2] — 기억매체가 DNA·세포상태이고 CaCO₃ 질량이 아니며 공진 판독이 없다. (iv) 미생물 질산염 바이오센서[2][3][4]·지반 고결 MICP[11][13]·질량감응 공진기[22][23]는 각각 검출·저장·판독 중 하나만 담당한다. 본 기술의 비자명성은 질산염 노출을 urease 게이팅으로 생광물 질량화하고, 그 비휘발 질량이 국소공진 메타물질의 밴드를 프로그램하여 누적선량을 기록·무전원 판독하는 결합에 있으며, 이 결합을 단일 선행이 개시하지 않았다.

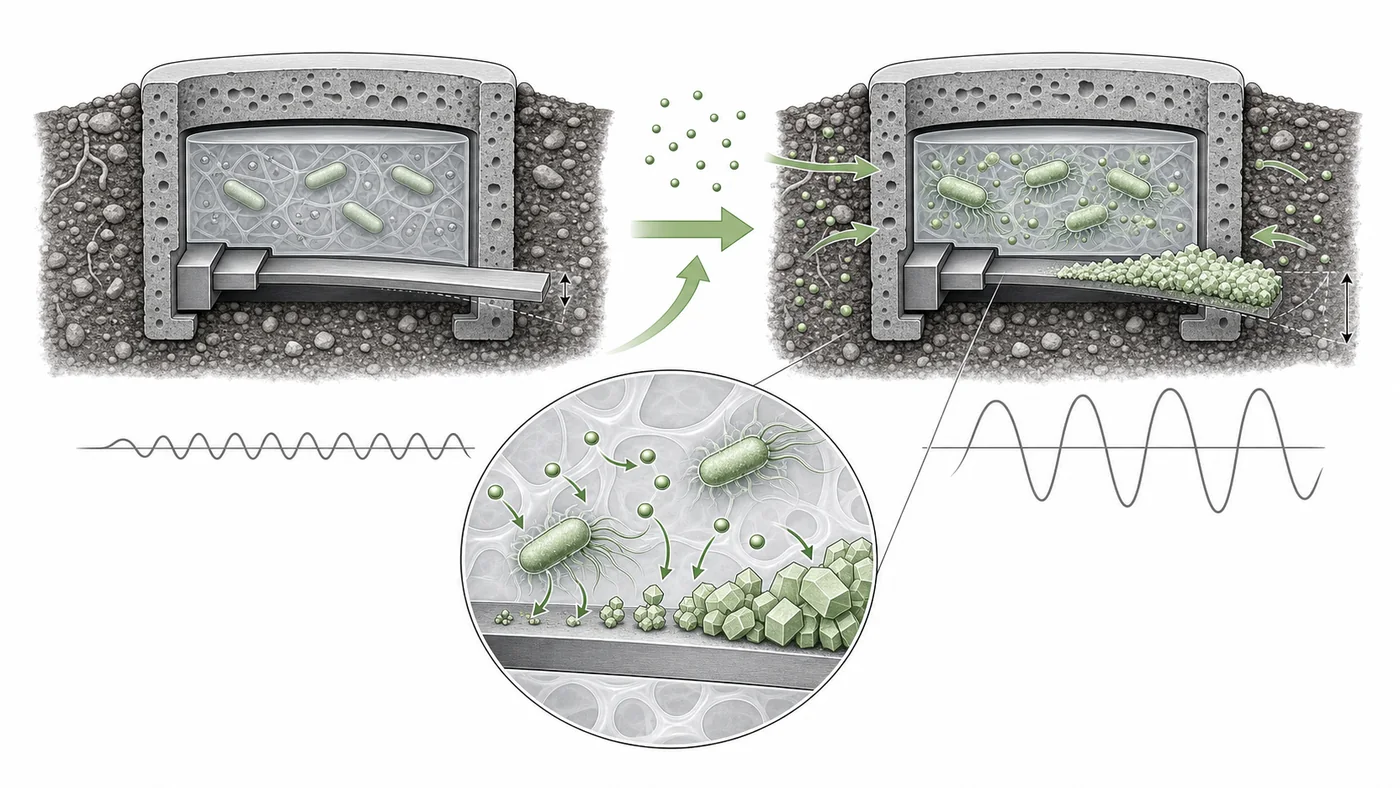

3.2 작동 원리
각 단계는 실증된 구성요소 현상([실증: n])이거나 관문으로 등재된 미실증 단계([관문 Gn])다.
- 질산염 감지 — 하이드로젤에 고정한 세균의 질산염 감지 회로가 노출 시에만 켜진다[실증: 1, 5][관문 G1: 특이성 절연].
- 요소분해·탄산염 생성 — 켜진 회로가 urease를 발현하고 CaCO₃를 침전시킨다[실증: 9, 14].
- 외팔보 축적(습윤) — 탄산염이 외팔보 표면에 축적된다[관문 G2: 습윤 축적·고Q 양립].
- 공진 영구 이동(건조 판독) — 축적 질량이 외팔보 공진주파수를 비휘발 이동시키며, 건조 상태에서 고Q로 판독한다[실증: 20, 21][관문 G4: 밴드 분리].
- 말뚝 판독 — 말뚝 머리 피에조 임펄스로 내부 공진을 스윕 판독한다[실증: 26, 29][관문 G3: 장기 드리프트].
지배 관계 1 — 질량 변화와 공진 이동. 외팔보(길이 L=2 mm, 폭 b=0.2 mm, 두께 h=0.05 mm, E=1 GPa, ρ=1200 kg/m³)의 빔 질량은 24 µg, 유효질량은 약 5.76 µg이며 팁 포함 이동질량을 m=10 µg로 두면 f₀≈1.40 kHz다. 탄산염 Δm=2 µg가 팁 집중 부착될 때
Δf/f₀ = 1 − √(m/(m+Δm)) = 1 − √(10/12) = 0.0871 (Δf=122 Hz).
축적이 팁 집중이 아니라 외팔보 전면에 균일 분포하면 유효질량 계수(약 0.24) 때문에 같은 총질량 2 µg의 유효 추가질량은 약 0.48 µg으로 줄어 이동이 약 2.3%에 그친다. 따라서 P1의 목표 이동(≥8.5%, 아래)을 달성하려면 팁 근방 국소 축적이 필수이며(균일 분포로 같은 이동을 내려면 약 4.5 µg 필요), 팁 국소화가 관문 G2의 명시 조건이다.
지배 관계 2 — 습윤 축적·건조 판독의 시분할과 밴드 분리. CaCO₃ 축적은 외팔보가 수성 MICP 환경에 접촉하는 노출·축적 단계에서 일어나며, 이때 유체 점성감쇠로 Q는 낮다(≲10). 그러나 판독은 별도의 밀봉·건조 판독 단계에서 수행하므로 유체감쇠가 제거된다. 건조 판독에서 밴드가 한 선폭 이상 분리되려면 f₀/Q < Δf가 필요하다. Q=8이면 선폭 175 Hz로 미분리이나, 건조 판독 Q≥12(선폭 ≤117 Hz)에서 팁 집중 2 µg 축적의 Δf=122 Hz(=8.7%)가 선폭을 넘어 분리된다. 따라서 P1의 이동 임계는 선폭(8.33%=117 Hz)을 넘는 ≥8.5%로 설정한다(팁 집중 2 µg 축적이 이를 충족). 더 큰 여유가 필요하면 축적 목표 상향(3 µg→12.5%) 또는 Q 상향으로 확보한다. 건조 상태 고Q는 진공 봉지·재료 손실 저감으로 달성 가능한 관문(G4)이며, 습윤 축적/건조 판독의 시분할이 관문 G2의 핵심이다.
지배 관계 3 — 열기계 잡음. 유효 스프링상수 k=(2πf₀)²m=0.774 N/m, 298 K 열변위 x_th=√(k_BT/k)=7.3×10⁻¹¹ m다. 구동 진폭 10 nm에서 진폭 SNR≈137이고, 건조 판독 Q=12에서 주파수 오차 σ_f≈f₀/(2Q·SNR)=0.426 Hz이므로 122 Hz 이동의 검출 SNR≈286이다(Q=8의 보수적 값으로도 191). 검출 잡음은 병목이 아니며 병목은 밴드 분리(Q)와 축적 선택성이다.
지배 관계 4 — 탄산염 처리량과 실제 소자 여유. 세포당 요소분해 상한 6.4×10⁻⁹ mmol urea·CFU⁻¹·h⁻¹[14]은 화학량론상 약 0.64 ng CaCO₃·CFU⁻¹·h⁻¹다. 10⁸ CFU의 하루 화학량론 상한은 약 1.5 g으로 필요량(외팔보당 2 µg/day)의 약 75만 배 규모이나, 이는 총 생성의 상한이지 외팔보 도달분이 아니다. 실제 소자 여유는 (i) 요소·Ca²⁺ 공급(하이드로젤 확산), (ii) 침전 수율, (iii) 외팔보 도달률에 의해 감쇄된다. 보수적 시나리오로 세 계수를 각각 1/10로 가정해 총 1/10³ 감쇄를 적용해도 외팔보당 도달분은 필요량의 약 750배로, 24시간 2 µg 축적에 여전히 여유가 있다(감쇄계수는 실측이 아닌 보수 시나리오이며 소자 설계에서 실측·최적화 대상이다).
지배 관계 5 — 누적선량–침전량 선형성. 축적량은 Δm = ∫ r(t) dt이다. 침전 속도 r가 누적선량에 선형이려면 (i) 질산염 농도가 회로 선형 응답 구간(농도 ≲ 회로 K, 즉 포화 미만)에 있고 (ii) 세포·요소·Ca²⁺가 비제한이어야 한다. 이 구간에서 r ∝ [질산염]이므로 Δm ∝ ∫[질산염] dt = 누적선량 D이고 공진 이동이 D에 비례한다. 주의: 회로가 K=1 mM·Hill 2이면 5 mM은 이미 포화 영역이므로, P1(5 mM on/off 검출)에는 무방하나 P3(선형성)은 저농도 선형 구간(예 ≤1 mM) 또는 표준화된 농도·시간 노출 프로토콜에서만 성립한다. 회로 K를 상향(선형 응답 범위 확장)하거나 표준 프로토콜을 고정하는 것이 P3의 전제이며, 회로 포화·기질 고갈에 의한 비선형이 반증 F4의 근거다.
지배 관계 6 — 시간·공간·선택성. 하이드로젤 두께 0.5 mm, 질산염 확산계수 5×10⁻¹⁰ m²/s[38][40]에서 확산시간 t_D=L²/2D=250 s로 1시간 노출보다 14.4배 빠르다. 구조 내 음속 √(E/ρ)=913 m/s에서 1.40 kHz 파장은 0.653 m로 셀 피치 5 mm의 130배(요구 λ/a≥10의 13배)다. 선택성은 Hill 계수 2·K=1 mM 회로에서 5 mM 응답 0.96, 아질산 K_off=10 mM이면 선택비 97이나, 실제 NarX의 아질산·저산소 교차[6][7]를 억제하려면 문턱 조정[1]·AND 필터 회로가 필요하다(관문 G1).
3.3 시스템 구성도
flowchart LR
C1["C1: 하이드로젤<br/>질산염 감지균"] -->|"질산염 노출→urease"| C2["C2: MICP<br/>CaCO₃ 생성"]
C2 -->|"탄산염 질량(습윤 축적)"| C3["C3: 외팔보<br/>표면 축적"]
C3 -->|"밀봉·건조"| C4["C4: 건조 판독<br/>공진기(Q≥12)"]
C4 -->|"공진 이동(비휘발)"| C5["C5: 말뚝 머리<br/>피에조 판독"]
C5 -->|"임펄스 스윕"| C6["C6: 누적선량 판독"]그림 1. BRND 시스템 구성도(C1–C6). 노출·축적은 습윤 단계, 판독은 건조 단계로 시분할된다.
3.4 핵심 구성요소별 기술 성숙도 평가
| ID | 구성요소 | 요구 성능 | 현재 최고 수준 (출처) | TRL | 격차 → 관문 |
|---|---|---|---|---|---|
| C1 | 질산염 감지 회로 | 아질산·저산소 대비 선택비 ≥20 | NarX 질산염>아질산[5], 문턱 튜닝[1] | 3 | G1 |
| C2 | MICP 총 탄산염 생성 | 총 생성 ≥ 필요량(여유) | 세포당 0.64 ng/CFU/h[14], 대규모 침전[11] | 4 | — |
| C3 | 외팔보 습윤 축적·건조 양립 | 24 h 외팔보당 ≥2 µg 축적 후 건조 판독 | MICP 핵생성 국소화[15] | 2 | G2 |
| C4 | 국소공진 메타물질 공진기 | 건조 판독 Q≥12, µg 감지 | 국소공진 밴드[17][20], pg~ag 질량센서(진공·MHz)[22][23] | 4 | G4 |
| C5 | 말뚝 피에조 판독 | 장기 드리프트 하 공진 이동 판독 | 피에조 임피던스·임펄스·Q 판독[26][28][29] | 4 | G3 |
병목은 C1·C3에 집중된다: 질산염 특이 회로(G1)와 습윤 축적·건조 판독 양립(G2)이 TRL을 가장 낮게 만든다. C2(총 생성)는 화학량론 여유가 크나 외팔보 도달분은 C3/G2의 소관이며, C4·C5는 유사 성능이 실증된 TRL 4다.
3.5 목표 성능 규격
| 성능 지표 | 목표값 | 현재 최고 (기존 기술) | 배율/격차 |
|---|---|---|---|
| 공진 이동(5 mM 질산염×24 h, 인공토양, 건조 판독) | ≥8.5% (팁 국소 축적, 무질산 대조 ≤1%) | 해당 통합 소자 부재 | 신규 |
| 건조 판독 품질계수 Q | ≥12 | 국소공진 메타물질 실증[19][20] | 습윤/건조 시분할이 격차 |
| 질산염/아질산 선택비(로드맵) | ≥20 | NarX 질산염>아질산[5] | 회로 절연이 격차 |
| 누적선량–주파수 선형성(로드맵) | R²≥0.90 (0–120 mM·h) | 질량–공진 선형[21] | 통합이 격차 |
| 소비전력 | 0 (판독 시 외부 가진) | 매설 피에조 판독[26] | 무전원 저장 |
4. 실현 경로
4.1 기술 관문
G1. 질산염 특이 감지 회로
- 정의: NarX가 아질산·저산소와 교차하므로, 질산염에만 urease를 켜는 특이성이 필요하다.
- 현재 상태: NarX 질산염>아질산 선호[5], 문턱 튜닝[1]; 그러나 NarQ·아질산 교차[6][7].
- 해소 조건: 문턱 조정·AND 필터 회로로 아질산·저산소 대비 선택비 ≥20, 무질산 오검출 ≤1%.
- 예상 해소 시점: 2030년(최빈) ~ 2032년(비관), 확률 55%.
- 의존 관계: 없음.
- 대안 경로: 질산염 특이 riboswitch·직교 센서 병용.
G2. 습윤 축적·건조 판독 양립
- 정의: CaCO₃ 축적은 외팔보가 수성 환경에 접촉해야 일어나나(유체감쇠로 저Q), 판독은 고Q를 요구한다. 축적과 판독을 시분할해야 한다.
- 현재 상태: MICP 습윤 침전[15]·건조 공진 판독[22]은 각각 존재하나 시분할 통합 미실증.
- 해소 조건: 습윤 노출·축적 후 밀봉·건조하여 건조 판독 Q≥12를 회복하고, 외팔보 팁 근방 국소 축적으로 24 h ≥2 µg(균일 분포 시 등가 이동에 ~4.5 µg)을 유지.
- 예상 해소 시점: 2030년(최빈) ~ 2033년(비관), 확률 55%.
- 의존 관계: G1.
- 대안 경로: 소수성 판독 챔버·주기적 건조 사이클.
G3. 매설 말뚝 장기 판독
- 정의: 여러 달의 환경 변동 속에서 작은 공진 이동을 안정 판독해야 한다.
- 현재 상태: 피에조 임피던스·임펄스 판독 실증[26][29]; 장기 드리프트 보정 미확립[25].
- 해소 조건: 30일 영점 드리프트 ≤2%, 기준 공진기 대비 차동 판독.
- 예상 해소 시점: 2031년(최빈) ~ 2034년(비관), 확률 55%.
- 의존 관계: 없음.
- 대안 경로: 차동 기준 공진기·온습도 보정.
G4. 밴드 분리(건조 판독 품질계수)
- 정의: 축적 질량이 만드는 공진 이동이 건조 판독에서 한 선폭 이상 분리되어야 한다.
- 현재 상태: 국소공진 밴드 실증[19][20]; pg~ag 질량 분해능(진공·MHz)[22][23].
- 해소 조건: 건조 판독 Q≥12(선폭 ≤117 Hz) 또는 축적 ≥3.06 µg에서 Δf 분리.
- 예상 해소 시점: 2028년(최빈) ~ 2030년(비관), 확률 70%.
- 의존 관계: G2(건조 판독 상태).
- 대안 경로: 진공 봉지·저손실 재료·축적 목표 상향.
G5. 하이드로젤 세포 생존·질산염 공급·탄산염 안정성
- 정의: 봉입 세균이 지중에서 장기 생존하고 질산염이 충분히 공급되며, 축적 CaCO₃가 판독 전까지 용해되지 않아야 한다.
- 현재 상태: 하이드로젤 세균 봉입 장기 감지[33][34]; 토양 질산염 확산 정량[38][40]. 단, CaCO₃는 산성 토양(pH<7)에서 용해 가능.
- 해소 조건: 봉입 세균 30일 생존, 질산염 확산 공급 ≥설계 유량, 판독 전 축적 CaCO₃ 손실 ≤10%(중성~염기성 국소 환경 유지).
- 예상 해소 시점: 2029년(최빈) ~ 2032년(비관), 확률 60%.
- 의존 관계: 없음.
- 대안 경로: 포자형 균주·완충 매트릭스·산성토양 국소 완충.
4.2 관문 의존 그래프
flowchart TD
G1["G1: 질산염 특이 회로"] --> G2["G2: 습윤축적·건조판독 양립"]
G2 --> 벤치["벤치 공진이동 실증 (P1)"]
G4["G4: 밴드 분리 (건조 Q≥12)"] --> 벤치
G1 --> 통합["현장 말뚝 통합 (로드맵)"]
G3["G3: 매설 장기 판독"] --> 통합
G5["G5: 세포 생존·공급·탄산염 안정성"] --> 통합
벤치 --> 통합그림 2. 관문 의존 그래프. 주 예측 P1은 G1(무질산 대조 억제분)·G2·G4를 관문으로 하는 단일 외팔보 벤치 실증이다. 다중 공진기 선택 축적·매설 판독·장기 안정성은 로드맵이다.
4.3 마일스톤 로드맵
| 시점 | 마일스톤 | 판정 지표 (관측 조건) | 선행 관문 |
|---|---|---|---|
| 2028 | 고Q 건조 판독 공진기 | 건조 Q≥12·µg 축적 공진 이동 실증 | G4 |
| 2029 | 습윤 축적·건조 판독 시분할 | 외팔보당 24 h ≥2 µg 축적 후 건조 판독 | G2(G1) |
| 2030-06 | P1 실증(주 예측) | 단일 외팔보 인공토양 5 mM×24 h 공진 이동 ≥5%·무질산 ≤1% | G1·G2·G4 |
| 2033(전망) | 현장 말뚝 통합 | 다중 공진기·지중 매설·장기 판독·누적선량 기록 현장 실증 | 전체 |
마지막 행은 예측 명제가 아니라 후속 전망이며, 정식 예측은 2030-06 P1에서 종료된다.
4.4 실현 주체 분석
G1·G5는 합성생물학·환경미생물 그룹[1][33]이, G2는 MICP·미세가공 그룹[13][15]이, G4는 나노기계 공진기 그룹[22][23]이, G3는 구조 건전성·지반 그룹[29][30]이 각각 근접하다. 필요 자원은 학술 실험실 1~2곳 규모(합성생물학+미세가공+구조진동)로 차수 추정되며 대형 시설을 요구하지 않는다. 구조적 위험은 합성생물학·MICP·나노기계·지반공학이 좀처럼 한 팀에 모이지 않는 점이다 — 이 때문에 본고는 주 예측을 단일 그룹이 완주 가능한 단일 외팔보 벤치 변환에 둔다.
신뢰도 도출. P1은 무질산 대조 억제(G1의 대조 억제분, 전체 선택성보다 쉬움 ≈0.85)·습윤축적/건조판독 양립(G2 ≈0.85로, MICP 총생성 여유가 아니라 시분할 프로토콜의 실현성)·건조 판독 밴드 분리(G4 ≈0.70)를 필요조건으로 한다. 세 관문이 근사 독립이면 곱 ≈0.85×0.85×0.70=0.506이며, 단일 그룹이 하나의 미세가공·프로토콜을 확립하면 나머지도 풀릴 양의 상관을 고려해 55%로 둔다. (앞선 판본에서 MICP 처리량 여유를 G2 완화 근거로 든 것은 오류로, G2의 본질은 공간·시분할 실현성이지 총생성량이 아니다.)
5. 반증 조건과 예측 선언
5.1 예측 선언
P1 (주 예측). BRND의 생광물–공진 변환은 2030년 6월까지 단일 연구그룹에 의해 다음 정량 조건을 만족하는 실험실 시연 형태로 실증된다: 단일 외팔보 공진기(건조 판독 품질계수 Q≥12)가 인공토양 5 mM 질산염 24시간 노출·축적 후 건조 판독에서 공진주파수 이동 ≥8.5%(팁 국소 축적 2 µg 이상)를 보이고, 무질산 대조는 ≤1%에 머문다. (신뢰도 55%)
P2 (보조 예측). BRND의 질산염 감지 회로는 2032년 6월까지, 아질산·저산소에 대해 선택비 ≥20으로 질산염에만 urease를 켜고 무질산 오검출 ≤1%를 유지하는 형태로 실증된다. (신뢰도 50%)
P3 (보조 예측). BRND는 2033년 6월까지, 누적선량 0–120 mM·h와 공진주파수 이동의 결정계수 R²≥0.90의 선형 기록을 보이는 형태로 실증된다. (신뢰도 45%)
5.2 반증 조건
F1 (원리적, P1). 단일 외팔보에 질산염 유도 MICP 탄산염이 24시간에 유효 축적되어 건조 판독 공진 이동을 무질산 대조와 통계적으로 구별되게(이동 ≥2%, 사전등록 표본수·유의수준하) 만들지 못함이 2029년 12월까지 동료심사 문헌으로 공표되면 P1은 기각된다.
F2 (경로, P1). 제안 공진기(건조 판독 Q≥12)가 5 mM×24시간 노출에서 공진 이동 ≥5%·무질산 대조 ≤1%를 재현하지 못함이 2030년 6월까지 확정되면 P1은 기각된다.
F3 (경로, P2). 질산염 감지 회로가 아질산·저산소에 대해 선택비 ≥20을 달성하지 못하거나 무질산 오검출 >1%임이 2032년 6월까지 확정되면 P2는 기각된다.
F4 (경로, P3). 누적선량(0–120 mM·h)과 공진주파수 이동의 R²가 0.90에 미치지 못함(회로 포화·기질 고갈에 의한 비선형)이 2033년 6월까지 확정되면 P3는 기각된다.
F-말미 (시한, P1). 2030년 6월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 P1은 기각된다(expired).
5.3 판정 프로토콜
판정 근거로 동료심사 문헌, 공개 시연 기록을 인정한다. 부분 실현(partially_verified)은 P1의 공진 이동이 목표(8.5%)의 80% 이상(≥6.8%)이면서 무질산 대조 ≤1.25%·인공토양·24시간·건조 판독 조건을 충족한 경우로 한정한다. 판정 곤란 시에는 기각으로 간주한다. 예측검증위원회는 각 예측 시한 도래 후 90일 이내에 판정한다.
5.4 예측 등록표
| 항목 | 내용 |
|---|---|
| 기술 명칭 (약어) | 생광물 공진 질산염 누적선량계 (BRND) |
| 주 예측 시한 | 2030-06 |
| 정량 조건 | 단일 외팔보(건조 판독 Q≥12) 인공토양 5 mM 질산염×24 h 공진 이동 ≥8.5%(팁 국소)·무질산 대조 ≤1% |
| 실증 수준 | 실험실 시연 (lab_demo) |
| 신뢰도 | 55% (P2 50%·P3 45%) |
| 반증 조건 수 | 5건: F1·F2·F-말미(P1) / F3(P2) / F4(P3) |
| 판정 주체·기한 | 예측검증위원회, 각 예측 시한 도래 후 90일 이내 |
6. 파급 효과와 위험
6.1 과학·기술 파급
생광물–공진 변환의 벤치 실증 시 (1) 화학 노출을 비휘발 기계 질량으로 저장하는 "생광물 메모리" 소자군이 열리며, 질산염 외 인산·중금속·pH 누적선량에도 확장된다. (2) 미생물 유전자 회로가 국소공진 메타물질의 밴드를 프로그램하는 설계가 생물–기계 인터페이스 일반에 이전된다. (3) 그 위에 질산염 특이 회로(G1)·다중 공진기 선택 축적·매설 판독(G3)·세포 생존(G5)을 통합하면 지중 무전원 누적선량 관측망으로 확장되며, 이는 본고가 로드맵으로 제시한 후속 전망이다. 이상은 본 변환의 성능이 직접 가능케 하는 1차 파급에 한정한다.
6.2 산업·경제 파급
무전원·비휘발 질산염 누적선량 기록은 정밀 시비·지하수 질산염 오염 감시의 하드웨어 계층을 형성할 잠재력이 있다. 대체 대상은 반복 토양 채취·실험실 분석의 비용이다. 시장 규모의 특정 수치나 개별 기업·종목 서술은 본고 범위가 아니다.
6.3 위험과 오용 가능성
이중용도 우려는 낮다. 출력은 국소 공진 상태 변화이며 무기·감시로의 전용 경로가 직접적이지 않다. 환경 부담으로는 유전자변형 미생물의 토양 방출이 규제 대상이므로, 생물격리 하이드로젤[33]과 포자 회수·불활성화 설계가 진입장벽이자 필수 요건이다. 또한 저장 매질인 CaCO₃는 산성 토양에서 용해될 수 있어 "비휘발" 기록의 장기 안정성은 국소 완충·판독 주기 설계에 의존한다(G5). 이는 현장 배치(로드맵) 단계의 핵심 과제다.
6.4 예측의 상호작용
본 예측의 공표는 합성생물학·MICP·나노기계 그룹의 통합 착수를 유인하는 자기실현 효과를 가질 수 있다. 반대로 전기화학 질산염 센서 경로가 성숙해 자원이 그쪽에 머무는 자기부정 효과도 있다. 주 예측을 단일 그룹이 완주 가능한 단일 외팔보 벤치 변환에 한정했으므로 이 상호작용이 P1 신뢰도에 미치는 영향은 작다고 보아 55%를 조정하지 않았다.
이해상충
선언할 이해상충이 없다.
참고문헌
[1] Landry, B.P., Palanki, R., Dyulgyarov, N., Hartsough, L.A., Tabor, J.J. "Phosphatase activity tunes two-component system sensor detection threshold." Nature Communications 9, 1433, 2018. https://doi.org/10.1038/s41467-018-03929-y [2] Prest, A.G., Winson, M.K., Hammond, J.R., Stewart, G.S. "The construction and application of a lux-based nitrate biosensor." Letters in Applied Microbiology 24(5), 355–360, 1997. https://doi.org/10.1046/j.1472-765x.1997.00064.x [3] Taylor, C.J., Bain, L.A., Richardson, D.J., Spiro, S., Russell, D.A. "Construction of a whole-cell gene reporter for the fluorescent bioassay of nitrate." Analytical Biochemistry 328(1), 60–66, 2004. https://doi.org/10.1016/j.ab.2004.01.013 [4] DeAngelis, K.M., Ji, P., Firestone, M.K., Lindow, S.E. "Two Novel Bacterial Biosensors for Detection of Nitrate Availability in the Rhizosphere." Applied and Environmental Microbiology 71(12), 8537–8547, 2005. https://doi.org/10.1128/AEM.71.12.8537-8547.2005 [5] Lee, A.I., Delgado, A., Gunsalus, R.P. "Signal-Dependent Phosphorylation of the Membrane-Bound NarX Two-Component Sensor-Transmitter Protein of Escherichia coli: Nitrate Elicits a Superior Anion Ligand Response Compared to Nitrite." Journal of Bacteriology 181(17), 5309–5316, 1999. https://doi.org/10.1128/JB.181.17.5309-5316.1999 [6] Chiang, R.C., Cavicchioli, R., Gunsalus, R.P. "Identification and characterization of narQ, a second nitrate sensor for nitrate-dependent gene regulation in Escherichia coli." Molecular Microbiology 6(14), 1913–1923, 1992. https://doi.org/10.1111/j.1365-2958.1992.tb01364.x [7] Saleh-Lakha, S., Shannon, K.E., Henderson, S.L., Zebarth, B.J., Burton, D.L., Goyer, C., Trevors, J.T. "Effect of Nitrate and Acetylene on nirS, cnorB, and nosZ Expression and Denitrification Activity in Pseudomonas mandelii." Applied and Environmental Microbiology 75(15), 5082–5087, 2009. https://doi.org/10.1128/AEM.00777-09 [8] Härtig, E., Zumft, W.G. "Kinetics of nirS Expression (Cytochrome cd1 Nitrite Reductase) in Pseudomonas stutzeri during the Transition from Aerobic Respiration to Denitrification." Journal of Bacteriology 181(1), 161–166, 1999. https://doi.org/10.1128/JB.181.1.161-166.1999 [9] Stocks-Fischer, S., Galinat, J.K., Bang, S.S. "Microbiological precipitation of CaCO₃." Soil Biology and Biochemistry 31(11), 1563–1571, 1999. https://doi.org/10.1016/S0038-0717(99)00082-6 [10] Hammes, F., Boon, N., de Villiers, J., Verstraete, W., Siciliano, S.D. "Strain-Specific Ureolytic Microbial Calcium Carbonate Precipitation." Applied and Environmental Microbiology 69(8), 4901–4909, 2003. https://doi.org/10.1128/AEM.69.8.4901-4909.2003 [11] Whiffin, V.S., van Paassen, L.A., Harkes, M.P. "Microbial Carbonate Precipitation as a Soil Improvement Technique." Geomicrobiology Journal 24(5), 417–423, 2007. https://doi.org/10.1080/01490450701436505 [12] Okwadha, G.D.O., Li, J. "Optimum conditions for microbial carbonate precipitation." Chemosphere 81(9), 1143–1148, 2010. https://doi.org/10.1016/j.chemosphere.2010.09.066 [13] Tobler, D.J., Cuthbert, M.O., Greswell, R.B., Riley, M.S., Renshaw, J.C., Handley-Sidhu, S., Phoenix, V.R. "Comparison of rates of ureolysis between Sporosarcina pasteurii and an indigenous groundwater community under conditions required to precipitate large volumes of calcite." Geochimica et Cosmochimica Acta 75(11), 3290–3301, 2011. https://doi.org/10.1016/j.gca.2011.03.023 [14] Lauchnor, E.G., Topp, D.M., Parker, A.E., Gerlach, R. "Whole cell kinetics of ureolysis by Sporosarcina pasteurii." Journal of Applied Microbiology 118(6), 1321–1332, 2015. https://doi.org/10.1111/jam.12804 [15] Mitchell, A.C., Ferris, F.G. "The Influence of Bacillus pasteurii on the Nucleation and Growth of Calcium Carbonate." Geomicrobiology Journal 23(3–4), 213–226, 2006. https://doi.org/10.1080/01490450600724233 [16] Rahmaninezhad, S.A., Houshmand, M., Sadighi, A., Ahmari, K., Kamireddi, D., Street, R.M., Farnam, Y.A., Schauer, C.L., Najafi, A.R., Sales, C.M. "Overcoming the inhibitory effects of urea to improve the kinetics of microbial-induced calcium carbonate precipitation (MICCP) by Lysinibacillus sphaericus strain MB284." Journal of Bioscience and Bioengineering 137(6), 439–447, 2024. https://doi.org/10.1016/j.jbiosc.2024.03.004 [17] Liu, Z., Zhang, X., Mao, Y., Zhu, Y.Y., Yang, Z., Chan, C.T., Sheng, P. "Locally Resonant Sonic Materials." Science 289(5485), 1734–1736, 2000. https://doi.org/10.1126/science.289.5485.1734 [18] Yang, Z., Mei, J., Yang, M., Chan, N.H., Sheng, P. "Membrane-Type Acoustic Metamaterial with Negative Dynamic Mass." Physical Review Letters 101(20), 204301, 2008. https://doi.org/10.1103/PhysRevLett.101.204301 [19] Oudich, M., Senesi, M., Assouar, M.B., Ruzenne, M., Sun, J.-H., Vincent, B., Hou, Z., Wu, T.-T. "Experimental evidence of locally resonant sonic band gap in two-dimensional phononic stubbed plates." Physical Review B 84(16), 165136, 2011. https://doi.org/10.1103/PhysRevB.84.165136 [20] Xiao, Y., Wen, J., Yu, D., Wen, X. "Flexural wave propagation in beams with periodically attached vibration absorbers: Band-gap behavior and band formation mechanisms." Journal of Sound and Vibration 332(4), 867–893, 2013. https://doi.org/10.1016/j.jsv.2012.09.035 [21] Thundat, T., Wachter, E.A., Sharp, S.L., Warmack, R.J. "Detection of mercury vapor using resonating microcantilevers." Applied Physics Letters 66(13), 1695–1697, 1995. https://doi.org/10.1063/1.113896 [22] Lavrik, N.V., Datskos, P.G. "Femtogram mass detection using photothermally actuated nanomechanical resonators." Applied Physics Letters 82(16), 2697–2699, 2003. https://doi.org/10.1063/1.1569050 [23] Ilic, B., Craighead, H.G., Krylov, S., Senaratne, W., Ober, C., Neuzil, P. "Attogram detection using nanoelectromechanical oscillators." Journal of Applied Physics 95(7), 3694–3703, 2004. https://doi.org/10.1063/1.1650542 [24] Chaste, J., Eichler, A., Moser, J., Ceballos, G., Rurali, R., Bachtold, A. "A nanomechanical mass sensor with yoctogram resolution." Nature Nanotechnology 7(5), 301–304, 2012. https://doi.org/10.1038/nnano.2012.42 [25] Salawu, O.S. "Detection of structural damage through changes in frequency: a review." Engineering Structures 19(9), 718–723, 1997. https://doi.org/10.1016/S0141-0296(96)00149-6 [26] Park, G., Sohn, H., Farrar, C.R., Inman, D.J. "Overview of piezoelectric impedance-based health monitoring and path forward." Shock and Vibration Digest 35(6), 451–463, 2003. https://doi.org/10.1177/05831024030356001 [27] Gu, H., Song, G., Dhonde, H., Mo, Y.L., Yan, S. "Concrete early-age strength monitoring using embedded piezoelectric transducers." Smart Materials and Structures 15(6), 1837–1845, 2006. https://doi.org/10.1088/0964-1726/15/6/038 [28] Mezheritsky, A. "Q-Factor Spectrum of a Piezoceramic Resonator and Method for Piezoelectric Loss Factor Determination." IEEE Transactions on Ultrasonics, Ferroelectrics, and Frequency Control 64(11), 1747–1756, 2017. https://doi.org/10.1109/TUFFC.2017.2748901 [29] Finno, R.J., Gassman, S.L. "Impulse Response Evaluation of Drilled Shafts." Journal of Geotechnical and Geoenvironmental Engineering 124(10), 965–975, 1998. https://doi.org/10.1061/(ASCE)1090-0241(1998)124:10(965) [30] Ertel, J.-P., Niederleithinger, E., Grohmann, M. "Advances in pile integrity testing." Near Surface Geophysics 14(6), 503–512, 2016. https://doi.org/10.1002/nsg.146002 [31] Ding, X., Liu, H., Liu, J., Chen, Y. "Wave Propagation in a Pipe Pile for Low-Strain Integrity Testing." Journal of Engineering Mechanics 137(9), 598–609, 2011. https://doi.org/10.1061/(ASCE)EM.1943-7889.0000263 [32] Manna, B., Baidya, D.K. "Dynamic nonlinear response of pile foundations under vertical vibration—Theory versus experiment." Soil Dynamics and Earthquake Engineering 30(6), 456–469, 2010. https://doi.org/10.1016/j.soildyn.2010.01.002 [33] Tang, T.-C., Tham, E., Liu, X., Yehl, K., Rovner, A.J., Yuk, H., de la Fuente-Nunez, C., Isaacs, F.J., Zhao, X., Lu, T.K. "Hydrogel-based biocontainment of bacteria for continuous sensing and computation." Nature Chemical Biology 17(6), 724–731, 2021. https://doi.org/10.1038/s41589-021-00779-6 [34] Li, P., Müller, M., Chang, M.W., Frettlöh, M., Schönherr, H. "Encapsulation of Autoinducer Sensing Reporter Bacteria in Reinforced Alginate-Based Microbeads." ACS Applied Materials & Interfaces 9(27), 22321–22331, 2017. https://doi.org/10.1021/acsami.7b07166 [35] Ma, C., Li, J., Zhang, B., Liu, C., Zhang, J., Liu, Y. "Hydrogel Microparticles Functionalized with Engineered Escherichia coli as Living Lactam Biosensors." Sensors 19(24), 5556, 2019. https://doi.org/10.3390/s19245556 [36] Moya-Ramírez, I., Kotidis, P., Marbiah, M., Kim, J., Kontoravdi, C., Polizzi, K.M. "Polymer Encapsulation of Bacterial Biosensors Enables Coculture with Mammalian Cells." ACS Synthetic Biology 11(4), 1303–1314, 2022. https://doi.org/10.1021/acssynbio.1c00577 [37] de Cockborne, A.M., Jauzein, M., Stengel, P., Guennelon, R. "Variation du coefficient de diffusion de NO₃⁻ dans les sols: influence de la teneur en eau et de la porosité." Agronomie 8(10), 905–914, 1988. (DOI 미부여; AGRIS 서지 확인) [38] Nagarajah, T., Phillips, R.E., Leggett, J.E. "Diffusion and Mass Flow of Nitrate-Nitrogen into Corn Roots Grown Under Field Conditions." Agronomy Journal 68(1), 67–72, 1976. https://doi.org/10.2134/agronj1976.00021962006800010018x [39] Allred, B.J., Bigham, J.M., Brown, G.O. "The Impact of Clay Mineralogy on Nitrate Mobility Under Unsaturated Flow Conditions." Vadose Zone Journal 6(2), 221–232, 2007. https://doi.org/10.2136/vzj2006.0064 [40] Tindall, J.A., Petrusak, R.L., McMahon, P.B. "Nitrate transport and transformation processes in unsaturated porous media." Journal of Hydrology 169(1–4), 51–94, 1995. https://doi.org/10.1016/0022-1694(94)02666-Y
부록 A. 신규성 검증 기록
검색일 2026-07-23. 문헌 색인(Crossref·PubMed)과 특허 공개 색인(Google Patents·WIPO·USPTO·Espacenet)을 대조하였다.
| 데이터베이스 | 검색식(요지) | 결과 | 판정 |
|---|---|---|---|
| 특허·문헌 색인 | ("nitrate" OR "biosensor") AND ("calcium carbonate" OR "MICP") AND ("resonator" OR "cantilever") | 동일 구성 0건 | 통합 부재 |
| 특허 색인 | ("cumulative dose" AND "microbial") AND ("non-volatile" OR "resonant") | 근접 특허(아래) | 요소 분산 보유 |
가장 근접한 선행과 차이(구성요소 수준):
| 선행 | 개시 내용 | BRND와의 차이 |
|---|---|---|
| WO2008120979A1 | 지중 질산염-미생물 CaCO₃ 침전(지반 개량) | 질산염을 전자수용체로 쓰는 탈질 경로; 질산염이 urease를 여닫는 센서 입력 아님; 공진기·누적기억 없음 |
| US9494541B2 | 비가역 반응물질 이용 누적 공진 선량계 | 미생물·질산염·MICP 없음 |
| US11850290B2 / WO2018017845A1 | 하이드로젤 세균 봉입·SCRIBE 화학물질 기억 | 기억매체가 DNA·세포상태(CaCO₃ 질량 아님); 공진 판독·질산염 특이 MICP 없음 |
| WO2001031328A1 / US6886406B1 | 유정 공진 스케일(CaCO₃) 질량 감시 | 자연 물리·화학 스케일(미생물 아님); 질산염 감지·기억 없음; 오히려 자기세정 |
| WO2017049182A1; US8474319B2 | 질산염 바이오센서(NarX/NarL); 피에조 외팔보 질량 공진 | 각각 출력이 urease/CaCO₃ 아님; 생물 트리거 없음 |
판정: 공개자료 스크리닝 기준 동일 구성 선행은 발견되지 않았다(정식 FTO 의견 아님). 구성 요소가 여러 특허에 분산되어 있으므로, 본 기술의 비자명성은 "질산염 urease 게이팅 → 생광물 질량 → 국소공진 메타물질 밴드 프로그래밍 → 무전원 누적선량 판독"의 결합에 있다.
부록 B. 예측 등록 카드 (기계가독)
prediction_card:
paper_id: "YJ-2026Q3-12"
tech_name: "생광물 공진 질산염 누적선량계"
tech_name_en: "Biomineralized Resonant Nitrate Dosimeter (BRND)"
primary_prediction:
deadline: "2030-06"
demonstration_level: "lab_demo"
quantitative_conditions:
- metric: "resonance_shift_5mM_nitrate_24h_dry_readout"
operator: ">="
value: 8.5
unit: "percent"
- metric: "no_nitrate_control_shift"
operator: "<="
value: 1
unit: "percent"
- metric: "dry_readout_quality_factor_Q"
operator: ">="
value: 12
unit: "dimensionless"
confidence: 55
falsification:
- id: "F1"
type: "principle"
condition: "단일 외팔보 질산염 유도 MICP 축적이 24 h 건조 판독 공진 이동을 무질산 대조와 구별(≥2%) 불가임이 공표"
check_by: "2029-12"
- id: "F2"
type: "pathway"
condition: "제안 공진기(건조 Q≥12)가 5 mM×24 h에서 공진 이동 ≥8.5%·무질산 ≤1% 미재현 확정"
check_by: "2030-06"
- id: "F-deadline"
type: "deadline"
condition: "2030-06까지 P1 정량 조건 미관측"
check_by: "2030-06"
adjudication:
window_days: 90
partial_verification_rule: "인공토양·24 h·건조 판독 조건에서 공진 이동이 목표 8.5%의 80% 이상(≥6.8%)이고 무질산 대조 ≤1.25%"
unresolvable_defaults_to: "falsified"
