빙염 계절전지 음향 비콘: 해빙 상전이의 시간 순서를 전력 조건으로 삼는 무전원 융빙 검출 소자

Cryo-Haline Seasonal-Cell Acoustic Beacon: A Power-Free Melt-Onset Detector that Uses the Temporal Order of Sea-Ice Phase Change as its Power Condition

초록

극지 해빙에서 봄 융빙 개시를 개별 지점 단위로, 전원·시계·위성 없이, 사건이 발생해야만 작동하는 방식으로 검출·기록하는 능력은 부재하다. 극지 부표는 배터리와 시계로 상시 표본하며, 염분차 발전과 무전원 트리거는 각각 존재하나 결합된 적이 없다. 본고는 다섯 분야 — 역전기투석(RED), 해빙 brine rejection 열역학, 수중음향 비콘, 극지 무전원 관측, 저전력 저장·무전원 트리거 — 를 결합한다. 핵심 착상은 검출 대상이 에너지를 공급하지 않는다는 점이다: 겨울 배제 고염 brine을 저장해 두고, 봄 융빙수(저염 스트림)가 생겨야만 두 스트림의 염도차로 RED 회로가 닫혀 충전이 시작되며, 충전이 임계까지 차야만 단발 송신이 트리거된다. 같은 계절 상전이가 센서 입력·에너지원·시간 게이트를 겸한다. 본고는 이 소자를 빙염 계절전지 음향 비콘(CSAB)으로 명명한다. 주 예측: 이 계절전지의 실험실 실증이 2030년 6월까지 단일 연구그룹에 의해, 제안 스택(막면적 16 cm²·30 셀쌍)이 0°C·저농도(brine 2 M 대 융빙수 0.01 M) 실험실 급액 24시간에 저장에너지 ≥50 J(단발 송신·제어 부하 약 5 J의 10배)를 재현하는 형태로 달성된다(신뢰도 60%). 대표 반증: 0.01 M·0°C 셀쌍 실효 면적저항이 약 1,700 Ω·cm²를 넘어 저장에너지가 부하의 10배에 못 미치면 기각된다. 무전원 유량·융빙 게이팅·얼음 음향 링크를 통합한 계절 비콘은 후속 로드맵으로 둔다.

주제어: 역전기투석, 해빙 brine rejection, 염분차 발전, 무전원 트리거, 수중음향 비콘, 극지 관측, 융빙 검출, 계절 상전이

Abstract

The ability to detect and record spring-melt onset in sea ice, at individual points, without power, clocks, or satellites, and only if the event occurs, is absent. Polar buoys sample continuously with batteries and clocks, while salinity-gradient power and power-free triggers exist separately but have never been combined. This work joins five fields — reverse electrodialysis (RED), sea-ice brine-rejection thermodynamics, underwater acoustic beacons, power-free polar observation, and low-power storage with power-free triggers. The key premise is that the detected event supplies no energy: rejected winter brine is stored, and only when spring meltwater appears does the salinity difference close the RED circuit and begin charging; only when charge reaches a threshold is a single transmission triggered. The same phase change serves as sensor input, energy source, and time gate. We name this the Cryo-Haline Seasonal-Cell Acoustic Beacon (CSAB). Primary prediction: by June 2030, a single group will demonstrate in the laboratory that the proposed stack (16 cm², 30 cell pairs) reproducibly stores ≥50 J over 24 h under 0°C, low-concentration (brine 2 M vs meltwater 0.01 M) lab-fed conditions, i.e. ten times a ~5 J single-transmit-plus-control load (confidence 60%). Representative falsifier: rejected if the 0.01 M, 0°C cell-pair effective areal resistance exceeds ~1,700 Ω·cm² so stored energy falls below ten times the load. A seasonal beacon integrating power-free flow, melt gating, and an under-ice acoustic link is left as a roadmap.

Keywords: reverse electrodialysis, sea-ice brine rejection, salinity-gradient power, power-free trigger, underwater acoustic beacon, polar observation, melt-onset detection, seasonal phase change

1. 서론: 왜 이 기술은 아직 존재하지 않는가

극지 해빙의 봄 융빙 개시는 해빙 질량수지와 항행의 분기점이다. 이를 넓은 면적에 걸쳐 개별 지점 단위로 감시하려면 다수의 저비용 노드가 필요하나, 오늘날의 노드는 모두 전원과 시계를 요구한다. 본 장은 그 부재가 부품의 미성숙이 아니라, 계절 사건 자체를 전력 발생 조건으로 삼는 결합이 시도된 적 없다는 구조적 문제임을 밝힌다.

1.1 문제 정의

요구되는 기능은 다음과 같다. 입력: 해빙의 계절 상전이 — 겨울 동결로 배제되는 고염 brine과 봄 융빙으로 생기는 저염수. 출력: "융빙 개시" 사건을, 외부 전원·시계 없이, 사건 발생 시에만 소비되는 저장 전력으로 1회 음향 송신 또는 비가역 기록. 제약: 소비전력 0(상시 표본·배터리·발진기 불허), 개별 지점 부착. 본고가 검증하는 핵심 능력은 그중에서도 계절 염도차만으로 유용한 전기에너지를 저온에서 저장하는 무전원 전지다.

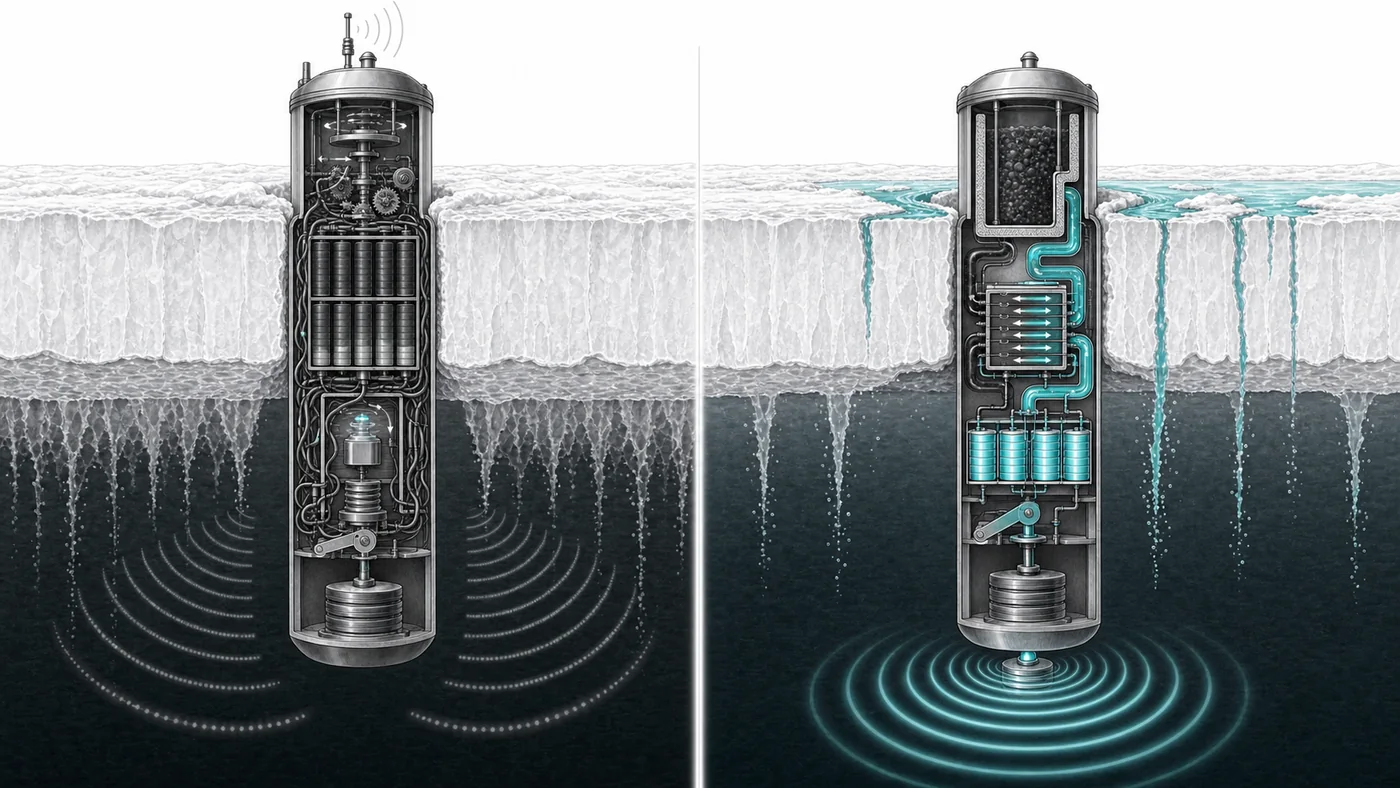

1.2 기존 기술의 한계 지도

1.2절의 구조적 한계 — 계절 사건을 전력 조건으로 삼는 결합의 부재 — 는 물리 법칙상의 상한이 아니다. 각 분야가 필요한 조각을 독립적으로 입증해 왔다(2장).

1.3 본고의 주장과 구성

기존 한계인 "계절 사건 검출 → 무전원 전력 → 게이팅된 송신"의 단절은, RED(분야 A)의 염도차 발전과 해빙 brine rejection(분야 B)이 제공하는 계절적 고염/저염 스트림, 그리고 무전원 트리거·저장(분야 D·E)의 결합으로 해소된다(2장). 그 결합체가 CSAB이며(3장), 그 핵심인 저온 계절전지는 관문 G1~G5를 거쳐 실증된다(4~5장). 본고의 주 예측은 이 계절전지의 실험실 실증이고, 무전원 유량·음향 링크를 통합한 계절 비콘은 후속 로드맵으로 둔다.

2. 문헌 종합

2.1 수집물 개요

근거는 다섯 분야에 걸친 실존 문헌 42편이다(1983–2026년, 영문 동료심사 중심). 분포는 A(RED) 9편, B(해빙 brine) 8편, C(수중음향) 8편, D(극지 무전원 관측) 8편, E(저장·트리거) 9편이다. 본고의 논증에는 각 분야의 대표 성과가 직접 인용되며, 나머지는 성숙 궤적과 대안 방식의 배경 근거다. 영문 색인·DOI 대조에 의존하였으므로 비색인 문헌의 누락 가능성을 자진 신고한다.

2.2 분야별 최신 성과

2.2.1 역전기투석(RED)·염분차 발전

RED는 자연·인공 염도차에서 유용 전력을 냄이 널리 입증되었다. 다만 이 분야 단독으로는 전력원일 뿐 계절 사건 검출과 무관하며, 결정적으로 실측이 대개 상온~40°C·적정농도에 한정된다. 저농도(<0.1 M)에서 막 면적저항이 급증하고[3] 저온일수록 출력이 감소하므로[9], 해빙 인접의 0°C·저농도 조건은 별도의 설계 여유를 요구한다(관문 G1).

2.2.2 해빙 brine rejection·동결농축 열역학

해빙은 겨울 동결 시 고염 brine을 배제·보유하고[10][17], brine network는 액상분율 약 5%에서 연결되며[11], 봄 융빙수가 이를 빠르게 flushing한다[12][15]. 즉 계절 상전이가 고염·저염 두 스트림을 물리적 시간 순서로 제공한다. 다만 이것이 곧바로 "깨끗한 두 저장 스트림"을 보장하지는 않아 역확산·혼합·동결파손을 다루는 유체 설계가 필요하다(관문 G4).

2.2.3 수중음향 통신·비콘

얼음 아래 음향 전파와 저전력 비콘, 그리고 짧은 chirp의 정합필터 처리이득이 각각 입증되었다[18][24][25]. 본 개념에는 장거리 데이터 통신이 아니라 짧은 단발 chirp + 수신단 정합필터 처리이득이 적합하다. 다만 얼음면 산란 초과손실이 크고 변동적이어서[19][20] 1 km 링크 예산은 실측 검증이 필요하다(관문 G2).

2.2.4 극지 무전원·자율 관측

극지 자율 노드는 성숙했으나 모두 전원·시계에 의존한다. Seebeck 부표[26]는 무전원 발전의 선례이나 온도차 상시 발전이며 계절 사건을 전력 조건으로 삼지 않는다. 본 기술은 이 분야에 계절 염도차 게이팅이라는 결여 요소를 더한다.

2.2.5 저전력 저장·무전원 트리거

저온 슈퍼커패시터는 −50°C급에서도 고성능을 유지하며[34][36][37], 무전원 임계 트리거는 hydrogel·MEMS·SMA·수동 열스위치로 입증되었다[38][39][40][42]. 특히 전압이 임계를 넘을 때만 도통하는 무전원 임계 스위치[38][39]는 본 소자의 방전 게이팅에 직접 쓰인다. 다만 극지 해수 부식·압력을 견디는 저온 방전 트리거는 새 설계가 필요하다(관문 G3).

2.3 교차 신호 분석

2.3.1 신호 S1: 계절 순서가 회로를 닫는다

겨울 동결로 배제된 고염 brine[10][17]과 봄 융빙수[12][15]는 시간적으로 분리되어 나타난다. 고염 스트림을 저장해 두면, 저염 스트림이 생기는 순간에만 RED 회로가 닫혀 충전이 시작된다[2][7]. ① 물리량 인터페이스: 분야 A의 입력(두 농도의 스트림)과 분야 B의 출력(계절적 고염·저염수)은 동일한 이온 활동도 물리량이다. ④ 공정·환경 호환은 미충족이다: RED 실측이 상온·적정농도에 치우쳐 있어 0°C·저농도(융빙수 ~0.01 M) 성능이 관문 G1이다.

2.3.2 신호 S2: 검출은 충전을 열고, 방전은 충전 완료가 연다

융빙 사건은 RED 충전을 시작시킬 뿐 송신 에너지를 대지 않는다. 송신은 슈퍼커패시터[36] 전압이 임계 V_th에 도달(= 충전 완료)했을 때 무전원 임계 스위치[38][39]가 방전 경로를 열어야 일어난다. 즉 융빙 = 충전 개시(사건 검출), 전압 임계 도달 = 방전 트리거(시간 게이트)로 역할이 분리되어, 충전과 방전이 시간적으로 순차 진행된다. ② 스케일 정합: 24시간 충전으로 V_th를 넘는 저장이 이루어지고 일시적 염도 요동은 임계에 못 미쳐야 하며, 이것이 관문 G3다. 검출 대상이 게이트일 뿐이므로 "미약한 계절 신호의 에너지로 송신한다"는 비약이 없다.

2.3.3 신호 S3: 저장 전력이 짧은 chirp를 얼음 아래로 보낸다

저장한 수 줄(J) 규모 전력으로 단발 chirp를 송신하고, 수신단(계류·육상)이 정합필터로 처리이득을 얻어 검출한다[24][25]. ① 음향 인터페이스: 짧은 chirp의 1 km 얼음 아래 SNR이 정합필터 이득을 포함해 임계를 넘는지가 미확정 항목으로 관문 G2다.

2.4 종합

이상의 신호는 CSAB의 핵심 — 계절 상전이가 전력 조건이 되는 무전원 계절전지 — 의 부재가 원리의 문제가 아니라 결합의 문제임을 시사한다. 결합에 필요한 잔여 조건은 관문 G1~G5이며 4장에서 다룬다.

3. 예측 기술 명세

3.1 명칭 부여와 신규성 진술

명칭. 국문 "빙염 계절전지 음향 비콘", 영문 "Cryo-Haline Seasonal-Cell Acoustic Beacon", 약어 CSAB. 명칭은 작동 원리(빙염 계절차로 충전되는 전지가 음향 비콘을 구동)를 기술한다.

신규성 진술. 본 명세의 핵심 구성 — "겨울 배제 brine 저장 → 봄 융빙수 유입으로만 닫히는 RED 충전 → 전압 임계 도달 시의 게이팅된 단발 음향 송신"의 통합 — 의 기술은 2026-07-23 기준 문헌 색인 및 특허 데이터베이스 대조에서 동일 구성으로 확인되지 않았다(부록 A). 가장 근접한 선행은 다음이다. (i) 환경 에너지 수확 → 슈퍼커패시터 축전 → 전압 임계 도달 시 송신의 전기적 골격[관련 특허 US10931135B2] — 그러나 RED·해빙·두 염도 스트림·수중음향이 없고 반복 RF 송신이다. (ii) 염도차 발전(RED)으로 센서·통신을 자립 구동[2][7 및 관련 특허 US11684762B2] — 전력원일 뿐 계절 사건·brine/융빙수 발생 순서를 하드웨어 조건으로 쓰지 않는다. (iii) 무전원 임계 트리거[38][40] 및 수중음향 비콘[관련 특허 US3992692A] — 방아쇠가 온도·기계·해수 침수이며 계절 염도 사건이 아니고, 후자는 배터리 구동이다. 근접 기술 모두 방아쇠·게이팅·에너지 결합 중 하나 이상에서 구성요소 수준으로 다르며, 본 기술의 비자명성은 "겨울에 저장된 brine과 봄에 뒤늦게 발생한 융빙수가 모두 있어야 RED 경로가 완성되고 그 결과로만 단발 송신이 일어나는 시간 순서 하드웨어"에 있다.

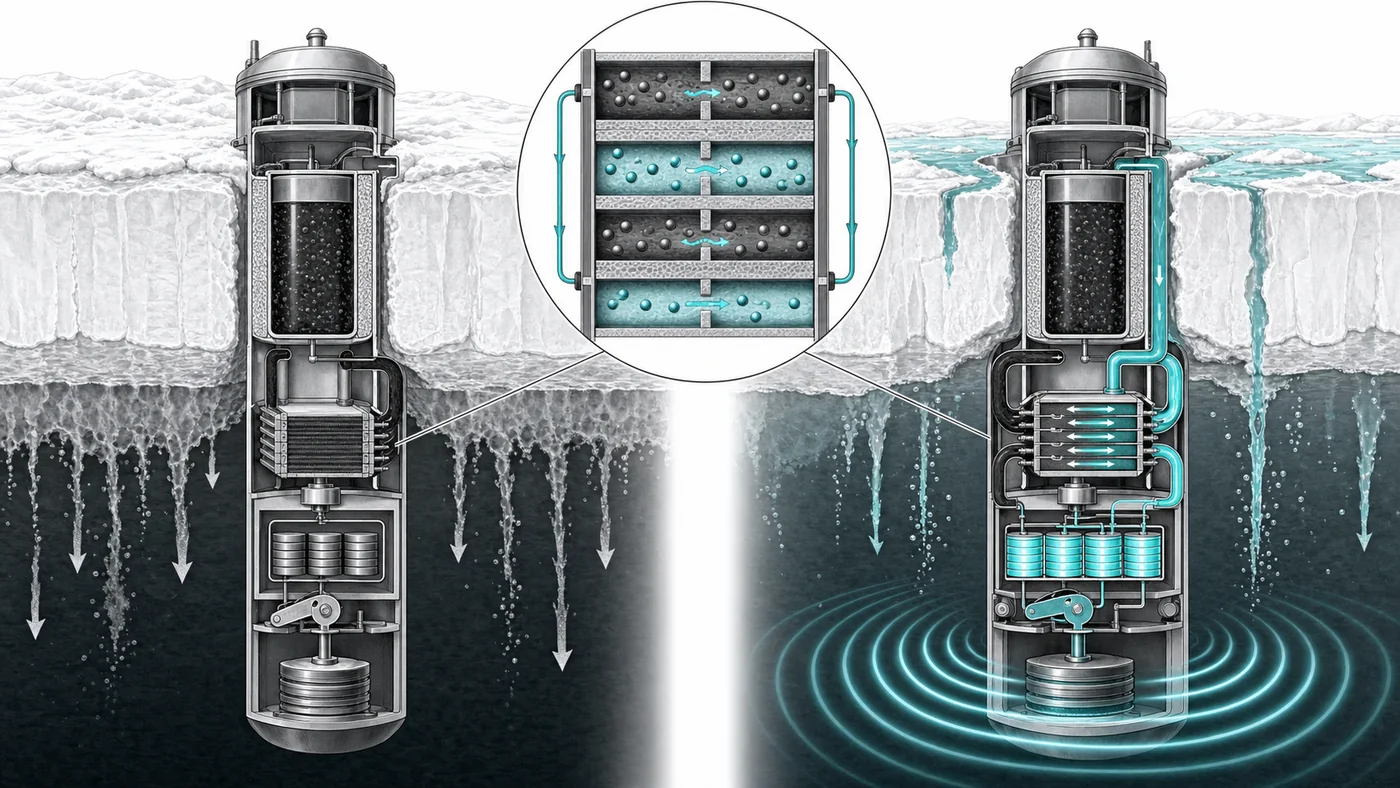

3.2 작동 원리

각 단계는 실증된 구성요소 현상([실증: n])이거나 관문으로 등재된 미실증 단계([관문 Gn])다.

1. 겨울 brine 저장 — 동결 시 배제되는 고염 brine(≈2 M)을 밀폐 저장한다[실증: 10, 17][관문 G4].
2. 봄 융빙수 유입·충전 개시 — 융빙 flushing으로 생긴 저염수(≈0.01 M)가 별도 유로로 들어와 RED 회로를 닫고 충전을 시작한다[실증: 12, 15, 2, 7][관문 G1, G4].
3. 슈퍼커패시터 충전 — RED 전류가 저온 슈퍼커패시터를 충전한다[실증: 36][관문 G1].
4. 전압 임계 방전 트리거 — 저장 전압이 임계 V_th에 도달하면(= 충전 완료) 무전원 임계 스위치가 방전 경로를 연다[실증: 38, 39][관문 G3]. 충전과 방전이 시간적으로 분리된다.
5. 단발 음향 송신 — 저장 전력으로 짧은 chirp를 송신하고 수신단이 정합필터로 검출한다[실증: 24, 25][관문 G2].

지배 관계 1 — 계절전지 기전력(저온·저농도). RED 셀쌍 기전력은 활동도비에 로그 의존한다. 저장 brine 2 M과 융빙수 0.01 M의 농도비 200을 이상 근사하면

V_pair = (2RT/F)·ln(200) = 0.2494 V, V_stack(30쌍) = 7.48 V.

(2 M NaCl의 평균 활동계수 γ±≈0.67을 반영하면 실효 활동도비는 약 149로, V_pair·전력을 각각 약 5%·11% 과대평가한다. 아래 여유가 이를 흡수하며 불확실성으로 명시한다.)

지배 관계 2 — 저온·저농도 셀쌍 저항. 병목은 저농도측 저항이다. 상온·적정농도의 셀쌍당 실효 면적저항(두 막·용액채널·전극 포함) 약 50 Ω·cm²는, 0.01 M에서 농도민감 저항이 커지고(0.1 M 이하 급증[3]) 0°C 점도 상승이 더해져 R_A ≈ 250–900 Ω·cm²(상온 대비 약 5–18배, 외삽 구간이며 실측 아님)로 추정된다. 0°C 최대전력점 전력밀도는

p_max = (V_pair²/4R_A)·η_pol ≈ 0.043–0.249 W/m²-cell-pair (η_pol 0.25–0.40).

지배 관계 3 — 스택 규모의 전진적 스케일링. 저장에너지는 근사적으로 (셀쌍수 N)·(면적 A)·(시간 t)·p_max·(저장효율 0.60)에 비례한다. 단발 송신·제어 부하 5 J의 10배(≥50 J)를 보수 코너(R_A=900, η_pol=0.25 → p_max=0.043)에서 확보하려면 소형 셀(4 cm²·10 셀쌍·6 h)로는 부족하고, 규모를

A = 16 cm², N = 30, t = 24 h

로 정하면

E_store = 0.043 × 16×10⁻⁴ m² × 30 × 86400 s × 0.60 ≈ 107 J,

부하 5 J의 약 21.4배다. 저항–저장 민감도는 표 3.5에 정리한다.

지배 관계 4 — 음향 링크와 정합필터. 송신 전기 3 J, 전기–음향 효율 15%이면 음향 에너지는 3 J × 0.15 = 0.45 J다. 이 단발 등방 펄스가 1 km에서 만드는 강도의 링크 예산(초과손실 20 dB, 잡음대역 10 Hz)은 SNR 약 7.3 dB로 요구 10 dB에 미달하나, 1 s·10 Hz chirp의 정합필터 처리이득(시간대역곱 BT ≈ 10 → 10 dB)을 더하면 검출 SNR ≈ 17.3 dB로 요구를 넘긴다(임계 크로스는 BT ≥ 1.9). 링크 예산 상세는 표 3.6이다.

지배 관계 5 — 무전원 유량·물질수지. 24시간에 스트림당 약 240 mL(10 mL/h)를 확보해야 한다. 유로(직경 1 mm·길이 0.1 m)의 압력손실은 ΔP = 128μLQ/πd⁴ ≈ 34 Pa에 불과하여, 융빙수·brine 두 유로가 공유하는 공통 배출부의 중력 수두 약 0.1 m(≈1 kPa)만으로 두 스트림을 병렬로 무전원 급액하기에 자릿수 여유가 있다. 스트림 확보 규모는 brine network(액상분율 ≈5%[11])와 융빙 flushing[15]이 제공하는 범위 안이나, 두 스트림의 분리 저장·역확산 방지가 관문 G4다.

3.3 시스템 구성도

flowchart LR
    C1["C1: 겨울 brine<br/>저장조 (≈2 M)"] -->|"고염 스트림"| C3["C3: RED 스택<br/>(16 cm²·30셀쌍)"]
    C2["C2: 봄 융빙수<br/>유입부 (≈0.01 M)"] -->|"저염 스트림<br/>(융빙=충전 개시)"| C3
    C3 -->|"충전 전류"| C4["C4: 저온<br/>슈퍼커패시터"]
    C4 -->|"전압 V→V_th 도달"| C5["C5: 무전원 임계<br/>방전 스위치"]
    C5 -->|"방전 게이트 개방"| C6["C6: 음향 트랜스듀서"]
    C6 -->|"단발 chirp"| C7["C7: 정합필터 수신단"]

3.4 핵심 구성요소별 기술 성숙도 평가

병목은 C3·C5에 집중된다: 저온·저농도 RED 성능(G1)과 전압 임계 무전원 방전 스위치(G3)가 TRL을 가장 낮게 만든다.

3.5 저항–저장에너지 민감도 (필수 정량표)

제안 스택(16 cm²·30 셀쌍·24 h·저장효율 0.60) 기준, 저농도측 실효 면적저항에 따른 저장에너지:

위 표는 이상 활동도 근사값이다. 평균 활동계수 γ±≈0.67 보정(전력 약 0.89배)을 반영하면 저장이 50 J 아래로 떨어지는 반증 문턱은 R_A ≈ 1,700 Ω·cm²(상온 대비 ~34배)다 — 이것이 F1의 원리적 반증 문턱이다.

3.6 음향 링크 예산 (필수 정량표, 1 km 얼음 아래)

이는 이상 조건 예산이며, 야외 산란·잡음 변동은 관문 G2로 등재한다(로드맵 단계에서 실측).

3.7 목표 성능 규격

4. 실현 경로

4.1 기술 관문

G1. 저온·저농도 RED 성능 (주 예측 관문)

• 정의: RED 실측이 상온·적정농도에 치우쳐, 0°C·저농도(융빙수 ~0.01 M)에서 셀쌍 실효 면적저항 급증·출력 감소가 저장에너지를 부하 아래로 떨어뜨릴 수 있다.
• 현재 상태: 상온·적정농도 0.5–3.5 W/m²[2][7]; 0.1 M 이하 저항 급증[3]; 저온 실측 최저 10°C[9].
• 해소 조건: 제안 스택(16 cm²·30 셀쌍)이 0°C·brine 2 M/융빙수 0.01 M 실험실 급액에서 24시간 저장에너지 ≥50 J(부하 5 J의 10배)를 재현.
• 예상 해소 시점: 2028년(최빈) ~ 2030년(비관), 2030-06까지 확률 65%.
• 의존 관계: 없음(실험실 급액·저장은 각각 벤치·TRL 5로 대체).
• 대안 경로: 면적·셀쌍·시간 추가 증대. 저농도측 저항이 반증 문턱(~34배)을 넘으면 단일 실패점.

G2. 얼음 아래 음향 링크 (로드맵)

• 정의: 3 J 단발 chirp가 얼음면 산란 초과손실을 뚫고 1 km에서 SNR ≥10을 달성해야 한다.
• 현재 상태: 얼음면 산란손실 크고 변동적[19][20]; 정합필터 처리이득 입증[25].
• 해소 조건: 3 J chirp가 정합필터(BT≥1.9) 포함 1 km 얼음 아래 SNR ≥10 dB 달성.
• 예상 해소 시점: 2029년(최빈) ~ 2033년(비관), 확률 55%.
• 의존 관계: 없음.
• 대안 경로: chirp 길이·대역 확대(송신 에너지·시간 증가).

G3. 전압 임계 무전원 방전 게이팅

• 정의: 슈퍼커패시터 전압이 임계에 도달했을 때만 방전이 열려야 하고, 일시적 염도 요동에 오작동하지 않아야 한다.
• 현재 상태: 무전원 임계 스위치는 입증[38][39]; 0°C 해수 조건 방전용 미설계.
• 해소 조건: 실험실 모사에서 충전 완료(V_th) 시에만 방전, 일시 요동 오작동률 ≤1%.
• 예상 해소 시점: 2030년(최빈) ~ 2032년(비관), 확률 55%.
• 의존 관계: G1(충전이 V_th를 넘겨야 함).
• 대안 경로: 이력(hysteresis) 임계 스위치로 요동 억제 강화.

G4. 계절 스트림·무전원 유량

• 정의: 겨울 brine과 봄 융빙수를 오염 없이 분리 저장하고 24시간 스트림당 ≥240 mL를 무전원(수두)으로 공급해야 한다.
• 현재 상태: 계절 brine·flushing 물리 입증[12][15]; 소자 규모 분리 저장·무전원 급액 미실증.
• 해소 조건: 현장에서 두 스트림 농도(2 M / 0.01 M)를 24시간 유지하며 수두 구동으로 목표 유량 공급.
• 예상 해소 시점: 2029년(최빈) ~ 2031년(비관), 확률 60%.
• 의존 관계: 없음.
• 대안 경로: 동결파손 방지 신축 저장조·소수성 밸브·삼투 보조.

G5. 저온 저장

• 정의: 슈퍼커패시터가 0°C에서 ≥50 J를 저장·유지해야 한다.
• 현재 상태: −50°C 80 Wh/kg, 온도무관 정전용량[36][37].
• 해소 조건: 0°C에서 목표 저장·누설 유지.
• 예상 해소 시점: 2027년(최빈) ~ 2029년(비관), 확률 90%.
• 의존 관계: 없음.
• 대안 경로: 저온 전해질 최적화[34].

4.2 관문 의존 그래프

flowchart TD
    G5["G5: 저온 저장 (TRL5)"] --> G1["G1: 저온·저농도 RED (주 예측·단일 실패점)"]
    G1 --> G3["G3: 전압 임계 방전"]
    G4["G4: 계절 스트림·무전원 유량"] --> 통합["계절 비콘 통합 (로드맵)"]
    G3 --> 통합
    G2["G2: 얼음 음향 링크"] --> 통합

주 예측(5.1 P1)은 실험실 급액·저장(G5, TRL 5)을 전제로 G1을 관문으로 하는 계절전지 저장에너지 실증이다. 무전원 유량(G4)·전압 임계 방전(G3)·얼음 음향(G2)을 통합한 계절 비콘은 로드맵이다. G1은 저농도측 저항이 반증 문턱(~34배)을 넘으면 대안이 부피 증대뿐인 사실상의 단일 실패점이다.

4.3 마일스톤 로드맵

마지막 행은 예측 명제가 아니라 후속 전망이며, 정식 예측은 2030-06 P1에서 종료된다.

4.4 실현 주체 분석

G1은 RED·막 그룹[7]과 극지 해빙 물리 그룹[12]이, G5는 저온 에너지저장 그룹[36]이, G2·G3는 수중음향·무전원 센서 그룹[24][38]이 각각 근접하다. 필요 자원은 학술 실험실 1~2곳 규모(막·전기화학+저온 시험+음향)로 차수 추정되며 대형 시설을 요구하지 않는다. 구조적 위험은 RED·해빙물리·음향·무전원 센서가 좀처럼 한 팀에 모이지 않는 점이다 — 이 때문에 본고는 주 예측을 단일 그룹이 완주 가능한 실험실 계절전지에 둔다. P1 신뢰도 60%는 지배 관문 G1(≈0.65 — 저농도측 저항이 반증 문턱 ~34배를 넘을 확률이 낮음)과 실험실에서 대체 가능한 G5(≈0.90, TRL 5)의 곱 ≈0.585를 반올림해 산정한 것이다.

5. 반증 조건과 예측 선언

5.1 예측 선언

P1 (주 예측). CSAB의 계절전지는 2030년 6월까지 단일 연구그룹에 의해 다음 정량 조건을 만족하는 실험실 시연 형태로 실증된다: 제안 스택(막면적 16 cm²·30 셀쌍)이 0°C·저농도(brine 2 M 대 융빙수 0.01 M) 실험실 급액 24시간에 저장에너지 ≥50 J를 재현하고, 이는 단발 송신·제어 부하(약 5 J)의 10배 이상이다. (신뢰도 60%)

P2 (보조 예측). CSAB의 전압 임계 무전원 방전 게이팅은 2032년 6월까지, 실험실 모사에서 충전 완료(전압 임계) 시에만 방전하고 일시적 염도 요동에서 오작동률 ≤1%를 유지하는 형태로 실증된다. (신뢰도 50%)

P3 (보조 예측). CSAB의 음향부는 2033년 6월까지, 3 J 단발 chirp가 정합필터 처리이득을 포함해 1 km 얼음 아래에서 SNR ≥10 dB로 검출되는 형태로 실증된다. (신뢰도 45%)

5.2 반증 조건

F1 (원리적, P1). 0.01 M·0°C에서 셀쌍 실효 면적저항이 약 1,700 Ω·cm²(상온 대비 ~34배)를 초과하여, 제안 스택으로도 24시간 저장에너지가 부하의 10배(≥50 J)에 이르지 못함이 2029년 12월까지 동료심사 문헌으로 공표되면 P1은 기각된다.

F2 (경로, P1). 제안 스택(16 cm²·30 셀쌍)이 0°C·저농도 실험실 급액 24시간에 저장에너지 ≥50 J를 재현하지 못함이 2030년 6월까지 확정되면 P1은 기각된다.

F3 (경로, P2). 전압 임계 무전원 방전 게이팅이 충전 완료 전에 방전하거나 일시적 염도 요동에서 오작동률 >1%를 보임이 2032년 6월까지 확정되면 P2는 기각된다.

F4 (경로, P3). 3 J 단발 chirp가 정합필터 처리이득을 포함해 1 km 얼음 아래 SNR ≥10 dB를 달성하지 못함이 2033년 6월까지 확정되면 P3는 기각된다.

F-말미 (시한, P1). 2030년 6월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 P1은 기각된다(expired).

5.3 판정 프로토콜

판정 근거로 동료심사 문헌, 공개 시연 기록을 인정한다. 부분 실현(partially_verified)은 P1의 저장에너지가 목표(50 J)의 80% 이상(≥40 J, 부하의 8배 이상)이면서 0°C·저농도·24시간 조건을 충족한 경우로 한정한다. 판정 곤란 시에는 기각으로 간주한다. 예측검증위원회는 각 예측 시한 도래 후 90일 이내에 판정한다.

5.4 예측 등록표

6. 파급 효과와 위험

6.1 과학·기술 파급

계절전지의 실험실 실증 시 (1) 계절·주야 상전이의 시간 순서를 전력 조건으로 삼는 "사건 게이팅 무전원 전원" 소자군이 열린다. (2) 저온·저농도 RED 성능 데이터는 극지 염분차 하베스팅 일반에 이전된다. (3) 그 위에 무전원 유량(G4)·전압 임계 방전(G3)·얼음 음향 링크(G2)를 통합하면 넓은 면적의 무전원 융빙 감시망으로 확장되며, 이는 본고가 로드맵으로 제시한 후속 전망이다. 이상은 본 계절전지의 성능이 직접 가능케 하는 1차 파급에 한정한다.

6.2 산업·경제 파급

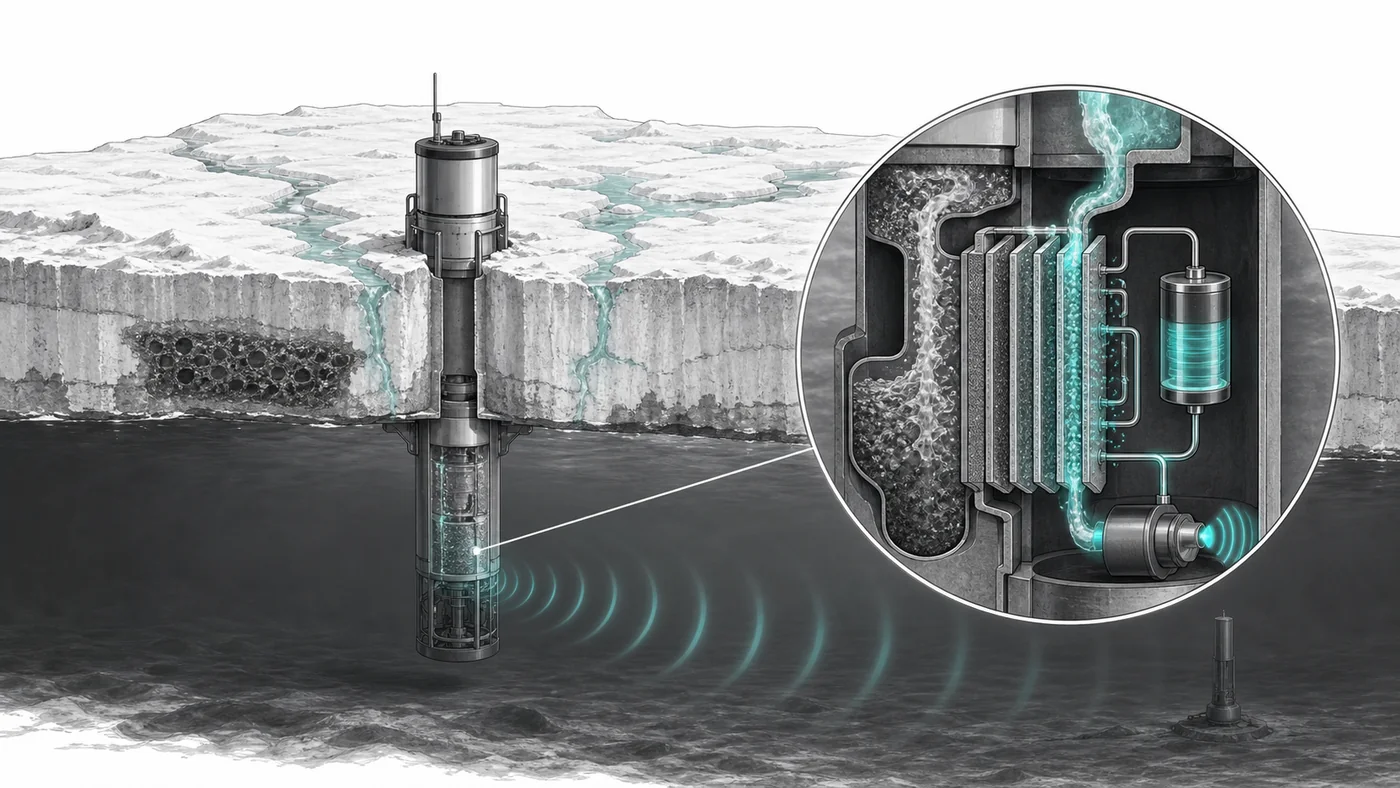

무전원·개별 지점 융빙 감시는 해빙 질량수지 관측망과 극지 항행 안전 정보의 하드웨어 계층을 형성할 잠재력이 있다. 대체 대상은 배터리 부표의 배치·회수 비용이다. 시장 규모의 특정 수치나 개별 기업·종목 서술은 본고 범위가 아니다.

6.3 위험과 오용 가능성

이중용도 우려는 낮다. 출력은 국소 음향 단발 신호이며 무기·감시로의 전용 경로가 직접적이지 않다. 환경 부담으로는 극지 다수 배치 시 소자 회수·전해질 누출이 규제 공백이 될 수 있으며, 이는 포장 배치(로드맵) 단계의 과제다. 얼음 아래 반복 음향 송신의 해양 소음 영향은 단발·저에너지 설계로 최소화한다.

6.4 예측의 상호작용

본 예측의 공표는 RED·극지 관측 그룹의 통합 착수를 유인하는 자기실현 효과를 가질 수 있다. 반대로 배터리 부표 경로가 성숙해 자원이 그쪽에 머무는 자기부정 효과도 있다. 주 예측을 단일 그룹이 완주 가능한 실험실 계절전지에 한정했으므로 이 상호작용이 P1 신뢰도에 미치는 영향은 작다고 보아 60%를 조정하지 않았다.

이해상충

선언할 이해상충이 없다.

참고문헌

[1] Długołęcki, P., Nymeijer, K., Metz, S.J., Wessling, M. "Current status of ion exchange membranes for power generation from salinity gradients." Journal of Membrane Science 319, 214–222, 2008. https://doi.org/10.1016/j.memsci.2008.03.037 [2] Veerman, J., de Jong, R.M., Saakes, M., Metz, S.J., Harmsen, G.J. "Reverse electrodialysis: Comparison of six commercial membrane pairs on the thermodynamic efficiency and power density." Journal of Membrane Science 343, 7–15, 2009. https://doi.org/10.1016/j.memsci.2009.05.047 [3] Długołęcki, P., Anet, B., Metz, S.J., Nijmeijer, K., Wessling, M. "Transport limitations in ion exchange membranes at low salt concentrations." Journal of Membrane Science 346, 163–171, 2010. https://doi.org/10.1016/j.memsci.2009.09.033 [4] Vermaas, D.A., Saakes, M., Nijmeijer, K. "Power generation using profiled membranes in reverse electrodialysis." Journal of Membrane Science 385–386, 234–242, 2011. https://doi.org/10.1016/j.memsci.2011.09.043 [5] Güler, E., Elizen, R., Vermaas, D.A., Saakes, M., Nijmeijer, K. "Performance-determining membrane properties in reverse electrodialysis." Journal of Membrane Science 446, 266–276, 2013. https://doi.org/10.1016/j.memsci.2013.06.045 [6] Daniilidis, A., Vermaas, D.A., Herber, R., Nijmeijer, K. "Experimentally obtainable energy from mixing river water, seawater or brines with reverse electrodialysis." Renewable Energy 64, 123–131, 2014. https://doi.org/10.1016/j.renene.2013.11.001 [7] Yip, N.Y., Vermaas, D.A., Nijmeijer, K., Elimelech, M. "Thermodynamic, Energy Efficiency, and Power Density Analysis of Reverse Electrodialysis Power Generation with Natural Salinity Gradients." Environmental Science & Technology 48, 4925–4936, 2014. https://doi.org/10.1021/es5005413 [8] Tedesco, M., Brauns, E., Cipollina, A., Micale, G., Modica, P., Russo, G., Helsen, J. "Reverse electrodialysis with saline waters and concentrated brines: A laboratory investigation towards technology scale-up." Journal of Membrane Science 492, 9–20, 2015. https://doi.org/10.1016/j.memsci.2015.05.020 [9] Guo, Z., Ji, Z., Zhang, Y., Yang, F., Liu, J., Zhao, Y., Yuan, J. "Effect of ions (K⁺, Mg²⁺, Ca²⁺ and SO₄²⁻) and temperature on energy generation performance of reverse electrodialysis stack." Electrochimica Acta 290, 282–290, 2018. https://doi.org/10.1016/j.electacta.2018.09.015 [10] Cox, G.F.N., Weeks, W.F. "Equations for Determining the Gas and Brine Volumes in Sea-Ice Samples." Journal of Glaciology 29, 306–316, 1983. https://doi.org/10.3189/S0022143000008364 [11] Golden, K.M., Ackley, S.F., Lytle, V.I. "The Percolation Phase Transition in Sea Ice." Science 282, 2238–2241, 1998. https://doi.org/10.1126/science.282.5397.2238 [12] Notz, D., Worster, M.G. "Desalination processes of sea ice revisited." Journal of Geophysical Research: Oceans 114, C05006, 2009. https://doi.org/10.1029/2008JC004885 [13] Wells, A.J., Wettlaufer, J.S., Orszag, S.A. "Brine fluxes from growing sea ice." Geophysical Research Letters 38, L04501, 2011. https://doi.org/10.1029/2010GL046288 [14] Rees Jones, D.W., Worster, M.G. "A simple dynamical model for gravity drainage of brine from growing sea ice." Geophysical Research Letters 40, 307–311, 2013. https://doi.org/10.1029/2012GL054301 [15] Vancoppenolle, M., Bitz, C.M., Fichefet, T. "Summer landfast sea ice desalination at Point Barrow, Alaska: Modeling and observations." Journal of Geophysical Research: Oceans 112, C04022, 2007. https://doi.org/10.1029/2006JC003493 [16] Middleton, C.A., Thomas, C., De Wit, A., Tison, J.-L. "Visualizing brine channel development and convective processes during artificial sea-ice growth using Schlieren optical methods." Journal of Glaciology 62, 1–17, 2016. https://doi.org/10.1017/jog.2015.1 [17] Gough, A.J., Mahoney, A.R., Langhorne, P.J., Williams, M.J.M., Haskell, T.G. "Sea ice salinity and structure: A winter time series of salinity and its distribution." Journal of Geophysical Research: Oceans 117, C03008, 2012. https://doi.org/10.1029/2011JC007527 [18] Tollefsen, D., van Walree, P., Jenserud, T., Forsmo, V. "Under-ice mid-frequency acoustic transmission and communication in two Arctic Ocean environments." JASA Express Letters 3, 016001, 2023. https://doi.org/10.1121/10.0017325 [19] Hope, G., Sagen, H., Storheim, E., Hobæk, H., Freitag, L. "Measured and modeled acoustic propagation underneath the rough Arctic sea-ice." Journal of the Acoustical Society of America 142, 1619–1633, 2017. https://doi.org/10.1121/1.5003786 [20] Jin, G., Wadhams, P. "Travel time changes in a tomography array caused by a sea ice cover." Progress in Oceanography 22, 249–275, 1989. https://doi.org/10.1016/0079-6611(89)90014-1 [21] Freitag, L., Koski, P., Morozov, A., Singh, S., Partan, J. "Acoustic communications and navigation under Arctic ice." OCEANS 2012, 1–8, 2012. https://doi.org/10.1109/OCEANS.2012.6405005 [22] Freitag, L., Ball, K., Partan, J., Koski, P., Singh, S. "Long Range Acoustic Communications and Navigation in the Arctic." OCEANS 2015, 1–5, 2015. https://doi.org/10.23919/OCEANS.2015.7401956 [23] Lee, J., An, J., Ra, H.-i., Kim, K. "Long-Range Acoustic Communication Using Differential Chirp Spread Spectrum." Applied Sciences 10, 8835, 2020. https://doi.org/10.3390/app10248835 [24] Sánchez, A., Blanc, S., Yuste, P., Perles, A., Serrano, J.J. "An Ultra-Low Power and Flexible Acoustic Modem Design to Develop Energy-Efficient Underwater Sensor Networks." Sensors 12, 6837–6856, 2012. https://doi.org/10.3390/s120606837 [25] Diamant, R., Lampe, L. "Low Probability of Detection for Underwater Acoustic Communication: A Review." IEEE Access 6, 19099–19112, 2018. https://doi.org/10.1109/ACCESS.2018.2818110 [26] Jones, B.L., Jackson, K., James, A., Meldrum, D., Rose, M.C. "Powering sea-ice instrumentation via the Seebeck Effect." Cold Regions Science and Technology 68, 137–143, 2011. https://doi.org/10.1016/j.coldregions.2011.04.005 [27] Prior-Jones, M.R., Bagshaw, E.A., Lees, J., Clare, L., Burrow, S., Werder, M.A., Karlsson, N.B., Dahl-Jensen, D., Chudley, T.R., Christoffersen, P., Wadham, J.L., Doyle, S.H., Hubbard, B. "Cryoegg: development and field trials of a wireless subglacial probe for deep, fast-moving ice." Journal of Glaciology 67, 627–640, 2021. https://doi.org/10.1017/jog.2021.16 [28] Toole, J.M., Krishfield, R.A., Timmermans, M.-L., Proshutinsky, A. "The Ice-Tethered Profiler: Argo of the Arctic." Oceanography 24, 126–135, 2011. https://doi.org/10.5670/oceanog.2011.64 [29] Richter-Menge, J.A., Perovich, D.K., Elder, B.C., Claffey, K., Rigor, I., Ortmeyer, M. "Ice mass-balance buoys: a tool for measuring and attributing changes in the thickness of the Arctic sea-ice cover." Annals of Glaciology 44, 205–210, 2006. https://doi.org/10.3189/172756406781811727 [30] Jackson, K., Wilkinson, J., Maksym, T., Meldrum, D., Beckers, J., Haas, C., Mackenzie, D. "A Novel and Low-Cost Sea Ice Mass Balance Buoy." Journal of Atmospheric and Oceanic Technology 30, 2676–2688, 2013. https://doi.org/10.1175/JTECH-D-13-00058.1 [31] Planck, C.J., Whitlock, J., Polashenski, C., Perovich, D. "The evolution of the seasonal ice mass balance buoy." Cold Regions Science and Technology 165, 102792, 2019. https://doi.org/10.1016/j.coldregions.2019.102792 [32] Lok, L.B., Brennan, P.V., Ash, M., Nicholls, K.W. "Autonomous phase-sensitive radio echo sounder for monitoring and imaging Antarctic ice shelves." 8th International Workshop on Advanced Ground Penetrating Radar, 1–4, 2015. https://doi.org/10.1109/IWAGPR.2015.7292636 [33] Hart, J.K., Martinez, K., Ong, R., Riddoch, A., Rose, K.C., Padhy, P. "A wireless multi-sensor subglacial probe: design and preliminary results." Journal of Glaciology 52, 389–397, 2006. https://doi.org/10.3189/172756506781828575 [34] Brandon, E.J., West, W.C., Smart, M.C., Whitcanack, L.D., Plett, G.A. "Extending the low temperature operational limit of double-layer capacitors." Journal of Power Sources 170, 225–232, 2007. https://doi.org/10.1016/j.jpowsour.2007.04.001 [35] Vellacheri, R., Al-Haddad, A., Zhao, H., Wang, W., Wang, C., Lei, Y. "High performance supercapacitor for efficient energy storage under extreme environmental temperatures." Nano Energy 8, 231–237, 2014. https://doi.org/10.1016/j.nanoen.2014.06.015 [36] Lang, J., Zhang, X., Liu, L., Yang, B., Yang, J., Yan, X. "Highly enhanced energy density of supercapacitors at extremely low temperatures." Journal of Power Sources 423, 271–279, 2019. https://doi.org/10.1016/j.jpowsour.2019.03.096 [37] Xu, J., Yuan, N., Razal, J.M., Zheng, Y., Zhou, X., Ding, J., Cho, K., Ge, S., Zhang, R., Gogotsi, Y., Baughman, R.H. "Temperature-independent capacitance of carbon-based supercapacitor from −100 to 60°C." Energy Storage Materials 22, 323–329, 2019. https://doi.org/10.1016/j.ensm.2019.02.016 [38] Frank, T., Gerlach, G., Steinke, A. "Binary Zero-Power Sensors: an alternative solution for power-free energy-autonomous sensor systems." Microsystem Technologies 18, 1225–1233, 2012. https://doi.org/10.1007/s00542-012-1547-4 [39] Pinrod, V., Pancoast, L., Davaji, B., Lee, S., Ying, R., Molnar, A., Lal, A. "Zero-power sensors with near-zero-power wakeup switches for reliable sensor platforms." IEEE MEMS 2017, 1236–1239, 2017. https://doi.org/10.1109/MEMSYS.2017.7863640 [40] Bergmair, B., Liu, J., Huber, T., Gutfleisch, O., Suess, D. "Wireless and passive temperature indicator utilizing the large hysteresis of magnetic shape memory alloys." Applied Physics Letters 101, 042412, 2012. https://doi.org/10.1063/1.4739836 [41] Wang, H., Mercier, P.P. "Near-Zero-Power Temperature Sensing via Tunneling Currents Through CMOS Transistors." Scientific Reports 7, 4427, 2017. https://doi.org/10.1038/s41598-017-04705-6 [42] Kommandur, S., Kishore, R.A. "Contact-Based Passive Thermal Switch with a High Rectification Ratio." ACS Engineering Au 3, 6–13, 2023. https://doi.org/10.1021/acsengineeringau.2c00046

부록 A. 신규성 검증 기록

검색일 2026-07-23. 문헌 색인(Crossref·PubMed)과 특허 공개 색인(Google Patents·WIPO PATENTSCOPE·USPTO·Espacenet)을 대조하였다.

가장 근접한 선행과 차이(구성요소 수준):

학술 근접: Gao 외(2025, Adv. Mater. Technol.) 유동 유발 압전 수중음향 비콘(해빙·염도차·계절 순서 없음), Tedesco 외[8](농축 brine RED, 계절 검출·음향 없음), Notz & Worster[12](자연 염 배제·융빙 flushing 순서, brine 저장·RED·트리거 없음).

판정: 공개자료 스크리닝 기준 동일 구성 선행은 발견되지 않았다(정식 FTO 의견 아님). 구성 블록이 개별적으로 알려져 있으므로 비자명성은 "겨울 저장 brine과 봄 융빙수가 모두 있어야 RED 경로가 완성되고 그 결과로만 단발 chirp가 발생하는 시간 순서 하드웨어"에 있다.

부록 B. 예측 등록 카드 (기계가독)

prediction_card:
  paper_id: "YJ-2026Q3-11"
  tech_name: "빙염 계절전지 음향 비콘"
  tech_name_en: "Cryo-Haline Seasonal-Cell Acoustic Beacon (CSAB)"
  primary_prediction:
    deadline: "2030-06"
    demonstration_level: "lab_demo"
    quantitative_conditions:
      - metric: "stored_energy_0C_lowconc_24h_labfed"
        operator: ">="
        value: 50
        unit: "J"
      - metric: "stored_energy_to_load_ratio"
        operator: ">="
        value: 10
        unit: "dimensionless"
    confidence: 60
  falsification:
    - id: "F1"
      type: "principle"
      condition: "0.01 M·0°C 셀쌍 실효 면적저항 >약 1,700 Ω·cm²로 제안 스택 24 h 저장 <10×부하임이 공표"
      check_by: "2029-12"
    - id: "F2"
      type: "pathway"
      condition: "제안 스택(16 cm²·30셀쌍) 0°C·저농도 실험실 급액 24 h 저장 ≥50 J 미재현 확정"
      check_by: "2030-06"
    - id: "F-deadline"
      type: "deadline"
      condition: "2030-06까지 P1 정량 조건 미관측"
      check_by: "2030-06"
  adjudication:
    window_days: 90
    partial_verification_rule: "0°C·저농도·24 h 조건에서 저장에너지가 목표 50 J의 80% 이상(≥40 J, 부하의 8배 이상)"
    unresolvable_defaults_to: "falsified"
