부수절단 래치 재귀반사 수액 스테이플: 분자 인식으로 저장에너지 래치를 여는 무전원 식물 병원체 진단 소자
Collateral-Cleavage-Latched Retroreflective Sap Staple: A Power-Free Plant-Pathogen Diagnostic That Releases a Stored-Energy Latch by Molecular Recognition
초록
작물 병원체를 육안 증상 이전에, 전원·무선기 없이, 휘발하지 않는 영구 물리 표식으로 남기는 능력은 부재하다. 실험실 Cas13 진단은 fM~aM 감도를 갖지만 전원·판독기를 요구하고 신호가 휘발하며, 식물 부착 센서는 병원체 특이성이 없다. 본고는 다섯 분야 — Cas13 부수절단 진단, 증산 구동 수액 미세유체, 핵산 반응성 분자 잠금, 저장에너지 쌍안정 래치, 수동 재귀반사 바코드 — 를 결합한다. 핵심 착상은 검출 분자가 에너지를 공급하지 않는다는 점이다: 병원체 RNA는 Cas13 부수절단으로 하중받는 RNA 나노테더를 끊어 제조 시 저장한 스프링 래치의 잠금만 해제하고, 방출 에너지가 재귀반사 바코드를 영구 노출한다. 본고는 이 소자를 부수절단 래치 재귀반사 수액 스테이플(CLR-Staple)로 명명한다. 주 예측: 이 분자 인식–저장에너지 래치 변환의 벤치 실증이 2030년 6월까지 단일 연구그룹에 의해, 완충 매질 표적 RNA 300 fM에서 절단분율이 개방임계 0.60을 넘어 래치를 여는 반면 무표적(배경 절단분율 <0.40)에서는 열리지 않는 형태로, 무표적 개방률 ≤1%·진양성 ≥95%로 실증된다(신뢰도 55%). 대표 반증: 부분보호 테더를 Cas13 부수절단이 유효하게 끊지 못함이 공표되면 기각된다. 포장 통합 배치는 후속 로드맵으로 둔다.
주제어: CRISPR-Cas13, 부수절단, 저장에너지 래치, 분자 액추에이터, 식물 병원체 진단, 재귀반사 바코드, 무전원 센서, 정밀 농업
Abstract
The ability to record crop pathogens before visible symptoms, without power, radios, or amplification heaters, as a non-volatile permanent physical mark, is currently absent. Laboratory Cas13 diagnostics reach attomolar–femtomolar sensitivity but require power, readers, and reagent handling and yield volatile signals, while plant-mounted sensors give electrical signals lacking pathogen specificity. This work combines five fields — Cas13 collateral-cleavage diagnostics, transpiration-driven sap microfluidics, nucleic-acid-responsive molecular locks, stored-energy bistable latches, and passive retroreflective barcodes. The key premise is that the detected molecule supplies no energy: pathogen RNA, via Cas13 collateral cleavage, severs load-bearing RNA nanotethers and merely releases the lock of a spring latch charged at manufacture, whose released energy permanently exposes a retroreflective barcode. We name this device the Collateral-Cleavage-Latched Retroreflective Sap Staple (CLR-Staple). Primary prediction: a bench demonstration of this molecular-recognition-to-stored-energy-latch conversion will be achieved by June 2030 by a single research group, in which, for 300 fM target RNA in buffer, the cleavage fraction exceeds the opening threshold of 0.60 to release the latch while no-target controls (background cleavage fraction <0.40) do not, with ≤1% no-target opening and ≥95% true-positive opening (confidence 55%). Representative falsifier: the prediction is rejected if Cas13 collateral cleavage is shown not to effectively sever partially protected tethers. A field deployment integrating real-sap stability, power-free flow, and passive remote readout is presented as a roadmap anchored on this bench demonstration.
Keywords: CRISPR-Cas13, collateral cleavage, stored-energy latch, molecular actuator, plant pathogen diagnosis, retroreflective barcode, power-free sensor, precision agriculture
1. 서론: 왜 이 기술은 아직 존재하지 않는가
작물 감염은 육안 증상이 나타난 시점에는 이미 포장 내 전파가 진행된 뒤다. 개별 식물 단위의 병원체 감시는 방제 시점을 앞당겨 손실을 줄일 수 있으나, 그 능력은 오늘날 존재하지 않는다. 본 장은 그 부재가 개별 부품의 미성숙이 아니라 부품들이 서로 다른 분야에 흩어져 결합된 적이 없다는 구조적 문제임을 밝힌다.
1.1 문제 정의
요구되는 기능은 다음과 같이 정량적으로 정의된다. 입력: 식물 수액에 존재하는 병원체 RNA, 배출 초기 농도 수백 fM 수준. 출력: 감염 여부의 이진 상태를, 전원 없이, 검출 순간에 소멸하지 않는 영구 물리 표식으로 보존. 제약: 소비전력 0(광원·증폭 히터·무선 송신기 불허), 개별 식물 단위 부착. 이 조건을 동시에 만족하는 능력이 현재 부재하다. 본고의 검증 대상인 핵심 능력은 그중에서도 미량 병원체 RNA의 서열 특이 인식이 전원 없이 거시적·비가역 기계 상태를 바꾸는 변환이다.

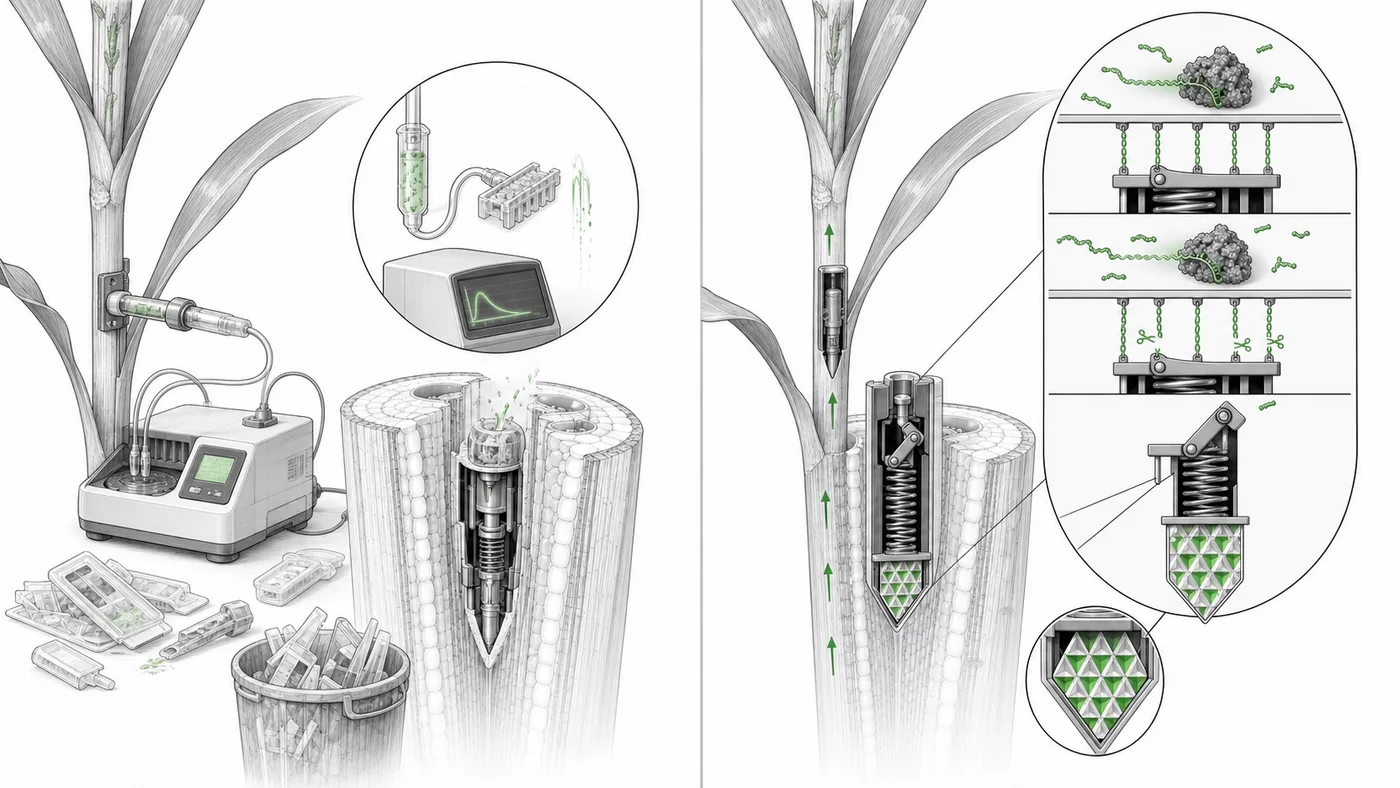

1.2 기존 기술의 한계 지도
| 기존 접근 | 도달한 최고 성능 (출처) | 한계 | 한계의 성격 |
|---|---|---|---|
| 실험실 Cas13 핵산진단(SHERLOCK 계열) | 증폭 결합 2 aM, 증폭 없이 aM~100 copies/µL, 30분~2시간 [1][3][5][6] | 전원·판독 광학계·시약 취급 필요, 결과가 형광/전기 신호로 휘발 | 공학적 |
| 식물 부착·삽입 웨어러블 센서 | 수액 당·이온 연속 측정, 응답 <5초, 최대 48시간 [11][12][13] | 화학 상태량만 측정, 병원체 서열 특이성 없음, 대개 전원 필요 | 구조적 |
| 잎 부착 다중모드 조기감지 센서 | 접종 후 4일·가시 증상 2주 전 탐지 [14][17] | 스트레스 지표(온습도·VOC)의 간접 추론, 병원체 동정 불가 | 원리적(간접지표) |
| CRISPR 반응성 스마트 재료(하이드로겔 밸브) | Cas12a 절단으로 유체밸브·회로·화물 방출, 반응 수 시간 [18][19][23] | 전기·형광 판독 결합 필요, 무전원 저장에너지 상태보존 미결합 | 구조적 |
| 능동 변조 재귀반사 광통신(UAV 링크) | 560 m, 500 Mb/s, BER 7.6×10⁻⁴ [29][34] | 변조 소자에 전원 필요, 진단과 미결합 | 공학적 |
1.2절의 "공학적·구조적" 한계 — 진단 신호의 휘발성, 병원체 특이성과 무전원 저장에너지 보존의 단절 — 은 물리 법칙상의 상한이 아니다. 각각을 서로 다른 분야가 독립적으로 해소해 왔다(2장).
1.3 본고의 주장과 구성
기존 한계인 "병원체 특이 검출 → 무전원 영구 상태보존"의 단절은, Cas13 부수절단(분야 A)이 제공하는 서열 특이 분자 절단과 저장에너지 쌍안정 래치(분야 E)의 무전원 상태전환의 결합으로 해소 가능하다(2장). 그 결합체가 CLR-Staple이며(3장), 그 핵심 변환은 관문 G1~G5를 거쳐 실증된다(4~5장). 본고의 주 예측은 이 변환의 벤치 실증이고(5장), 실수액·무전원 유량·수동 원거리 판독을 통합한 포장 배치는 후속 로드맵으로 둔다. 이하 2장은 다섯 분야의 성과와 교차 신호를, 3장은 기술 명세를, 4장은 실현 경로를, 5장은 반증 가능한 예측을, 6장은 파급을 다룬다.
2. 문헌 종합
2.1 수집물 개요
근거는 다섯 분야에 걸친 실존 문헌 43편이다(2001–2026년, 영문 동료심사 중심). 분야 분포는 A(Cas13 진단) 9편, B(식물 미세유체·웨어러블) 8편, C(핵산 반응성 재료·분자 잠금) 8편, D(재귀반사·광학 바코드) 9편, E(저장에너지·래치) 9편이다. 이 중 본고의 논증에 직접 인용되는 것은 각 분야의 대표 성과이며, 나머지는 해당 분야의 성숙 궤적과 대안 방식을 뒷받침하는 배경 근거로 둔다. 수집은 영문 색인·DOI 대조에 의존하였으므로 비영어권·비색인 문헌의 누락 가능성을 자진 신고한다.
2.2 분야별 최신 성과
2.2.1 Cas13 부수절단 진단
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| SHERLOCK 원형(증폭 결합) | 약 2 aM, 단일염기 판별 | 2017 | [1] |
| 다중화 SHERLOCKv2 | 단일 반응 4채널, effector–reporter 선호도 직교 | 2018 | [2] |
| 대규모 병렬 검출 | 4,500개 이상 crRNA–표적쌍, 바이러스 169종 | 2020 | [4] |
| 증폭 없는 휴대 검출 | 약 100 copies/µL, 30분(고양성 5분) | 2021 | [5] |
| 강화 collateral LwaCas13a | 증폭 없이 aM, 약 30분 | 2023 | [6] |
| 두 RNase 활성 규명 | 표적 활성화 후 비특이 ssRNA 절단 | 2016 | [7][8] |
| 부수절단 반응속도 | LbuCas13a 약 471 reporter/s, k_cat/K_m ≈ 1.2×10⁹ M⁻¹s⁻¹ | 2026 | [9] |
지표는 지난 10년간 검출한계에서 수 자릿수 개선을 보였고, 최근 성과는 사전 증폭 없이 aM~fM에 이른다. 다만 이 분야 단독으로는 결과가 형광·전기 신호로 휘발하며 전원·판독계를 요구하므로 1.2절의 무전원 영구 보존 한계를 넘지 못한다. 또한 활성화 후 부수절단이 서열 비특이적이라는 점[7][8]은 다중 채널 설계에서 별도 직교화(effector–reporter 선호도[2] 또는 물리 구획화)를 요구한다.
2.2.2 증산 구동 수액 미세유체·웨어러블
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| in-situ 수액 미량 채취·분석 | 시료 <10 µL, 약 9분 | 2025 | [10] |
| 목부 삽입 당 연속 측정 | 48시간, 10 µM–40 mM | 2021 | [11] |
| 미세바늘 이온 측정 | 응답 <5초, 24시간 | 2024 | [12] |
| 증산 수분수송 측정 | 유량 5–415 µL/min, 두께 20 µm | 2021 | [13] |
| 잎 뒷면 조기감지 | 접종 4일·가시 증상 2주 전 | 2023 | [14] |
| 잎 휘발성 스트레스 판별 | 응답 <20초, VOC 13종, 역병 4 dpi | 2021 | [17] |
수액을 실제로 미량 채취한 가장 직접적 선행은 [10]이며, [13]은 증산이 유의미한 수분 유량을 무전원으로 구동함을 보인다. 그러나 이 분야는 화학 상태량 또는 스트레스 지표만 산출하고 병원체 서열 특이성이 없어, 단독으로는 1.2절의 특이성 한계를 넘지 못한다.
2.2.3 핵산 반응성 재료·분자 잠금
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| CRISPR 반응성 스마트 재료 | 유체밸브·회로·방출 4종 출력 | 2019 | [18] |
| 표적 반응 화물 포획·방출 | 완전 유전체 약 50 copies에서 붕괴·방출 | 2025 | [23] |
| 논리게이트 DNA 나노로봇 | 2입력 AND 분자 잠금 | 2012 | [25] |
| 여닫는 DNA 상자 | 42 nm, 분자 잠금 2개 | 2009 | [24] |
[18]은 핵산 절단이 거시적 기계·유체 상태를 바꿀 수 있음을, [25][24]는 분자 잠금이 조합 논리를 구성할 수 있음을 보인다. 다만 이들은 Cas12a–DNA 하이드로겔 또는 DNA origami이며, 하중을 받는 RNA 테더의 절단이 저장에너지 래치를 푸는 통합은 이 분야에 없다. 관련하여 Cas12a 하이드로겔 기반 정량 검출[20][21][22]은 이 방식의 감도 궤적을 뒷받침한다.
2.2.4 재귀반사·구조색 바코드와 원거리 판독
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| 재귀반사 구조색 필름 | 반사율 37%@520 nm, 42%@788 nm | 2019 | [26] |
| 식물 태그 드론 판독(능동 LED) | 12 m, ID 판독 정확도 100%, 14일 | 2024 | [31] |
| 재귀반사 UAV 광링크(능동 변조) | 560 m, 500 Mb/s, 수신 시야각 6.4° | 2021 | [29] |
| 구조색·금속 영구 바코드 | 2,907 RGB 모듈; 50 nm–5 µm 13세그먼트 | 2019/2001 | [27][32] |
무전원 재귀반사의 광학 근거는 [26]이 제공한다. 식물 부착 태그의 드론 판독 자체는 [31]이 12 m에서 입증했으나, [31]은 능동 LED 발광 태그이므로 그 판독 거리를 수동 재귀반사 소자의 성능으로 이전할 수는 없다 — [31]은 "드론이 식물 부착 태그를 판독하는 방식"의 선례로만 인용하고, 본 소자의 광량 근거는 [26]의 재귀반사율과 3.4절 링크 예산에서 독립적으로 세운다. [29]의 장거리 링크 예산도 능동 변조 소자이므로 동일하게 참조에 한정한다.
2.2.5 저장에너지·쌍안정 래치
| 성과 | 정량 지표 | 발표 연도 | 출처 |
|---|---|---|---|
| 탄성 변형에너지 포획 쌍안정재 | 저장상태가 하중속도에 무관, 전단탄성률 0.32 MPa | 2015 | [35] |
| 무전원 래치 충격센서 | 임계 37.5/75 g, 대기·검출 전력 0 | 2008 | [41] |
| 무전원 래치-리셋 다임계 | 20–250 g, 임계 10개, 전력 0 | 2019 | [42] |
| snap-through 표면 전환 | 30 ms, 막 두께 15–60 µm | 2007 | [40] |
| 저장에너지 생체 셔터 | 폐쇄 100 ms | 2005 | [43] |
[35][40]은 제조 시 저장한 탄성에너지가 임계 해제로 방출됨을, [41][42]는 그 방출이 전력 없이 사건을 영구 기록함을 입증한다. 다만 이 분야의 방아쇠는 기계적 충격이며, 분자 인식이 방아쇠가 된 사례는 없다.
2.3 교차 신호 분석
| 신호 ID | 분야 A 성과 (출처) | 분야 B 성과 (출처) | 해소되는 한계 (1.2절 참조) | 정합성 미충족 항목 → 관문 |
|---|---|---|---|---|
| S1 | Cas13 부수절단 서열특이 활성화 [1][6][9] | 하중 RNA 테더의 절단이 기계 상태 변경 [18][24] | 진단 신호의 휘발성 | ④ 실수액 환경 호환 → G1 |
| S2 | 분자 인식(절단) 신호 [7][8] | 저장에너지 래치의 무전원 영구 기록 [41][42] | 특이성과 무전원 보존의 단절 | ② 힘·스케일 정합 → G2 |
| S3 | 증산 구동 무전원 수액 유량 [10][13] | 수동 재귀반사 바코드의 판독 [26][31] | 원거리 수동 판독의 미결합 | ① 광학 인터페이스 → G5 |
2.3.1 신호 S1: 분자 절단이 기계 잠금을 푼다
Cas13은 표적 서열 인식 후 부수적으로 ssRNA를 절단한다[7][8]. RNA 나노테더를 셔터의 걸쇠로 삼으면, 이 절단이 곧 걸쇠 해제가 된다 — [18]이 보인 "핵산 절단 → 거시 상태 변경"의 RNA·테더판이다. ① 물리량 인터페이스: 분야 A의 출력(ssRNA 절단 이벤트)과 분야 C의 입력(테더 결합의 소실)은 동일 화학결합 사건이므로 변환 손실이 없다. ④ 공정·환경 호환은 미충족이다: Cas13 반응은 완충·Mg²⁺·RNase 청정을 전제로 하나 실수액은 내인성 RNase·phenolic·염을 함유한다. 이 항목을 관문 G1로 등재한다.
2.3.2 신호 S2: 검출은 잠금만 풀고 에너지는 저장분에서 나온다
본 설계의 핵심 정합은 힘·에너지 수지다. 셔터는 다수의 테더가 유지하고, 개방 구동력은 제조 시 저장한 스프링에서 나온다[35][40]. 검출 분자는 에너지원이 아니라 잠금 해제자일 뿐이므로, "미량 분자의 에너지로 거시 일을 한다"는 열역학적 비약이 원천적으로 발생하지 않는다. ② 스케일 정합: 테더 다발의 유지력과 스프링 구동력·마찰이 같은 마이크로뉴턴~밀리뉴턴 규모에서 성립해야 하며(3.2절 수지), 부분 절단분율이 개방 임계를 넘는 조건이 관문 G2다. 무전원 영구 기록은 [41][42]가 이미 입증했다.
2.3.3 신호 S3: 증산이 유체를, 재귀반사가 판독을 무전원으로 공급한다
증산압은 외부 전원 없이 수 µL/min의 수액 유량을 만든다[13]. 채취량은 [10]이 <10 µL로 실증한 규모다. 출력단에서 수동 재귀반사 구조색[26]은 조명(태양·드론 광원)만으로 되비추므로 소자에 전원이 필요 없다. ① 광학 인터페이스: 수동 노출 바코드의 반사 광량이 원거리 판독을 만족하는지가 미확정 항목으로, 관문 G5로 등재한다.
2.4 종합
이상의 신호는 CLR-Staple의 핵심 변환 — 분자 인식이 무전원 저장에너지 래치를 푸는 것 — 의 부재가 원리의 문제가 아니라 결합의 문제임을 시사한다. 다섯 분야는 각각 필요한 조각을 이미 입증했고, 결합에 필요한 잔여 조건은 관문 G1~G5이며 4장에서 다룬다.
3. 예측 기술 명세
3.1 명칭 부여와 신규성 진술
명칭. 국문 "부수절단 래치 재귀반사 수액 스테이플", 영문 "Collateral-Cleavage-Latched Retroreflective Sap Staple", 약어 CLR-Staple. 명칭은 작동 원리(부수절단이 래치를 풀고 재귀반사로 판독)를 기술한다.
신규성 진술. 본 명세의 핵심 구성 — "Cas13 부수절단이 하중 RNA 테더를 끊어 저장에너지 쌍안정 래치를 풀고, 방출 에너지가 수동 재귀반사 바코드를 노출"하는 통합 — 의 기술은 2026-07-23 기준 문헌 색인 및 특허 데이터베이스 대조에서 동일 구성으로 확인되지 않았다(부록 A). 가장 근접한 선행은 다음이다. (i) 표적 핵산이 CRISPR RNP를 활성화하고 collateral로 표면 핵산 링커를 절단해 리포터·구조색을 내는 진단[18 및 관련 특허 WO2021178923A1] — 그러나 링커가 스프링 하중을 지지하는 기계 걸쇠가 아니고 프리로드 쌍안정 스프링·셔터·재귀반사 노출이 없다. (ii) 프리컴프레스한 DNA-origami 스프링을 분자 잠금으로 닫아 두고 표적 핵산으로 풀어 광학 변화를 내는 나노액추에이터(2016) — "분자 잠금 해제 → 저장 기계에너지 방출 → 광학 상태 변화"의 나노스케일 선례이나, 증폭적 Cas13 collateral·거시 스프링 래치·무전원 재귀반사 원거리 판독·식물 수액 일체화가 없다. (iii) 무전원 수동 재귀반사 구조색 태그[26 및 관련 특허 US10482361B2] — 생화학 트리거·RNA·래치가 없는 고정 태그다. 본 기술의 비자명성은 개별 부품이 아니라 "하중 지지 RNA 테더 → 프리로드 쌍안정 거시 스프링 → 래치 → 영구 셔터 변위 → 재귀반사 무전원 판독"의 기계적 인과 통합에 있으며, 이 통합을 단일 선행이 개시하지 않았다.
3.2 작동 원리

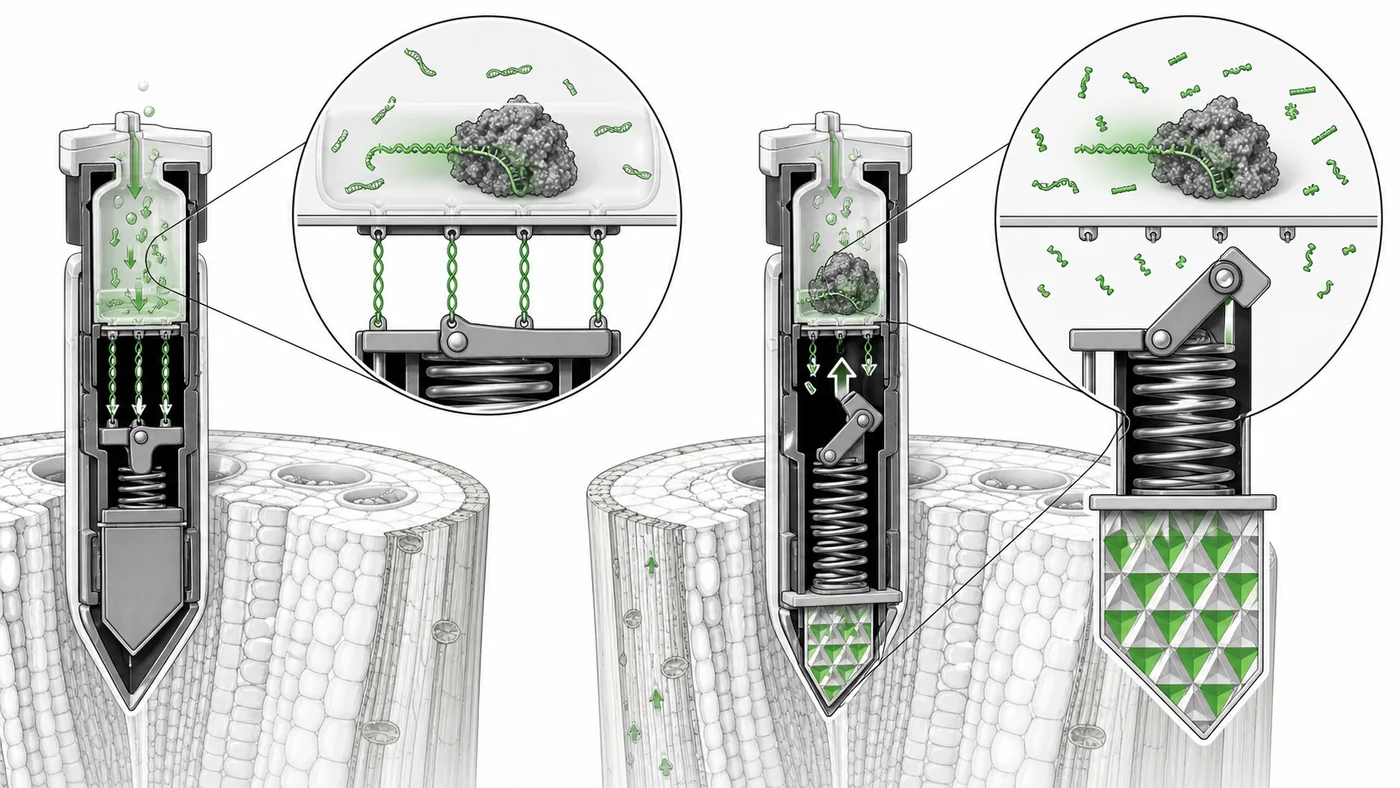

입력에서 출력까지의 인과 사슬은 다음과 같다. 각 단계는 실증된 구성요소 현상이거나 관문으로 등재된 미실증 단계이며, [실증: n]은 그 현상이 개별적으로 입증되었음을 뜻하고 소자 수준 통합 실증을 뜻하지 않는다.
- 수액 채취 — 엽맥/줄기에 삽입한 미세유체 채널이 증산압으로 수액을 끌어들인다[실증: 10, 13]. 설계점 유량 1 µL/h, 12시간 채취로 12 µL를 처리한다[관문 G4].
- 표적 인식·부수절단 — 병원체 RNA가 Cas13 채널을 활성화하고, 활성 Cas13이 방 안의 RNA 테더를 부수절단한다[실증: 1, 7, 8, 9][관문 G1].
- 걸쇠 해제 — 테더는 셔터를 붙드는 걸쇠다. 절단분율이 임계를 넘으면 걸쇠 유지력이 스프링 구동력 아래로 떨어진다[관문 G2].
- 저장에너지 방출 — 제조 시 압축한 쌍안정 스프링이 셔터를 밀어 재귀반사 바코드를 영구 노출한다[실증: 35, 40, 41, 42].
- 수동 원거리 판독 — 태양 또는 드론 광원이 재귀반사 구조색 바코드를 되비추고 드론 카메라가 판독한다[실증: 26][관문 G5].
지배 관계 1 — 힘·절단 수지와 개방 임계. 셔터를 유지하는 테더가 N개, 테더당 지속 인장력 f_t, 절단분율 f이면 잔여 유지력은 (1−f)·N·f_t이다. 개방 조건은
(1 − f)·N·f_t + F_friction < F_spring.
설계점 N = 10⁸, f_t = 20 pN(초기 유지력 2.0 mN), F_spring = 1.0 mN, F_friction = 0.20 mN을 대입하면 (1−f)·2.0 + 0.20 < 1.0, 곧 개방 임계는 f* = 0.60이다(절단분율이 이 값을 넘어야 열린다).
지배 관계 2 — 촉매 수지와 표적 절단분율. 설계점(유량 1 µL/h, 12시간, 표적 300 fM, 표면 포획률 20%)에서 유입 표적 분자 수는 N_t = 300 fM × 12 µL × N_A = 2.17×10⁶이고, 포획되어 활성화되는 복합체는 N_act = 0.20·N_t = 4.34×10⁵이다. 부수절단은 촉매적이므로 활성 복합체 하나가 다수 테더를 끊는다. 유효 생산적 절단 이벤트 총수를 N_cut = 3.12×10⁸(활성 복합체당 약 720회)로 설계하면, 테더당 평균 타격 λ = N_cut/N = 3.12, 절단분율은
f = 1 − e^(−λ) = 1 − e^(−3.12) = 0.956.
이 값은 개방 임계 0.60을 넘는다. 다만 여유는 크지 않다: λ 기준 1.6배, 출력 f 기준 임계 초과 폭 0.36에 불과하며, 네 낙관 가정(표면 포획 20%·활성 복합체 유효 절단수·생산적 충돌 효율·활성 유효구간)에 민감하다. 참고로 LbuCas13a의 보고 부수절단 속도는 471 s⁻¹ 규모이나[9], 실수액·건식 반응부·경쟁 기질을 감안해 유효 생산율을 이보다 크게 낮춘 보수적 설계점을 사용했다 — 명목 속도를 그대로 쓰면 λ는 수만에 이르러 f≈1이 되지만, 그 낙관을 배제하고 얇은 여유를 명시하는 편이 정직하다.
지배 관계 3 — 활성 유효수명 작동창. 위 f = 0.956은 활성 복합체 유효수명 τ ≈ 1 h를 기준으로 한다. 개방(f>0.60)을 보장하는 하한은 τ > 0.294 h이고, 상한은 이중서열 확인 모드에서 챔버 간 누설을 억제하기 위한 τ ≤ 1 h이다. 따라서 설계 작동창은 0.294 h < τ ≤ 1 h이다. τ가 하한 아래이면 표적조차 임계에 못 미쳐 열리지 않으므로, 이 창은 f=0.956 성립의 전제다.
지배 관계 4 — 선택성. 표적 부재 시 비표적 RNA에 의한 배경 절단분율은 f_off = 0.089(비표적 100배 과잉, 비상동 활성계수 10⁻⁴, 기저 누설 0.02 기준)로 임계 0.60에 크게 미달한다. 내인성 RNase에 의한 배경 절단은 테더 유효 반감기 t½ ≥ 16.3 h(⇔ 12시간 배경 절단분율 f_bg = 1 − 2^(−12/t½) ≤ 0.40)로 관리해야 하며, 이 역시 임계 아래에 둔다. 부수절단이 서열 비특이적이므로[7][8] 두 표적 서열의 AND 확인은 단일 반응 공간이 아니라 물리 구획화로만 성립한다(관문 G3); 단일 서열 모드에서는 f_off = 0.089 ≪ 0.60 자체가 충분한 선택성을 준다.
3.3 시스템 구성도
flowchart LR
C1["C1: 증산 구동<br/>수액 미세유체 채널"] -->|"수액 1 µL/h"| C2["C2: Cas13 반응부<br/>(건식 보존)"]
C2 -->|"부수절단(ssRNA)"| C3["C3: RNA 나노테더<br/>걸쇠 (N=10⁸)"]
C3 -->|"절단분율 f>0.60"| C4["C4: 쌍안정 스프링<br/>래치·셔터"]
C4 -->|"셔터 개방(저장에너지)"| C5["C5: 재귀반사<br/>구조색 바코드"]
C5 -->|"되비침"| C6["C6: 드론 광학 판독"]3.4 핵심 구성요소별 기술 성숙도 평가
| ID | 구성요소 | 요구 성능 | 현재 최고 수준 (출처) | TRL | 격차 → 관문 |
|---|---|---|---|---|---|
| C1 | 증산 구동 수액 채널 | 무전원 1 µL/h, 12 h | 수액 <10 µL/9분 채취[10]; 증산 유량 5–415 µL/min[13] | 4 | G4 |
| C2 | Cas13 건식 반응부 | 실수액 300 fM, 12 h, RNase 내성 | 증폭 없이 aM~fM, 30분[5][6]; 반응속도 471 s⁻¹[9] | 3 | G1 |
| C3 | RNA 나노테더 걸쇠 | 부분보호로 t½≥16.3 h, 절단 시 해제 | 하중 DNA/RNA 잠금·논리게이트[24][25], 핵산 절단 액추에이션[18] | 2 | G1, G2 |
| C4 | 쌍안정 스프링 래치·셔터 | 저장 0.5 µJ, 무전원 개방, 6개월 유지 | 탄성에너지 포획 쌍안정재[35], 무전원 래치[41][42], 30 ms snap[40] | 4 | G2 |
| C5 | 재귀반사 구조색 바코드 | 원거리 수동 판독 SNR≥10 | 재귀반사 구조색 37–42%[26] | 4 | G5 |
병목은 C2·C3에 집중된다: 실수액 간섭 하의 Cas13 반응과 테더 안정성(G1), 절단분율–개방의 상관오류 제어(G2)가 TRL을 가장 낮게 만든다.
드론 판독 링크 예산(C5, G5). 10 m 거리에서 광원 1 W를 0.1 sr에 조사하면 태그면 조도는 I = 1/(0.1·10²) = 0.10 W/m²이다. 태그 면적 1 cm², 재귀반사율 0.30, 반사 발산각 5 mrad, 수광 구경 지름 1 cm, 광학 효율 0.30을 적용하면 수광 전력은 약 9 nW이다. 550 nm·노출 10 ms에서 개방 상태 광자 수 N_open = P_r·t/(hc/λ) ≈ 2.49×10⁸이다. 폐쇄 상태를 개방의 1/20, 필터 후 주광 배경을 개방 신호의 100배, 판독 잡음을 10⁴ 전자 rms로 두면 신호 S = N_open − N_closed ≈ 2.37×10⁸, 신호 자체의 샷잡음을 포함한 총 잡음 σ = √(N_open + N_closed + N_bg + (10⁴)²) ≈ 1.59×10⁵이므로
SNR = S/σ ≈ 1.49×10³,
요구 판독 SNR 10의 약 149배다. 이는 이상적 링크 예산이며, 야외 주광 변동·잎 산란·태그 오염 등 현장 요인은 관문 G5로 등재한다(그로 인해 실현 확률을 보수적으로 둔다).
3.5 목표 성능 규격
| 성능 지표 | 목표값 | 현재 최고 (기존 기술) | 배율/격차 |
|---|---|---|---|
| 검출한계(표적 RNA, 완충계) | 300 fM | 증폭 없이 aM~fM(정제 시료)[5][6] | 동등 규모 |
| 개방 임계 절단분율 | f* = 0.60 | 해당 통합 소자 부재 | 신규 |
| 무표적 개방률 | ≤1% | 해당 통합 소자 부재 | 신규 |
| 진양성 개방률 | ≥95% | 해당 통합 소자 부재 | 신규 |
| 소비전력 | 0 (수동) | 래치 충격센서 0 W[41][42] | 동등(무전원) |
| 원거리 판독(로드맵) | 10 m, SNR≥10 | 식물 태그 판독 12 m(능동 LED)[31] | 수동화가 격차 |
4. 실현 경로
4.1 기술 관문
G1. 실수액 내 RNA 테더 안정성
- 정의: 실수액의 내인성 RNase가 표적과 무관하게 테더를 배경 절단하여 가양성을 유발하거나 Cas13 활성을 저해한다.
- 현재 상태: 정제 시료에서 Cas13은 aM~fM 감도[5][6]; 실수액 직접 반응·장시간 노출 데이터는 부재.
- 해소 조건: 부분 2′-변형 보호(절단부만 미변형 RNA로 노출) + RNase 억제 + phenolic 흡착으로, 무표적 실수액 12시간 노출에서 테더 유효 반감기 ≥16.3 h(배경 절단분율 ≤0.40)를 달성. 동시에 표적 회수율과 Cas13 적분활성의 곱 ≥0.30을 유지.
- 예상 해소 시점: 2029년(최빈) ~ 2032년(비관), 2031-12까지 해소 확률 55%.
- 의존 관계: G4(무전원 유량·재수화가 반응 조건을 결정).
- 대안 경로: 반응 전 초미세 수액 정제부 추가(유량·복잡도 증가). 완전 실패 시 단일 실패점.
G2. 절단분율–개방 관계의 상관오류 제어
- 정의: 개방은 절단분율이 임계 f*=0.60을 넘는 사건이다. 이상적 독립 절단에서는 표적(f=0.956)만 개방하고 무표적(f=0.089)·배경(f≤0.40)은 임계에 미달하나, 테더 하중 불균등·국소 RNase 집중이 개방을 조기 유발할 수 있다.
- 현재 상태: 하중 분산 쌍안정 구조[35][37]는 있으나 분자 걸쇠 다발의 개방 통계 실측은 부재.
- 해소 조건: 벤치 소자에서 무표적 12시간 개방률 ≤1%(단측 95% 기준 0/299), 표적(300 fM) 개방률 ≥95%(≥59/59)를 재현.
- 예상 해소 시점: 2029년(최빈) ~ 2031년(비관), 2030-06까지 확률 55%.
- 의존 관계: 없음(완충계 벤치 기준).
- 대안 경로: 걸쇠 이중화(직렬 걸쇠)로 상관오류 완충. 부분 완화만 가능.
G3. 채널 직교성(이중 서열 확인 모드)
- 정의: Cas13 부수절단은 서열 비특이적[7][8]이므로, 두 표적 서열을 AND로 결합하려면 채널 간 교차 절단을 차단해야 한다.
- 현재 상태: effector–reporter 선호도 직교[2]와 미세 구획화[18]가 개별 입증됨.
- 해소 조건: 두 챔버를 물리 분리하고 각 챔버 걸쇠를 직렬 AND로 연결하되, 활성 복합체 유효수명 τ ≤ 1 h에서 겔 배리어 길이 L ≥ 1.2 mm(측정 확산계수 D_eff ≤ 10⁻¹¹ m²/s) 또는 소수성 공극 차압 <5 kPa를 실측 충족하여 교차 개방 기여 ≤0.0089.
- 예상 해소 시점: 2030년(최빈) ~ 2033년(비관), 확률 50%.
- 의존 관계: G2.
- 대안 경로: 단일 서열 모드(개방 임계 f*=0.60만으로 오프타겟 0.089를 충분히 배제) — 병원체 특이성은 서열 선정으로 보완. 이 경우 G3는 불필요.
G4. 무전원 증산 유량과 건식 반응부 재수화
- 정의: 전원 없이 증산압만으로 12시간 유효 반응 유량을 유지하고, 건식 보존한 Cas13 반응부가 수액으로 재수화되어 활성을 회복해야 한다.
- 현재 상태: 증산 유량 5–415 µL/min[13], 수액 <10 µL 채취[10]; 건식 반응부의 in-planta 재수화 데이터는 부재.
- 해소 조건: 무전원 조건에서 설계 유량 하한(≥1 µL/h) 유지 + 재수화 후 Cas13 적분활성 ≥0.30.
- 예상 해소 시점: 2029년(최빈) ~ 2031년(비관), 확률 60%.
- 의존 관계: 없음.
- 대안 경로: 흡습성 심지·삼투 보조. 유량 안정성 향상, 무전원 유지.
G5. 수동 재귀반사 원거리 판독
- 정의: 능동 변조 없이 노출만 되는 재귀반사 바코드가 10 m 드론 판독에서 SNR≥10을 달성해야 한다.
- 현재 상태: 재귀반사 구조색 반사율 37–42%[26]; 3.4절 링크 예산은 이상 조건 SNR≈1490을 시사하나 야외 배경·산란은 미검증.
- 해소 조건: 주광 배경·잎 산란을 포함한 야외 10 m 판독에서 개방/폐쇄 대비 SNR ≥10.
- 예상 해소 시점: 2028년(최빈) ~ 2030년(비관), 확률 70%.
- 의존 관계: 없음.
- 대안 경로: 협대역 필터·편광·시간게이팅으로 배경 억제.
4.2 관문 의존 그래프
flowchart TD
G4["G4: 무전원 유량·재수화"] --> G1["G1: 실수액 테더 안정성 (단일 실패점)"]
G2["G2: 절단분율–개방 상관오류 (벤치·주 예측)"]
G1 --> G3["G3: 채널 직교성 (선택)"]
G2 --> 통합["포장 시스템 통합 (로드맵)"]
G1 --> 통합
G4 --> 통합
G5["G5: 수동 원거리 판독"] --> 통합주 예측(5.1 P1)은 G2를 관문으로 하는 벤치 실증이며, 실수액·무전원·판독을 통합한 포장 시스템은 G1·G3·G4·G5를 추가로 요구하는 로드맵 단계다. G1은 대안 경로가 정제부 추가뿐인 사실상의 단일 실패점이다.
4.3 마일스톤 로드맵
| 시점 | 마일스톤 | 판정 지표 (관측 조건) | 선행 관문 |
|---|---|---|---|
| 2028 | 수동 재귀반사 바코드 원거리 판독 | 야외 10 m 개방/폐쇄 대비 SNR≥10 공개 시연 | G5 |
| 2029 | 실수액 테더 안정성 | 무표적 실수액 12 h 테더 반감기≥16.3 h 보고 | G1(G4) |
| 2030-06 | P1 실증(주 예측) | 완충계 300 fM 절단분율>0.60 개방, 무표적 개방≤1%·진양성≥95% | G2 |
| 2033(전망) | 포장 통합 시스템 | 실수액·무전원·드론 판독 통합 스테이플 현장 실증 | 전체 |
마지막 행은 예측 명제가 아니라 후속 전망이며, 정식 예측은 2030-06 P1에서 종료된다.
4.4 실현 주체 분석
G1·G2·G3는 CRISPR 진단·핵산 재료 그룹(SHERLOCK·CRISPR 반응성 재료 계열[1][18])이, G4는 식물 웨어러블·미세유체 그룹[10][13]이, G5는 재귀반사 광학·농업 드론 그룹[26][31]이 각각 가장 근접하다. 필요 자원은 학술 실험실 1~2곳 규모(분자생물학+미세가공, 인력 5~10인, 수년)로 차수 추정되며, 대형 시설을 요구하지 않는다. 구조적 위험은 다섯 분야가 좀처럼 한 팀에 모이지 않아 아무도 통합에 착수하지 않는 것이다 — 이 때문에 본고는 주 예측을 단일 그룹이 완주 가능한 벤치 변환에 둔다.
5. 반증 조건과 예측 선언
5.1 예측 선언
P1 (주 예측). CLR-Staple의 핵심 변환 — 분자 인식이 저장에너지 래치를 여는 것 — 은 2030년 6월까지 단일 연구그룹에 의해 다음 정량 조건을 모두 만족하는 실험실 시연 형태로 실증된다: 완충 매질에서 표적 RNA 300 fM에 대해 절단분율이 개방 임계 0.60 이상에서 저장에너지 래치를 개방하고, 무표적(배경 절단분율 <0.40)에서는 비개방을 유지; 무표적 개방률 ≤1%; 진양성 개방률 ≥95%. (신뢰도 55%)
P2 (보조 예측). CLR-Staple의 테더 걸쇠는 2031년 12월까지, 무표적 실수액 12시간 노출에서 부분보호 테더 유효 반감기 ≥16.3시간(배경 절단분율 ≤0.40)을 유지하는 형태로 실증된다. (신뢰도 50%)
P3 (보조 예측). CLR-Staple의 채취·반응부는 2031년 6월까지, 무전원 증산압만으로 12시간 유효 유량 ≥1 µL/h를 유지하고 재수화 후 Cas13 적분활성 ≥0.30을 회복하는 형태로 실증된다. (신뢰도 55%)
5.2 반증 조건
F1 (원리적). 부분보호 RNA 테더를 Cas13 부수절단이 유효하게 끊지 못함(절단이 걸쇠 해제로 이어지지 않음), 또는 개방 임계를 넘는 절단분율에서도 저장에너지 래치가 열리지 않음이 2029년 12월까지 동료심사 문헌으로 공표되면 본 예측은 기각된다.
F2 (경로). 완충 매질 300 fM 표적에서 절단분율이 개방 임계 0.60을 넘지 못하거나, 무표적 개방률이 재현적으로 1%를 초과함(G2 미해소)이 2030년 6월까지 확정되면 본 예측은 기각된다.
F3 (경로). 표적 회수율과 Cas13 적분활성의 곱이 0.30 미만이어서 설계점에서 f_cut>0.60이 성립하지 못함이 2030년 6월까지 확정되면 본 예측은 기각된다.
F-말미 (시한). 2030년 6월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 본 예측은 기각된다(expired).
5.3 판정 프로토콜
판정 근거로 동료심사 문헌, 공개 시연 기록을 인정한다. 부분 실현(partially_verified)은 P1의 세 정량 조건(임계 초과 개방·무표적 개방률·진양성 개방률) 중 2건을 충족하고 잔여 1건이 목표값의 80% 이상(무표적 개방률 ≤1.25% 또는 진양성 ≥90%)에 도달한 경우로 한정한다. 판정 곤란 시에는 기각으로 간주한다. 예측검증위원회는 시한 도래 후 90일 이내에 판정한다.
5.4 예측 등록표
| 항목 | 내용 |
|---|---|
| 기술 명칭 (약어) | 부수절단 래치 재귀반사 수액 스테이플 (CLR-Staple) |
| 주 예측 시한 | 2030-06 |
| 정량 조건 | 완충계 300 fM에서 절단분율 ≥0.60 개방; 무표적(배경<0.40) 비개방; 무표적 개방률 ≤1%; 진양성 개방률 ≥95% |
| 실증 수준 | 실험실 시연 (lab_demo) |
| 신뢰도 | 55% |
| 반증 조건 수 | 4건: F1(원리)·F2(경로)·F3(경로)·F-말미(시한) |
| 판정 주체·기한 | 예측검증위원회, 시한 도래 후 90일 이내 |
6. 파급 효과와 위험
6.1 과학·기술 파급
핵심 변환의 벤치 실증 시 (1) 분자 인식을 무전원 기계 상태로 영구 기록하는 "분자 래치" 소자군이 열리며, 이는 병원체 외 환경 RNA·독소 표지에도 확장된다. (2) Cas13 부수절단의 서열 비특이성을 물리 구획화로 다스리는 설계가 다중 표적 무전원 진단 일반에 이전된다. (3) 그 위에 실수액 안정성(G1)·무전원 유량(G4)·수동 원거리 판독(G5)을 통합하면 포장 규모 무전원 병원체 감시로 확장되며, 이는 본고가 로드맵으로 제시한 후속 전망이다. 이상은 본 변환의 성능이 직접 가능케 하는 1차 파급에 한정한다.
6.2 산업·경제 파급

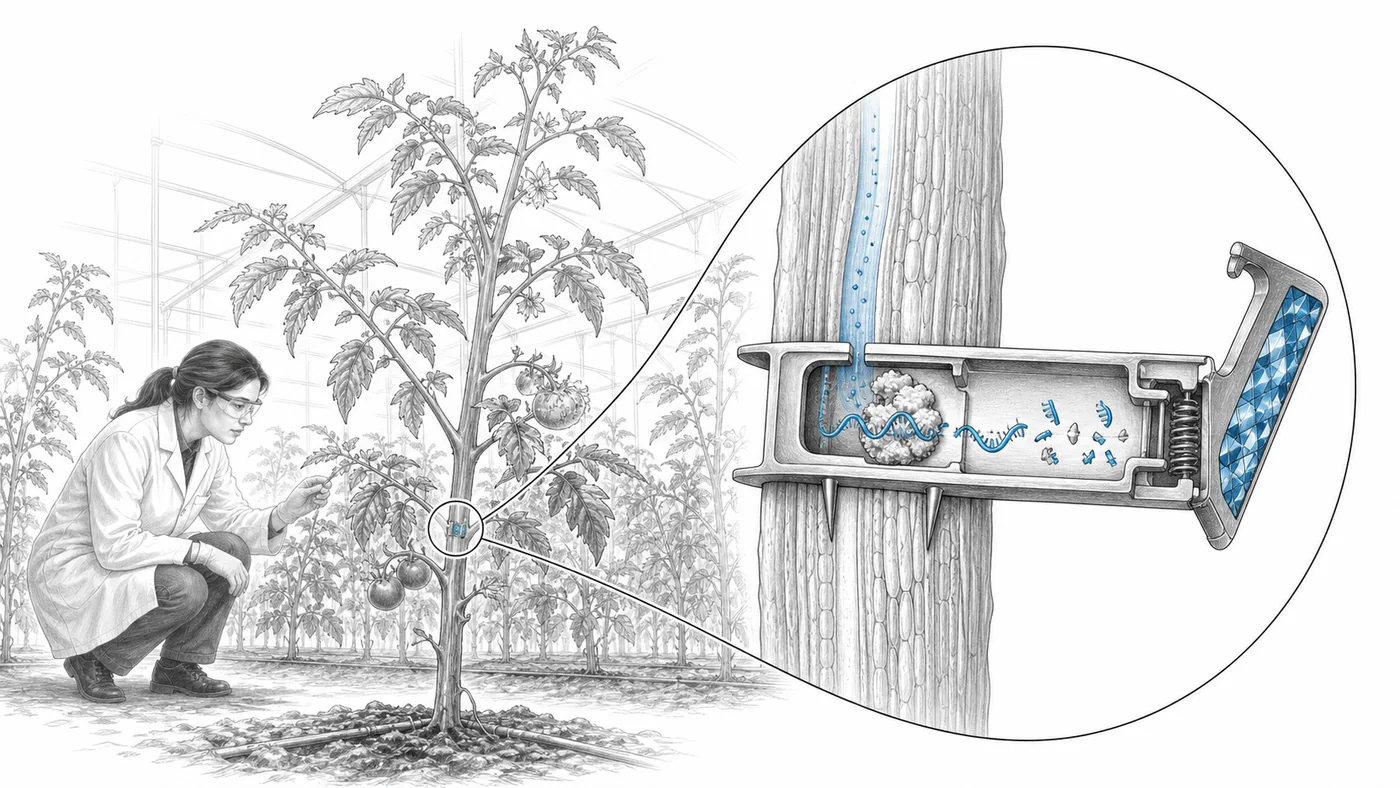

무전원·개별 식물 단위 병원체 감시는 정밀 방제(국소 살균제 살포)와 검역 조기 경보의 하드웨어 계층을 형성할 잠재력이 있다. 대체 대상은 파괴적 표본 채취·실험실 PCR 진단의 반복 비용이다. 시장 규모의 특정 수치나 개별 기업·종목에 대한 서술은 본고의 범위가 아니다.
6.3 위험과 오용 가능성
이중용도 관점에서, 서열 특이 부수절단 걸쇠는 표적 서열만 바꾸면 임의의 RNA 표지자로 전용될 수 있다. 다만 본 소자의 출력은 국소 광학 상태 변화(살포 아님)이며 병원체를 생성·전파하지 않으므로, 생물학적 위해의 진입장벽은 낮지 않다. 환경 부담으로는 옥외 다수 배치 시 소자 회수·생분해가 규제 공백이 될 수 있으며, 이는 포장 배치(로드맵) 단계의 과제다.
6.4 예측의 상호작용
본 예측의 공표는 다섯 분야 그룹의 통합 착수를 유인하는 자기실현 효과를 가질 수 있다. 반대로 능동 소자(LED 태그[31]) 경로가 이미 성숙해 자원이 그쪽으로 이동하는 자기부정 효과도 있다. 주 예측을 단일 그룹이 완주 가능한 벤치 변환에 한정했으므로 이 상호작용이 P1 신뢰도에 미치는 영향은 작다고 보아 55%를 조정하지 않았다.
이해상충
선언할 이해상충이 없다.
참고문헌
[1] Gootenberg, J. S. 외. "Nucleic acid detection with CRISPR-Cas13a/C2c2." Science 356(6336), 438–442, 2017. https://doi.org/10.1126/science.aam9321 [2] Gootenberg, J. S. 외. "Multiplexed and portable nucleic acid detection platform with Cas13, Cas12a, and Csm6." Science 360(6387), 439–444, 2018. https://doi.org/10.1126/science.aaq0179 [3] Myhrvold, C. 외. "Field-deployable viral diagnostics using CRISPR-Cas13." Science 360(6387), 444–448, 2018. https://doi.org/10.1126/science.aas8836 [4] Ackerman, C. M. 외. "Massively multiplexed nucleic acid detection with Cas13." Nature 582, 277–282, 2020. https://doi.org/10.1038/s41586-020-2279-8 [5] Fozouni, P. 외. "Amplification-free detection of SARS-CoV-2 with CRISPR-Cas13a and mobile phone microscopy." Cell 184(2), 323–333, 2021. https://doi.org/10.1016/j.cell.2020.12.001 [6] Yang, J. 외. "Engineered LwaCas13a with enhanced collateral activity for nucleic acid detection." Nature Chemical Biology 19, 45–54, 2023. https://doi.org/10.1038/s41589-022-01135-y [7] East-Seletsky, A. 외. "Two distinct RNase activities of CRISPR-C2c2 enable guide-RNA processing and RNA detection." Nature 538, 270–273, 2016. https://doi.org/10.1038/nature19802 [8] Abudayyeh, O. O. 외. "C2c2 is a single-component programmable RNA-guided RNA-targeting CRISPR effector." Science 353(6299), aaf5573, 2016. https://doi.org/10.1126/science.aaf5573 [9] Son, S. 외. "Programmable kinetic barcoding for multiplexed RNA detection with Cas13a." Nature Biomedical Engineering, 2026. https://doi.org/10.1038/s41551-026-01642-6 [10] Lucas Garrote, B. 외. "Wearable device for in-situ plant sap analysis: Electrochemical lateral flow (eLF) for stress monitoring in living plants." Biosensors and Bioelectronics 285, 117550, 2025. https://doi.org/10.1016/j.bios.2025.117550 [11] Diacci, C. 외. "Diurnal in vivo xylem sap glucose and sucrose monitoring using implantable organic electrochemical transistor sensors." iScience 24(1), 101966, 2021. https://doi.org/10.1016/j.isci.2020.101966 [12] Wang, Q. 외. "Unveiling potassium and sodium ion dynamics in living plants with an in-planta potentiometric microneedle sensor." ACS Sensors 9(9), 4622–4631, 2024. https://doi.org/10.1021/acssensors.4c01352 [13] Chai, Y. 외. "Cohabiting plant-wearable sensor in situ monitors water transport in plant." Advanced Science 8(10), 2003642, 2021. https://doi.org/10.1002/advs.202003642 [14] Lee, G. 외. "Abaxial leaf surface-mounted multimodal wearable sensor for continuous plant physiology monitoring." Science Advances 9(15), eade2232, 2023. https://doi.org/10.1126/sciadv.ade2232 [15] Lu, Y. 외. "Multimodal plant healthcare flexible sensor system." ACS Nano 14(9), 10966–10975, 2020. https://doi.org/10.1021/acsnano.0c03757 [16] Barbosa, J. A. 외. "Biocompatible wearable electrodes on leaves toward the on-site monitoring of water loss from plants." ACS Applied Materials & Interfaces 14(19), 22289–22300, 2022. https://doi.org/10.1021/acsami.2c02943 [17] Li, Z. 외. "Real-time monitoring of plant stresses via chemiresistive profiling of leaf volatiles by a wearable sensor." Matter 4(7), 2553–2570, 2021. https://doi.org/10.1016/j.matt.2021.06.009 [18] English, M. A. 외. "Programmable CRISPR-responsive smart materials." Science 365(6455), 780–785, 2019. https://doi.org/10.1126/science.aaw5122 [19] Gayet, R. V. 외. "Creating CRISPR-responsive smart materials for diagnostics and programmable cargo release." Nature Protocols 15, 3030–3063, 2020. https://doi.org/10.1038/s41596-020-0367-8 [20] Liu, M. 외. "A label-free photoelectrochemical biosensor based on CRISPR/Cas12a system responsive DNA hydrogel and 'click' chemistry." ACS Sensors 7(11), 3521–3529, 2022. https://doi.org/10.1021/acssensors.2c01636 [21] Ma, W. 외. "CRISPR/Cas12a system responsive DNA hydrogel for label-free detection of non-glucose targets with a portable personal glucose meter." Analytica Chimica Acta 1231, 340439, 2022. https://doi.org/10.1016/j.aca.2022.340439 [22] Zhang, Y. 외. "CRISPR-responsive RCA-based DNA hydrogel biosensing platform with customizable signal output for rapid and sensitive nucleic acid detection." Analytical Chemistry 96(38), 15243–15251, 2024. https://doi.org/10.1021/acs.analchem.4c03450 [23] Tharu, R. J. 외. "Target-responsive DNA hydrogels with encapsulation and release properties using programmable CRISPR-Cas12a." ACS Chemical Biology 20(7), 1524–1533, 2025. https://doi.org/10.1021/acschembio.5c00355 [24] Andersen, E. S. 외. "Self-assembly of a nanoscale DNA box with a controllable lid." Nature 459, 73–76, 2009. https://doi.org/10.1038/nature07971 [25] Douglas, S. M., Bachelet, I., Church, G. M. "A logic-gated nanorobot for targeted transport of molecular payloads." Science 335(6070), 831–834, 2012. https://doi.org/10.1126/science.1214081 [26] Fan, W. 외. "Iridescence-controlled and flexibly tunable retroreflective structural color film for smart displays." Science Advances 5(8), eaaw8755, 2019. https://doi.org/10.1126/sciadv.aaw8755 [27] Abdolahi, M., Jiang, H., Kaminska, B. "Structural colour QR codes for multichannel information storage with enhanced optical security and life expectancy." Nanotechnology 30(40), 405201, 2019. https://doi.org/10.1088/1361-6528/ab2d3b [28] Lee, H. 외. "Colour-barcoded magnetic microparticles for multiplexed bioassays." Nature Materials 9, 745–749, 2010. https://doi.org/10.1038/nmat2815 [29] Quintana, C. 외. "A high speed retro-reflective free space optics link with UAV." Journal of Lightwave Technology 39(18), 5699–5705, 2021. https://doi.org/10.1109/JLT.2021.3091991 [30] Mohan, A. 외. "Bokode: imperceptible visual tags for camera based interaction from a distance." ACM Transactions on Graphics 28(3), 98, 2009. https://doi.org/10.1145/1531326.1531404 [31] Wang, S. 외. "Sunflower-like self-sustainable plant-wearable sensing probe." Science Advances 10(20), eads1136, 2024. https://doi.org/10.1126/sciadv.ads1136 [32] Nicewarner-Peña, S. R. 외. "Submicrometer metallic barcodes." Science 294(5540), 137–141, 2001. https://doi.org/10.1126/science.294.5540.137 [33] Pregibon, D. C., Toner, M., Doyle, P. S. "Multifunctional encoded particles for high-throughput biomolecule analysis." Science 315(5817), 1393–1396, 2007. https://doi.org/10.1126/science.1134929 [34] Chen, C. 외. "Performance analysis and experimental evaluation of modulating retroreflector and UAV based free space optical transmission systems." Optics Express 32(15), 26314–26330, 2024. https://doi.org/10.1364/OE.532178 [35] Shan, S. 외. "Multistable architected materials for trapping elastic strain energy." Advanced Materials 27(29), 4296–4301, 2015. https://doi.org/10.1002/adma.201501708 [36] Florijn, B., Coulais, C., van Hecke, M. "Programmable mechanical metamaterials." Physical Review Letters 113(17), 175503, 2014. https://doi.org/10.1103/PhysRevLett.113.175503 [37] Haghpanah, B. 외. "Multistable shape-reconfigurable architected materials." Advanced Materials 28(36), 7915–7920, 2016. https://doi.org/10.1002/adma.201601650 [38] Overvelde, J. T. B. 외. "A three-dimensional actuated origami-inspired transformable metamaterial with multiple degrees of freedom." Nature Communications 7, 10929, 2016. https://doi.org/10.1038/ncomms10929 [39] Rafsanjani, A., Pasini, D. "Bistable auxetic mechanical metamaterials inspired by ancient geometric motifs." Extreme Mechanics Letters 9, 291–296, 2016. https://doi.org/10.1016/j.eml.2016.09.001 [40] Holmes, D. P., Crosby, A. J. "Snapping surfaces." Advanced Materials 19(21), 3589–3593, 2007. https://doi.org/10.1002/adma.200700584 [41] Currano, L. J. 외. "Latching ultra-low power MEMS shock sensors for acceleration monitoring." Sensors and Actuators A 147(2), 490–497, 2008. https://doi.org/10.1016/j.sna.2008.06.009 [42] Reddy, R. R. 외. "A zero-power sensing MEMS shock sensor with a latch-reset mechanism for multi-threshold events monitoring." Sensors and Actuators A 295, 1–10, 2019. https://doi.org/10.1016/j.sna.2019.05.036 [43] Forterre, Y. 외. "How the Venus flytrap snaps." Nature 433, 421–425, 2005. https://doi.org/10.1038/nature03185
부록 A. 신규성 검증 기록
검색일 2026-07-23. 문헌 색인(Crossref·PubMed)과 특허 공개 색인(Google Patents·WIPO PATENTSCOPE·Espacenet·USPTO)을 대조하였다.
| 데이터베이스 | 검색식(요지) | 결과 | 판정 |
|---|---|---|---|
| Google Patents·WIPO·Espacenet·USPTO | ("CRISPR" OR "Cas13" OR "collateral cleavage") AND ("latch" OR "bistable" OR "stored energy" OR "mechanical trigger") AND ("retroreflective" OR "passive" OR "readout") | 동일 구성 0건 | 종단간 인과 사슬을 단일 문헌이 개시하지 않음 |
| Google Patents | CRISPR·collateral cleavage × 기계/구조색/하이드로겔 조합 | 근접 3건 | 아래 대비표 |
| 문헌 색인(Crossref/PubMed) | Cas13 × 저장에너지 래치 × 재귀반사/식물 수액 | 동일 구성 0건 | 개별 부품 실존, 통합 부재 |
가장 근접한 선행과 차이(구성요소 수준):
| 선행 | 개시 내용 | CLR-Staple과의 차이 |
|---|---|---|
| WO2021178923A1 (우선 2020) | 표적 핵산이 CRISPR RNP 활성화 → collateral로 표면 핵산 링커 절단 → 리포터/구조색 표시 | 링커가 스프링 하중 지지 기계 걸쇠 아님; 프리로드 쌍안정 스프링 래치·셔터·재귀반사 바코드 노출·식물 수액 일체화 없음 |
| US11214795B2 / WO2019059961A1 (우선 2017) | 쌍안정 폴리뉴클레오타이드 분자센서(열림/닫힘 상태 전환·광학 판독) | Cas13 표적 인식·collateral RNA 절단 없음; "쌍안정"이 나노 DNA 평형이며 별도 프리로드 거시 스프링을 테더가 구속하는 구조 아님 |
| US10482361B2 (우선 2015) | 무전원 수동 재귀반사 구조색 태그·원거리 광학 식별 | 생화학 트리거·RNA·래치 없는 고정 태그 |
| DNA-origami nanoactuator (2016) | 프리컴프레스 DNA 스프링을 분자 잠금으로 닫고 표적 핵산으로 풀어 광학 변화 | "분자 잠금 해제→저장에너지 방출→광학 변화"의 나노스케일 선례이나, 증폭적 Cas13 collateral·거시 스프링 래치·재귀반사 무전원 판독·식물 일체화 없음 |
판정: 공개자료 스크리닝 기준 동일 구성 선행은 발견되지 않았다(정식 FTO 의견 아님). 구성 블록 대부분이 개별적으로 알려져 있으므로, 본 기술의 비자명성은 "하중 지지 RNA 테더 → 프리로드 쌍안정 거시 스프링 → 래치 → 영구 셔터 변위 → 재귀반사 무전원 판독"의 기계적 인과 통합에 있다.
부록 B. 예측 등록 카드 (기계가독)
prediction_card:
paper_id: "YJ-2026Q3-10"
tech_name: "부수절단 래치 재귀반사 수액 스테이플"
tech_name_en: "Collateral-Cleavage-Latched Retroreflective Sap Staple (CLR-Staple)"
primary_prediction:
deadline: "2030-06"
demonstration_level: "lab_demo"
quantitative_conditions:
- metric: "cleavage_fraction_at_300fM_buffer"
operator: ">="
value: 0.60
unit: "dimensionless"
- metric: "no_target_latch_open_rate"
operator: "<="
value: 1
unit: "percent"
- metric: "true_positive_latch_open_rate"
operator: ">="
value: 95
unit: "percent"
confidence: 55
falsification:
- id: "F1"
type: "principle"
condition: "부분보호 RNA 테더를 Cas13 부수절단이 유효 절단하지 못함, 또는 임계 초과 절단분율에서도 저장에너지 래치가 열리지 않음이 공표"
check_by: "2029-12"
- id: "F2"
type: "pathway"
condition: "완충 300 fM에서 절단분율이 임계 0.60을 넘지 못하거나 무표적 개방률 >1%로 확정"
check_by: "2030-06"
- id: "F3"
type: "pathway"
condition: "표적 회수율×Cas13 적분활성 <0.30으로 f_cut>0.60 불성립 확정"
check_by: "2030-06"
- id: "F-deadline"
type: "deadline"
condition: "2030-06까지 P1 정량 조건 미관측"
check_by: "2030-06"
adjudication:
window_days: 90
partial_verification_rule: "P1 세 정량 조건(임계초과 개방·무표적 개방률·진양성 개방률) 중 2건 충족 및 잔여 1건이 목표값 80% 이상(무표적 개방 ≤1.25% 또는 진양성 ≥90%)"
unresolvable_defaults_to: "falsified"
