이온 쿨롱 봉쇄 트랜지스터 분리막(ICB-TM): 정전 게이트로 프로그래밍하는 동일가수 이온 선택

Ionic Coulomb Blockade Transistor Membrane (ICB-TM): Electrostatically Gate-Programmed Same-Valence Ion Selection

초록

Li⁺와 Na⁺처럼 전하가 같고 수화 직경이 비슷한 동일가수 이온쌍의 분리 자체는 수동 정밀 분자체 막에서 이미 큰 선택도(단일 소재로 Li/Na 수십~수천 배 [29,38])로 구현되어 있다. 아직 부재한 것은 하나의 소자에서 소재 교체 없이 인가 전압만 바꿔 선택의 방향·세기를 실시간으로 프로그래밍하고, 나아가 우세를 역전시키는 능력이다. 본고는 옹스트롬유체공학의 이온 쿨롱 봉쇄(ICB) 관측·이론과, 메조스코픽 단전자 트랜지스터(SET)의 쿨롱 진동·다이아몬드 설계언어, 나노유체 정전 게이팅의 세 성과를 교차 종합한다. 옹스트롬 슬릿 내 이온 채움이 충전에너지 대 탈수화에너지의 경쟁으로 양자화·봉쇄된다는 점에 착안하여, 채널 벽을 정전 게이트로 사용해 봉쇄창(전도 공명 위치)을 실시간 이동시키는 이온 쿨롱 봉쇄 트랜지스터 분리막(ICB-TM)을 명세한다. 핵심 기제는 종(species)마다 서로 다른 탈수화 페널티 때문에 각 종의 전도 공명(채움 전이 피크)이 서로 다른 게이트 전압에서 발생하고, 두 공명 빗살(comb)이 탈수화 차 δ만큼 게이트 전압축에서 어긋난다는 것이다. 이로부터 게이트전압-분리계수 곡선이 게이트 전압의 함수로 진동하며 1을 교차함(선택 역전)을 명시적으로 도출한다. 주 예측: ICB-TM은 2033년 6월까지 단일 연구그룹에 의해 다음을 모두 만족하는 실험실 시연으로 실증된다 — 단일단 Li/Na 분리계수 ≥10(수동 대비 낮으나 게이트 프로그래밍); 게이트 전압만으로 우세 역전(분리계수가 1을 통과); 3단 이상 캐스케이드 전체 농축비 ≥10³. (신뢰도 60%) 대표 반증: 2031년 12월까지 정전 게이트가 ICB 봉쇄창을 1 k_BT 이상 이동시키지 못함이 확정되면 기각된다.

주제어: 이온 쿨롱 봉쇄, 옹스트롬유체공학, 정전 게이트, 동일가수 이온 선택, 쿨롱 진동·이온 다이아몬드, 채움 전이 공명, 리튬 회수, 다단 캐스케이드

Abstract

The separation of same-valence ion pairs of similar hydrated size — Li⁺ and Na⁺ in brine — is itself already achieved passively, with high selectivity (tens to thousands for Li/Na in single materials [29,38]). What does not yet exist is the ability to program the direction and strength of that selection in real time within a single device by changing only an applied voltage, and to invert the dominance. This work cross-synthesizes three results: the observation and theory of ionic Coulomb blockade (ICB) in angstrofluidics, the Coulomb-oscillation/diamond design language of mesoscopic single-electron transistors (SET), and electrostatic gating of nanofluidic transport. Recognizing that ion filling in an angstrom slit is quantized and blockaded by competition between charging and dehydration energy, we specify an Ionic Coulomb Blockade Transistor Membrane (ICB-TM) that uses the channel wall as an electrostatic gate to shift the blockade window (the position of the conductance resonance) in real time. The core mechanism is that, because each species has a different dehydration penalty, its conductance resonance (filling-transition peak) occurs at a different gate voltage, so the two resonance combs are offset along the gate-voltage axis by the dehydration difference δ. From this we derive explicitly that the gate-voltage/separation-factor curve oscillates as a function of gate voltage and crosses unity (selectivity inversion). Primary prediction: by June 2033 a single research group demonstrates, at laboratory scale, an ICB-TM satisfying all of — single-stage Li/Na separation factor ≥10 (lower than passive benchmarks but gate-programmed); gate-only inversion of Li/Na dominance (separation factor crossing unity); and an overall enrichment ratio ≥10³ across a cascade of three or more stages. (Confidence 60%) Representative falsifier: if by December 2031 it is established that an electrostatic gate cannot shift the ICB blockade window by ≥1 k_BT, the prediction is rejected.

Keywords: ionic Coulomb blockade, angstrofluidics, electrostatic gating, same-valence ion selection, Coulomb oscillation / ion diamond, filling-transition resonance, lithium recovery, multistage cascade

1. 서론: 왜 이 기술은 아직 존재하지 않는가

1.1 문제 정의

목표 기능은 다음과 같이 정량 정의된다. 다성분 브라인(예: Na⁺ 0.1–1 mol L⁻¹, Li⁺ 1–100 mmol L⁻¹, 몰비 Na/Li ≈ 10–1000)을 입력으로 받아, 전하가 같고(둘 다 +1가) 수화 직경이 근접한(Li⁺ 수화직경 ≈ 7.6 Å, Na⁺ ≈ 7.2 Å) 동일가수 이온쌍에서 한 종만을 선택 투과시키되, 그 선택의 방향과 세기를 소재 교체 없이 인가 전압만으로 실시간 프로그래밍하고 나아가 우세를 역전시킬 수 있는 분리 소자를 출력으로 하는 능력이다. 정량 지표로는 (i) 단일단 분리계수 S_Li/Na ≥ 10, (ii) 동일 소자에서 게이트 전압만으로 S_Li/Na가 1을 통과하는 선택 역전, (iii) 다단 연쇄 시 전체 농축비 ≥ 10³을 요구한다. 이 세 지표를 동시에 만족하는 소자는 문헌·특허에 존재하지 않는다(부록 A).

여기서 신규성의 소재를 정확히 한정하는 것이 중요하다. 동일가수 분리 자체는 이미 가능하다. 옹스트롬 모세관은 전하·수화크기가 같은 이온을 채널 내 위치로 수동 구별하며 [5], 리튬 선택 복합막은 브라인에서 Li⁺/Na⁺ 선택도 ≈ 35 [29], 생체모방 결정성 막은 Li⁺/Na⁺ 선택도 최대 2707 [38]에 이른다. 따라서 본고가 제시하는 단일단 목표 S_Li/Na ≥ 10은 기존 수동 기술의 선택도보다 오히려 낮다. 신규성은 '분리의 세기'가 아니라, 그 선택을 (a) 인가 전압만으로 능동 가변하고, (b) 동일 소자에서 역전시키며, (c) 이를 ICB 봉쇄창 튜닝의 정량 설계언어(이온 다이아몬드)와 다단 캐스케이드로 정식화한다는 데 있다. 크기·전하 배제에 기반한 수동 막은 선택도는 높아도 그 선택이 소재 기하로 고정되어, 하나의 소자에서 전압으로 종을 바꿔가며 뽑을 자유도가 원리적으로 없다. 요구 기능의 핵심 난점은 '분리 자체'가 아니라 '동일가수 대비를 전압으로 가변·역전시키는 프로그래밍 자유도'의 부재다.

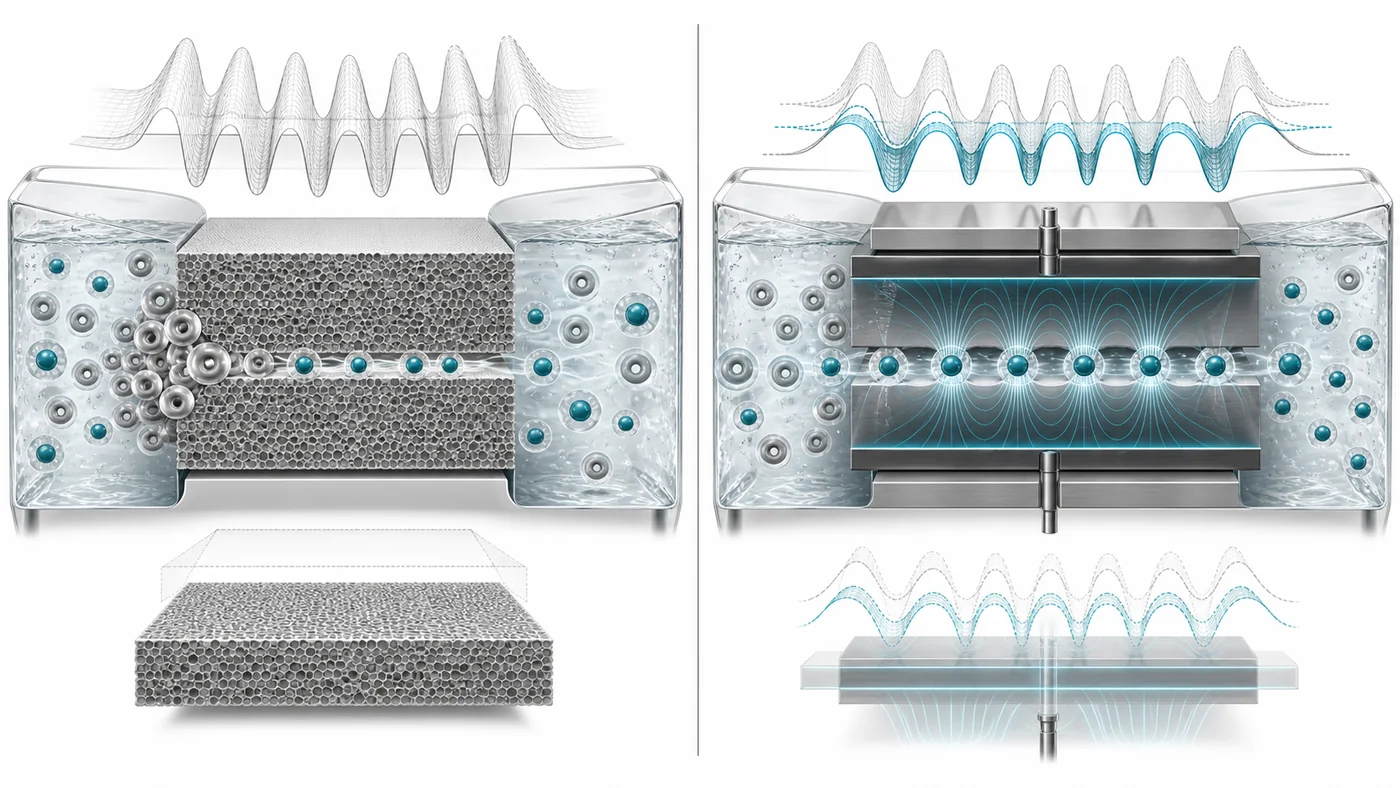

1.2 기존 기술의 한계 지도

문제 정의에 접근해 온 기존 기술 계열과 각각의 정지점을 표 1에 정리한다.

표 1. 기존 기술 한계 지도

표 1의 한계는 어느 것도 '원리적 금지'가 아니다. 수동 막은 분리를 할 수 있으나 프로그래밍 자유도가 없고(구조적), 게이팅 소자는 전류를 바꾸나 종 대비를 못 만들며(공학적), 전압 가변 선택 소자는 존재하나 기전이 ICB 봉쇄창 튜닝이 아니고 캐스케이드로 정식화되지 않으며(구조적), ICB는 관측·이론화되었으나 게이트 능동 튜닝이 정식화되지 않았다(구조적). 이 '구조적·공학적' 한계들이 서로 다른 분야에 흩어져 부분 해소되어 있다는 점이 2장의 교차 신호이며, 그 결합이 본고의 논증이다.

1.3 본고의 주장과 구성

기존 한계 '동일가수 쌍의 능동·역전 프로그래밍 자유도 부재'는, 옹스트롬유체공학의 성과 α(ICB에 의한 이온 채움 양자화·봉쇄창)와 메조스코픽 소자물리의 성과 β(게이트 전압으로 봉쇄창을 이동시키는 단전자 트랜지스터의 쿨롱 진동 설계언어)의 결합으로 해소 가능하며(2장), 그 결합체가 이온 쿨롱 봉쇄 트랜지스터 분리막(ICB-TM)이고(3장), 관문 G1~G4를 거쳐 2033년까지 실증된다(4~5장). 이하 2장은 세 근거 분야의 성과와 교차 신호를, 3장은 소자 명세·정식화·정량 예산을, 4장은 관문과 로드맵을, 5장은 반증조건과 예측 선언을, 6장은 파급과 위험을 다룬다.

2. 문헌 종합

2.1 종합 대상 문헌의 범위와 편향 신고

본고가 종합한 근거 문헌은 세 갈래로 정리된다: (축1) 옹스트롬유체공학·ICB 관측과 이론, (축2) 메조스코픽 양자수송 유비와 나노기공 FET 게이팅, (축3) 선택적 이온분리막·동일가수 분리·자원회수. 검토 범위는 2002년부터 2026년까지이며, 학술 색인(Scopus·Web of Science·Google Scholar)과 게재지(Nature 계열·Science 계열·RSC·ACS·AIP·IOP) 및 특허 색인(USPTO/EPO/KIPO)에 대한 검색식 요지는 "ionic Coulomb blockade", "angstrom slit ion transport", "electrostatic gating nanofluidic transistor", "voltage-tunable same-valence Li Na K selectivity", "multistage lithium brine cascade"의 조합이다. 인용 문헌 총수는 43편으로, 동료심사 학술지 논문이 40편, 프리프린트 2편([11],[19])과 학회 논문 1편([10])을 포함한다. 분야 분포는 옹스트롬유체·ICB(축1) 12편, 소자·게이팅(축2) 20편, 분리막·자원회수(축3) 11편이다.

편향을 자진 신고한다. 첫째, 영어 문헌과 주요 색인에 접근이 편중되어 비영어권 및 산업 내부 데이터가 과소 대표될 수 있다. 둘째, ICB의 물리적 기초를 이루는 논문이 2013–2019년에 집중되어 있어(예: [1,2,3,4]), 인용의 최신성 분포가 기초 이론 쪽으로 어느 정도 편향된다. 이를 완화하기 위해 2022–2026년의 게이팅·분리막·ICB 실증 문헌([5,6,11,20,21,22,24,26,27,29,32,33,36,37,38,39,40,41,42,43])을 폭넓게 포함했으며, 최근 4년(2023–2026) 문헌이 21편으로 약 49%를 차지한다. 셋째, 소자 게이팅 실증 일부는 프리프린트를 포함하며([11]), 정식 게재 시 서지 갱신이 필요하다.

2.2 분야별 최신 성과

2.2.1 옹스트롬유체공학과 이온 쿨롱 봉쇄

표 2-1. 축1 핵심 성과

옹스트롬유체공학은 채널 높이가 수화 이온 크기(≈7 Å)에 접근하는 극한 구속에서 연속체 기술이 붕괴하고 ICB·유전율 이상 등 새 현상이 출현함을 확립했다 [4,25]. 특히 [33]은 짧은 탄소나노튜브의 전 원자 분자동역학에서 벽 고정전하를 바꿀 때 전류가 진동하며 채움수(2→1, 1→0)의 계단과 그에 대응하는 전류 피크가 분해됨을 ICB 이론과 일치시켰다 — 이는 뒤에 사용할 '채움 전이 공명(filling-transition resonance)' 정식화의 실측·모사 앵커다. 그러나 이 분야 단독으로는 표 1의 한계를 넘지 못한다. 관측된 봉쇄창과 비-스테릭 선택은 모두 소재의 고정 기하·고정 표면전하로 결정되어, 동일 소자에서 선택을 능동적으로 가변·역전시킬 자유도가 없기 때문이다.

2.2.2 메조스코픽 양자수송과 나노기공 FET 게이팅

표 2-2. 축2 핵심 성과

메조스코픽 소자물리는 게이트 전압으로 섬(island)의 전자 채움 수 n을 양자화하고, 그 결과 컨덕턴스가 게이트 전압에 대해 주기적 피크(쿨롱 진동)로 나타나며 (n, n+1) 라벨의 쿨롱 다이아몬드로 봉쇄 영역을 그리는 정식화를 완성했다 [34,35,10]. 게이팅 하드웨어는 최근 급속히 성숙하여, vdW 이종접합에 소수층 그래핀 게이트를 내장한 이온 트랜지스터가 0.3–0.5 V·최대 100 mM 농도에서 유의한 전류 변조를 [11], 버미큘라이트 옹스트롬 모세관이 1000 mM에서도 게이트로 1400% 컨덕턴스 변조를 [26] 달성했다. 나아가 전압 가변 이온 선택은 동일가수(Na/K [15])와 다이온(K/Na/Li/Ca/Mg [40]; K/Li [41])에서 이미 실증되었다. 그러나 이 분야 단독으로는 한계를 넘지 못한다. 이들 전압 가변 선택의 기전은 표면전하밀도·정전인력의 변조이지 ICB 봉쇄창(충전에너지 대 탈수화에너지 창)의 튜닝이 아니며, 단일 이종 채널에 머물러 다단 캐스케이드로 정식화되지 않았고, 동일가수 선택의 역전(S가 1을 통과)을 봉쇄창 이동으로 설계하지 않았다(3.1절 3수준 비교).

2.2.3 선택적 이온분리막과 자원회수

표 2-3. 축3 핵심 성과

분리막·자원회수 분야는 동일가수 분리가 이미 고선택도로 가능함을 보여준다: Li/Na 복합막 선택도 ≈35 [29], 생체모방 결정성 막 최대 2707 [38], 정밀 폴리아마이드 Li/Mg 극한 선택 [37]. 다단 캐스케이드 농축(전기투석 ~17배 [30,31])과 이온 정류(정류비 15.9 [32])의 실용 종단부도 성숙해 있다. 특히 생체 이온채널 연구는 고정전하 Q_f를 바꾸면 전도·가수 선택이 재편됨을 ICB 모델로 정식화하여 [8,9], '벽 전하 튜닝→종 선택'의 이론적 청사진을 제공한다. 그러나 이 분야 단독으로는 한계를 넘지 못한다. 현행 동일가수 선택은 모두 소재에 고정된 수동 선택이어서 하나의 소자에서 전압으로 종을 바꿔 뽑거나 역전시킬 수 없고 [29,38], 캐스케이드는 막 자체의 낮은 단일단 프로그래밍성 탓에 유연성이 제한되며 [30], 생체채널의 Q_f 튜닝은 자연 진화의 산물일 뿐 인공적으로 전압 프로그래밍되지 않는다.

2.3 교차 신호 분석

교차 신호란, 서로 다른 분야의 독립적 성과들이 표 1의 동일 한계를 서로 다른 방향에서 부분 해소하고 있어, 결합 시 한계 전체의 해소가 기대되는 상태를 말한다. 본고는 세 신호를 식별한다.

표 3. 교차 신호 표

2.3.1 신호 S1: 봉쇄창의 고정전하 의존과 게이트의 등가성

ICB의 미시 이론은 나노기공/슬릿/나노튜브 내 이온 채움이 충전에너지 U_C=e²/2C와 열·탈수화 에너지의 경쟁으로 양자화되며, 전도도가 채널의 고정전하 Q_f에 대해 진동함을 정립했다 [1,3]. [33]은 이 진동이 채움수의 계단(2→1, 1→0)에 대응하는 전류 피크로 나타남을 분자동역학으로 분해했고, 생체채널 모델은 Q_f를 증가시키면 전도 피크(봉쇄창)가 이동하고 선택성 서열이 큰 이온 쪽으로 옮겨감을 정량 예측한다 [8]. 한편 SET 물리에서 게이트 전압 V_g는 섬의 전위를 통해 유효 배경전하 Q_0=C_g V_g를 연속 이동시켜 컨덕턴스를 게이트 전압의 주기 함수(쿨롱 진동)로 만든다 [10,34,35]. 정합성 ① 물리량 인터페이스: 두 성과의 접합 물리량은 '섬 부위의 유효 배경전하(=봉쇄창 위치)'이며, 생체채널의 Q_f와 소자의 게이트 유도 배경전하는 이를 결정하는 동일 변수의 두 실현이다. 다만 게이트 전위가 채널 내부 이온 자유에너지로 전달되는 결합 효율(레버암 α=C_g/C_Σ)의 정량화와 하한 확보가 미충족 항목으로 관문 G1이 된다(α의 물리 추정은 3.2절). 정합성 ③ 시간상수: ICB 전도 진동의 응답과 게이트 RC 시간상수는 모두 µs–ms 규모로 양립한다 [16].

2.3.2 신호 S2: 옹스트롬 슬릿의 동일가수 구별과 저전압 게이트 변조

옹스트롬 모세관은 전하가 같고 수화 직경이 유사한 이온을 채널 내 이온 위치의 차이로 구별함을 실증했고 [5], 이 차이의 물리적 근원(구속에 의한 탈수화 껍질 왜곡·자유에너지 차)은 최근 이론틀로 정식화되었다 [43]. 이는 동일가수 대비가 옹스트롬 구속에서 물리적으로 존재함을 뜻하나, 선택이 소재 기하로 고정된 수동 현상이다. 여기에 vdW 내장 게이트가 0.3 V 수준에서 이온 수송을 실시간 변조한다는 성과 [11]와, MoS₂/SiN 게이트 채널의 양극성 이온 트랜지스터 거동 [20], 버미큘라이트 옹스트롬 모세관이 1000 mM에서도 게이트로 1400% 컨덕턴스를 변조한다는 실측 [26]을 결합하면, 수동 동일가수 대비를 능동 가변으로 전환하는 경로가 열린다. 정합성 ② 스케일·차폐 정합: 게이트의 전기장 침투깊이(디바이 길이 λ_D)는 0.5–1 M에서 0.30–0.43 nm로, 슬릿 높이 h≈0.7 nm에 대해 2λ_D=0.60–0.86 nm이므로 0.5 M에서는 채널 전 두께에서 전기이중층이 겹쳐(overlap) 게이트가 내부를 정전 제어하며, 1 M 부근에서 겹침이 한계에 도달한다. [26]의 1 M 실증이 이 정합의 실험적 근거다. 다만 (a) 고농도에서 차폐로 α가 저하되고, (b) 동일가수 역전에 필요한 봉쇄창 이동폭이 저전압 실증 범위(0.3–0.5 V [11])를 상회한다는 두 정량 미충족이 관문 G2로 남는다(3.2절 정량 예산에서 명시).

2.3.3 신호 S3: 단일단 프로그래밍 선택과 다단 캐스케이드의 성숙

브라인 Li/Na 분획의 산업 종단부는 이미 성숙하여, 다단 선택 전기투석은 농축액을 다음 단 공급으로 재투입하는 캐스케이드로 리튬을 단계적으로 농축한다 [30,31]. 계단형 메조채널 이온 다이오드는 정류비 15.9의 방향성 수송을 소자화했다 [32]. 현행 캐스케이드의 한계는 막 자체가 소재 고정형이어서 다품종 브라인마다 막을 바꿔야 하는 유연성 제약이다 [30]. ICB-TM이 단일단에서 게이트 프로그래밍으로 S_Li/Na≥10과 역전을 제공하면, 동일 소재 스택에서 전압만으로 분획 대상을 재구성할 수 있다(3.5절·4.3절). 정합성 ④ 공정 호환: 게이트 소자를 다단 스택으로 집적할 때, 각 단의 게이트 전압을 독립 바이어싱하는 배선·유체 라우팅이 필요하다. 이 스택 집적이 미충족 항목으로 관문 G3이 된다. 스택형 이온 다이오드 막 [32]과 다단 전기투석 셀 [30,31]의 존재가 공정 호환의 개연성을 뒷받침한다.

2.4 종합

이상의 신호는 ICB-TM의 부재가 원리의 문제가 아니라 결합의 문제임을 시사한다. ICB 봉쇄창과 채움 전이 피크(축1)는 실측·이론화되어 있고, 게이트로 봉쇄창을 이동시키는 쿨롱 진동 설계언어(축2)는 전자소자에서 완성되어 있으며, 전압 가변 이온 선택과 다단 분획 종단부(축2·3)는 이미 실증·성숙해 있다. 미조립된 잔여 조건은 '게이트=가변 Q_f=봉쇄창(공명 빗살) 이동'의 정식화와 그 동일가수 역전 소자화·캐스케이드화이며, 이는 관문 G1(게이트-봉쇄창 결합), G2(고농도 게이트 유효성·필요전압), G3(스택 집적), G4(동일가수 역전 셀 정식화)로 구체화되어 4장에서 다룬다. 봉쇄창을 게이트로 능동 튜닝해 동일가수 이온을 프로그래밍 선택·역전하고 이를 다단 스택으로 정식화한 소자·제안은, 근접 선행([15,40,41,26])이 기전·구성 수준에서 다르며(3.1절), ICB 게이트 튜닝은 문헌에서 오직 미래 전망으로만 언급되어 왔다 [3,7].

3. 예측 기술 명세

3.1 명칭 부여와 신규성 진술

명칭. 국문: 이온 쿨롱 봉쇄 트랜지스터 분리막; 영문: Ionic Coulomb Blockade Transistor Membrane; 약어: ICB-TM. 작명은 작동 원리(이온 쿨롱 봉쇄를 트랜지스터형 게이트로 제어)와 기능(분리막)을 기술하며, 고유명사·상표성을 배제한다.

신규성 진술. 본 명세와 동일한 목적·원리·구성의 기술 — 정전 게이트로 ICB의 충전에너지 대 탈수화에너지 봉쇄창(공명 빗살)을 실시간 튜닝하여 동일가수 이온쌍(Li⁺ vs Na⁺)을 프로그래밍 선택·역전하고, 이를 '이온 다이아몬드' 설계언어로 정식화하며, 다단 스택 캐스케이드로 브라인 Li/Na를 분획하는 소자 — 는 2026년 7월 20일 기준 문헌·특허에 존재하지 않는다(부록 A). 신규성이 '분리 자체'가 아니라 '게이트 프로그래밍성·역전·ICB 봉쇄창 정식화'에 있음을 강조한다(1.1절). 가장 근접한 선행 5건에 대한 3수준(목적/원리/구성) 차이 논증은 다음과 같다.

• [40] GPETNC(Su et al., Nat. Commun. 2022) — 최근접 선행. 목적: 전압으로 K/Na/Li/Ca/Mg 선택을 즉시 조율하는 다기능 이온체 실증(자원 분획 소자 아님). 원리: 전압 의존 이온 농축/고갈에 의한 유효 표면전하밀도 변조이지 ICB 봉쇄창(충전에너지 대 탈수화에너지 창) 튜닝이 아님; 동일가수 대비가 표면전하 극성에 종속. 구성: 단일 이종 채널, 캐스케이드 없음, 동일가수 선택도 소폭(K⁺/ion ≈4.6)이며 봉쇄창 이동에 의한 S의 1-교차(역전)를 설계·도출하지 않음. → ICB-TM은 게이트를 유효 Q_f로 사상해 봉쇄창(공명 위치)을 이동시키고, 탈수화 차 δ가 만드는 공명 빗살 어긋남에서 S의 1-교차를 정식 유도하며, 다단 스택으로 정식화한다.
• [41] MXene 공동중재(Wang et al., Sci. Adv. 2024). 목적: 제어 가능·선택적 1가/1가 분리(K⁺/Li⁺ 40.9)·on/off. 원리: 전압 조절 정전 인력과 고전하 이온 공동중재이며 ICB 봉쇄창 능동 튜닝 아님. 구성: 단일막, 다단 스택 정식화 없음, 봉쇄창 기반 역전 설계 부재.
• [15] 관능화 그래핀 기공 동일가수 구별(Sint, Wang & Král, JACS 2008). 목적: 관능화 기공의 이온 선택 구별 MD 연구(Li⁺:Na⁺:K⁺ ≈ 9:14:33). 원리: 고정 관능기(F–N 말단)의 전하·부분 탈수화에 의한 수동·고정 선택이며 인가장은 이온을 구동할 뿐 독립 게이트로 봉쇄창을 튜닝하지 않음. 구성: 단일 관능화 기공, 독립 게이트 전극·다단 스택 없음, ICB 봉쇄창·이온 다이아몬드 정식화 부재. → 동일가수 구별이 원리적으로 가능함을 보이나 그 선택이 소재 관능화로 고정된다는 점에서 ICB-TM의 게이트 프로그래밍성과 대비된다.
• [26] 버미큘라이트 정전 변조(Biswabhusan et al., Nat. Commun. 2025). 목적: 옹스트롬 모세관 컨덕턴스의 거대 게이트 변조(−2~+1 V에서 1000 mM, 1400%). 원리: 상호작용 구동 정전 게이팅에 의한 전체 컨덕턴스 on/off이며 동일가수 쌍의 프로그래밍 선택·봉쇄창 튜닝 아님. 구성: 단일 라미네이트, 동일가수 분획·캐스케이드 미정식화. → 다만 본 소자가 요구하는 고농도(≤1 M) 게이트 유효성의 실험적 근거를 제공한다(G2).
• [3,7] ICB 게이트 튜닝 제안(Kavokine 2019; Chernev 2020). 목적: ICB의 관측·이론 종합과 '외부 게이트로 튜닝 가능한 단일 이온 수송'의 전망 제시. 원리: SET 유비와 (주로 다른 가수) 선택 가능성만 이론적으로 지적. 구성: 소자·동일가수 프로그래밍·다단 분획 미제시.

요컨대 근접 선행은 (i) 기전이 표면전하밀도/정전인력 변조이거나(=ICB 봉쇄창 튜닝 아님)[40,41,15], (ii) 전체 컨덕턴스 게이팅이거나(=동일가수 프로그래밍 아님)[26], (iii) 이론적 전망에 그친다[3,7]. ICB-TM의 결합(게이트로 봉쇄창을 실시간 튜닝→동일가수 프로그래밍·역전→이온 다이아몬드 설계언어→다단 스택 브라인 Li/Na 분획)과 동일한 목적·원리·구성의 선행은 발견되지 않았다.

3.2 작동 원리와 정식화

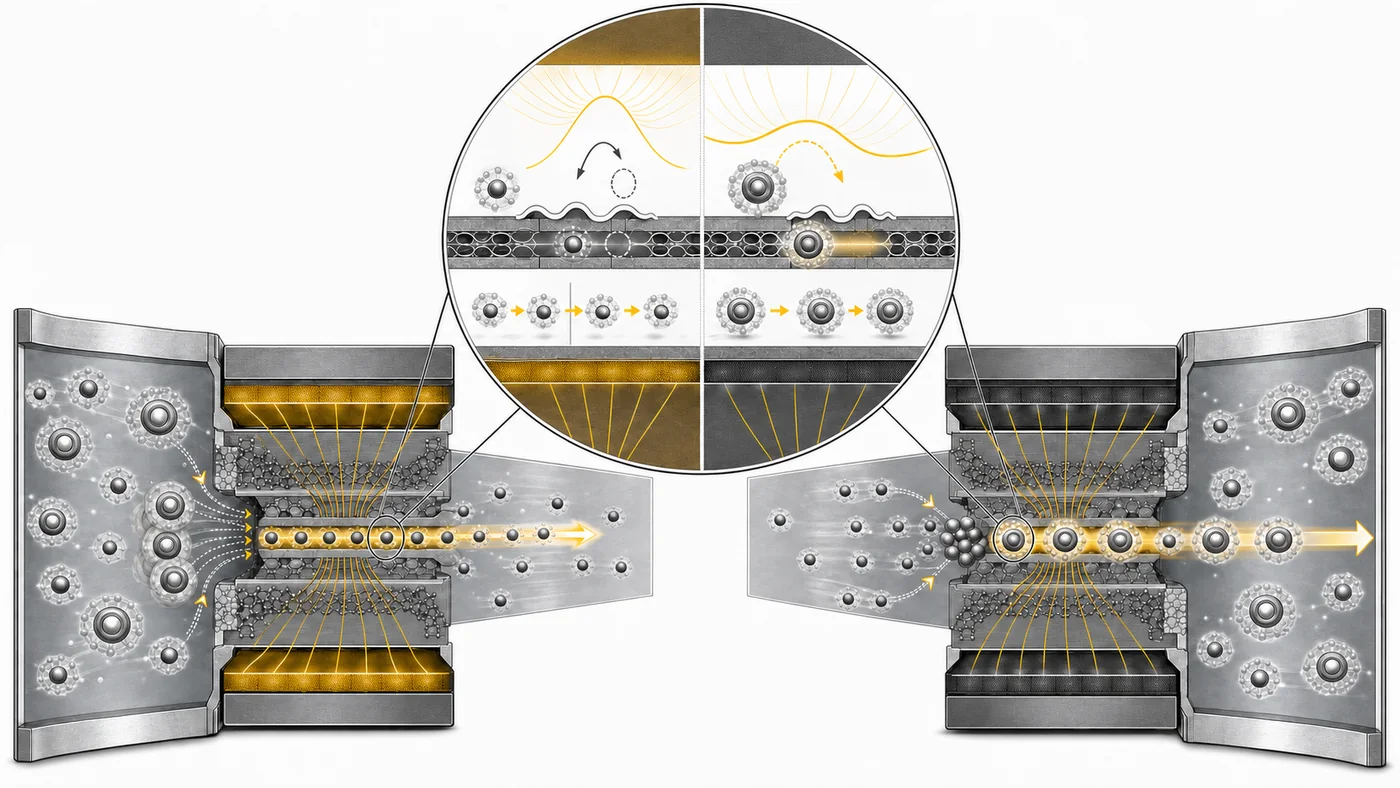

ICB-TM의 인과 사슬은 다음과 같다. 각 단계는 실증(인용) 또는 관문으로 명시 구분한다.

1. 구속·부분 탈수화. 브라인 이온이 옹스트롬 슬릿(높이 ~0.7 nm)에 진입하며 수화껍질의 일부를 잃는다. 부분 탈수화 페널티는 이온 코어 크기에 의존해 Li⁺와 Na⁺에서 다르다 [4,5,43]. [실증: 4,5,43]
2. 이온 채움 양자화·봉쇄. 슬릿 내 '섬' 부위의 이온 채움은 충전에너지 U_C=e²/2C_Σ가 열에너지를 초과할 때 양자화되며, 전도도가 유효 고정전하에 대해 진동한다(ICB). 전도는 활성화 장벽 넘기가 아니라 채움 전이 공명(n↔n+1 축퇴점에서의 전류 피크)으로 일어난다 [1,2,3,33]. [실증: 1,2,3,33]
3. 게이트에 의한 봉쇄창(공명 위치) 이동. 채널 벽 게이트 전압 V_g가 레버암 α를 통해 섬의 유효 배경전하를 α C_g V_g만큼 이동시켜, 각 종의 전도 공명이 V_g 축을 따라 이동한다. [관문 G1]
4. 동일가수 선택·역전. 종마다 탈수화 페널티가 달라 공명 빗살이 V_g 축에서 δ만큼 어긋나므로, 특정 V_g에서 한 종은 공명(전도)에, 다른 종은 봉쇄(비전도)에 놓인다. V_g를 이동시키면 역할이 뒤바뀌어 선택이 역전된다. [관문 G4]
5. 다단 농축. 단일단 투과액을 다음 단 공급으로 재투입하는 캐스케이드로 분리계수를 지수적으로 누적한다 [30,31]. [실증: 30,31; 집적은 관문 G3]

형식화(채움 전이 공명과 선택계수). 심사에서 지적된 대로, 동일가수(z=1) 이온의 선택을 단순 Arrhenius 장벽차 S=exp[(ΔG_B−ΔG_A)/k_BT]로 쓰면 게이트항 −αeV_g와 충전항 U_C(n+½)가 차분에서 소거되어 S가 V_g에 무관해진다. ICB 수송은 장벽 활성화가 아니라 채움 전이 공명이므로, 관측량은 두 종의 공명 위치(전도 피크가 나타나는 게이트 전압)이며 이 위치가 탈수화 차 δ만큼 어긋나 V_g 의존성을 낳는다. 정식화는 다음과 같다.

섬에 종 X의 n번째 이온을 더하는 데 필요한 전기화학 전위(첨가 에너지)를

μ_X(n, V_g) = ΔG_dehyd,X + U_C·(n − ½) − α e V_g

로 쓰면(z=1), 저장조 전위 μ_res≈0과 정렬되어 컨덕턴스 피크(채움 전이 공명)가 나타나는 게이트 전압은

V_g*(X, n) = [ ΔG_dehyd,X + U_C·(n − ½) ] / (α e).

한 종의 연속 공명 간격은 ΔV_g^(period) = U_C/(αe)이고, 두 종의 동일 n 공명은 탈수화 차 δ ≡ ΔG_dehyd,Li − ΔG_dehyd,Na만큼 어긋난다:

V_g(Li,n) − V_g(Na,n) = δ/(α e).

각 종의 컨덕턴스는 쿨롱 진동의 표준 열확장 피크선형(Beenakker형)으로

g_X(V_g) ∝ cosh⁻²[ α e ( V_g − V_g*(X,n) ) / (2.5 k_BT) ]

를 취한다. 따라서 선택계수는

S_Li/Na(V_g) = g_Li/g_Na = cosh²[ αe(V_g − V_g(Na,n)) / 2.5k_BT ] / cosh²[ αe(V_g − V_g(Li,n)) / 2.5k_BT ]

로 명시적으로 V_g에 의존한다. V_g가 Li 공명에 가까우면(V_g→V_g(Li,n)) 분모가 최소가 되어 S≫1(Li 우세), Na 공명에 가까우면 S≪1(Na 우세), 중점 V_g^inv=(V_g(Li,n)+V_g*(Na,n))/2에서 정확히 S=1이다. 즉 선택계수는 게이트 전압의 함수로 진동하며 1을 교차한다(선택 역전) — 이는 SET의 쿨롱 진동을 이온계로 옮긴 '이온 다이아몬드'의 직접 귀결이며, 소거 문제가 발생하는 장벽차 식과 달리 공명 위치(δ에 의한 빗살 어긋남)에서 유도되므로 게이트항이 소거되지 않는다. 정성적으로, 선택은 탈수화 차 δ가 채움 전이 공명 빗살을 얼마나 벌리는가로 결정되고, 게이트는 그 빗살 위 어느 지점을 동작점으로 삼을지를 프로그래밍한다.

정량 예산. e²/4πε₀ = 1.44 eV·nm. 섬 유효 반경 a ≈ 0.45 nm, 구속 계면 유전율 ε ≈ 6–10(강한 옹스트롬 구속에서 벌크 80으로부터 크게 저하)으로 두면, U_C = 1.44/(2·ε·a) ≈ 0.14–0.24 eV, 즉 5–9 k_BT(k_BT=0.0257 eV, 298 K)로 봉쇄가 견고하다 [1,2,33]. 부분 탈수화 페널티 차 δ는 전탈수화 자유에너지 차 1.18 eV(Li −520, Na −406 kJ mol⁻¹)의 부분 f≈0.1–0.25에 해당해 δ≈0.12–0.30 eV(5–12 k_BT)로 추정된다 [4,5,43].

• 레버암 α의 차폐 물리 추정. 고농도 브라인에서 디바이 길이는 λ_D(nm) = 0.304/√I(1:1, I in M): 0.5 M→0.43 nm, 1 M→0.30 nm. 슬릿 반두께 h/2≈0.35 nm에서 게이트 전위 감쇠 ~exp(−(h/2)/λ_D)는 0.5 M에서 0.44, 1 M에서 0.31이다. 여기에 게이트 유전체 대 채널 용량비로 정해지는 기하 결합 α_geom≈0.3–0.5(초박막 고유전율 게이트)를 곱하면, 유효 레버암은 α ≈ 0.10–0.22(0.5–1 M)로 추정된다. 즉 α≈0.25는 저농도·박막 고κ 게이트의 낙관치이며, 관문 G1의 하한 α≥0.1은 ≤1 M에서 차폐 물리와 정합한다. 버미큘라이트가 1000 mM에서 게이트 변조를 유지한다는 실측 [26]은 옹스트롬 채널에서 이중층 겹침으로 α가 0으로 붕괴하지 않음을 뒷받침한다.
• 필요 게이트 전압(정정). 봉쇄창을 U_C만큼 이동시키는 데 필요한 전압은 V_g ≈ U_C/(αe) ≈ 0.14–0.24 / 0.1–0.22 ≈ 0.6–1.2 V(대표 ~0.8 V)이다. 동일가수 역전은 공명 빗살을 δ만큼 지나 S를 ≥10에서 ≤0.1로 옮겨야 하므로 필요 전압은 δ/(αe)에 피크 폭 여유를 더한 약 0.6–1.4 V이다. 이 값들은 현재 유의 변조가 실증된 게이트 범위(0.3–0.5 V [11])를 약 1.5–3배 상회한다. 즉 저전압 실증만으로는 역전에 부족하며, (i) 레버암 α를 초박막 고유전율 게이트·저ε 채널로 키우거나(α↑→필요전압↓), (ii) 버미큘라이트가 도달한 −2~+1 V 수준의 게이트 창 [26]을 옹스트롬 소자에 이식해야 한다. 요컨대 필요 전압은 저전압 실증 범위를 초과하며, 그 초과분과 해소 경로가 관문 G2의 핵심이다.
• 저전압 실증의 동치성 한계. 100 mM에서 전류 2배 변조 [11]는 Δ(ln g)=0.69, 즉 유효 봉쇄창 이동 ≈0.7 k_BT에 상당하여 G1 문턱(1 k_BT)에 미달하며, 더욱이 전류 크기 변조는 공명 위치(봉쇄창)의 이동과 물리적으로 구별된다. 따라서 [11]은 G1의 부분 진전을 시사할 뿐 '봉쇄창 1 k_BT 이동'과 동치가 아니다. G2(고농도·필요전압)의 실질적 근거는 오히려 1 M에서의 게이트 변조 실측 [26]이며, 이 역시 동일가수 봉쇄창 프로그래밍이 아니라 전체 컨덕턴스 게이팅이라는 점에서 부분 근거에 그친다.

3.3 시스템 구성도

flowchart LR
    F["브라인 공급<br/>Na/Li ≈ 10–1000"] -->|이온 유입| C1["C1: 옹스트롬 슬릿 채널<br/>(부분 탈수화·ICB 섬)"]
    G["C2: vdW 내장 정전 게이트<br/>V_g 바이어스"] -->|유효 배경전하 αC_g V_g| C1
    C1 -->|공명 위치 튜닝| C3["C3: 봉쇄창 제어부<br/>(U_C 대 탈수화 창, 공명 빗살)"]
    C3 -->|종 대비·역전 형성| C4["C4: 동일가수 분획 단위셀<br/>S_Li/Na, S=1 교차"]
    C4 -->|투과액 재투입| C5["C5: 다단 캐스케이드 스택<br/>농축비 R"]
    C5 -->|Li 농축 분획| P["Li 회수 출력"]
    C5 -.->|잔류(Na 농축)| W["방류/재순환"]

3.4 핵심 구성요소별 기술 성숙도 평가

표 4. 구성요소별 TRL 평가

C1 (TRL 4). 단일 서브나노 기공·옹스트롬 슬릿·나노튜브에서 ICB와 채움 전이 피크가 실험·모사로 검증되었으므로 TRL 4로 판정한다 [2,4,33]. 요구 성능 U_C ≥ 5 k_BT는 구속 유전율 저하로 달성 가능하나, 게이트 통합 재현성 있는 단일 섬 기하 제작이 격차로 G1에 등재된다.

C2 (TRL 3). vdW 내장 게이트 이온 트랜지스터가 저농도에서 원리 검증되었고 [11], 버미큘라이트가 1 M에서 게이트 변조를 실증했으므로 [26] TRL 3으로 판정한다. 요구 성능은 브라인 농도(0.5–1 M)에서 봉쇄창을 1 k_BT 이상 이동시키고 역전에 필요한 0.6–1.4 V를 확보하는 게이트 유효성이며, 고농도 차폐에 의한 α 저하와 필요전압 초과가 격차로 G2에 등재된다.

C3 (TRL 2). 봉쇄창 물리·채움 전이 피크와 Q_f 의존 선택은 이론·모사로 정식화되어 있으나(개념 정립) 게이트 능동 튜닝으로 통합되지 않았으므로 TRL 2로 판정한다 [3,5,8,33]. 격차는 '게이트=가변 Q_f→공명 빗살 이동'의 소자적 정식화로 G1과 연동된다.

C4 (TRL 2). 동일가수 선택은 수동 막에서 고선택도로 실증되었고(35~2707, 비게이트 [29,38]), 전압 가변 선택도 표면전하 기전으로 실증되었으나 [40,41] ICB 봉쇄창 기반 게이트 프로그래밍·역전 능동 셀은 원리 관찰 단계이므로 TRL 2로 판정한다. 격차는 단일단 능동 역전 셀의 정식화로 G4에 등재된다.

C5 (TRL 3). 다단 캐스케이드 농축과 이온 정류는 산업·소자 수준에서 검증되었으므로 TRL 3으로 판정한다 [30,31,32]. 요구 성능은 게이트 소자를 ≤5단으로 집적해 전체 농축비 10³을 얻는 것이며, 스택 배선·유체 라우팅 집적이 격차로 G3에 등재된다.

3.5 목표 성능 규격

표 5-1. 목표 성능 규격

이 표의 지표·수치가 5.1절 예측 선언의 정량 조건으로 그대로 사용된다. 목표 단일단 S≥10이 수동 벤치마크(35~2707)보다 낮음을 명시하며, 이는 신규성이 선택도 크기가 아니라 동일 소자·동일 소재에서의 전압 프로그래밍성·역전에 있기 때문이다.

작동 원리·정량 도해(그림 7). 아래 인라인 SVG는 (A) SET 쿨롱 진동/다이아몬드→ICB '이온 다이아몬드' 대응도와 (B) 두 종의 채움 전이 공명 빗살이 δ만큼 어긋나 게이트전압-분리계수 곡선이 1을 교차함(선택 역전)을 도해한다.

<svg viewBox="0 0 760 360" xmlns="http://www.w3.org/2000/svg" font-family="sans-serif" font-size="12"> <rect x="0" y="0" width="760" height="360" fill="none"/> <text x="30" y="22" font-weight="bold">A. 쿨롱 진동·다이아몬드 → 이온 다이아몬드</text> <line x1="40" y1="170" x2="360" y2="170" stroke="#555" stroke-width="1.2"/> <line x1="60" y1="60" x2="60" y2="300" stroke="#555" stroke-width="1.2"/> <text x="365" y="174" fill="#555">V_g</text> <text x="30" y="58" fill="#555">V_bias</text> <polygon points="110,170 160,120 210,170 160,220" fill="#7aa8d6" fill-opacity="0.35" stroke="#2f5f96" stroke-width="1.4"/> <polygon points="210,170 260,130 310,170 260,210" fill="#7aa8d6" fill-opacity="0.35" stroke="#2f5f96" stroke-width="1.4"/> <polygon points="20,170 60,130 110,170 60,210" fill="#7aa8d6" fill-opacity="0.2" stroke="#2f5f96" stroke-width="1"/> <text x="150" y="175" font-size="11">n</text> <text x="250" y="175" font-size="11">n+1</text> <text x="80" y="255" font-size="11" fill="#2f5f96">봉쇄(고정 채움)</text> <text x="150" y="110" font-size="11" fill="#b5651d">공명(전도)</text> <text x="60" y="320" font-size="10.5" fill="#333">게이트 V_g로 섬 이온 채움수 양자화; 축퇴선=전도 공명</text> <text x="430" y="22" font-weight="bold">B. 공명 빗살 어긋남(δ)과 선택 역전</text> <line x1="440" y1="250" x2="740" y2="250" stroke="#555" stroke-width="1.2"/> <line x1="460" y1="40" x2="460" y2="290" stroke="#555" stroke-width="1.2"/> <text x="742" y="254" fill="#555">V_g</text> <text x="430" y="40" fill="#555">log S_Li/Na</text> <line x1="460" y1="165" x2="740" y2="165" stroke="#999" stroke-dasharray="4 3"/> <text x="700" y="160" font-size="10.5" fill="#666">S=1</text> <path d="M460,120 C495,70 520,70 545,120 C565,160 580,210 605,210 C630,210 645,160 665,120 C690,72 715,72 740,118" fill="none" stroke="#c0392b" stroke-width="2.2"/> <circle cx="520" cy="82" r="3.2" fill="#c0392b"/> <text x="500" y="72" font-size="10.5" fill="#c0392b">Li 공명</text> <circle cx="605" cy="210" r="3.2" fill="#1f6f3f"/> <text x="588" y="228" font-size="10.5" fill="#1f6f3f">Na 공명(역전)</text> <text x="470" y="285" font-size="10.5" fill="#333">빗살 어긋남 δ/(αe) → S가 1을 교차(반증가능 예측)</text> </svg>

4. 실현 경로

4.1 기술 관문

G1. 게이트–봉쇄창 결합의 정식화·실증

• 정의: 외부 정전 게이트 전압이 ICB 봉쇄창(채움 전이 공명 위치)을 실제로 이동시키는지, 그 결합 레버암 α가 유용한 하한(≥0.1)을 갖는지가 확립되지 않았다.
• 현재 상태: 봉쇄창의 Q_f 의존·채움 전이 피크는 이론·모사·생체채널에서 정식화 [3,8,33], 게이트의 전류 변조는 실증 [11,26]. 그러나 게이트에 의한 봉쇄창(공명 위치) 이동폭은 미정량이며, 100 mM 2배 변조 [11]는 ≈0.7 k_BT 상당으로 문턱 미달.
• 해소 조건: 게이트 통합 옹스트롬 소자에서 전도 공명 위치가 게이트 0.3 V당 1 k_BT(≈26 meV) 이상 재현성 있게 이동함을 동료심사 문헌으로 실측(레버암 α ≥ 0.1). 참고로 0.1×0.3 V = 0.03 eV ≈ 1.15 k_BT로 자기정합.
• 예상 해소 시점: 2028년(최빈) ~ 2030년(비관), 2030년까지 해소 확률 70%.
• 의존 관계: 없음(선행 관문).
• 대안 경로: 화학적 표면전하 스위칭(광·pH 게이트)으로 Q_f를 가변 [16] — 전압 게이트 실패 시 우회하나 실시간성·집적성 저하.

G2. 브라인 농도에서의 게이트 유효성과 필요 전압

• 정의: 고농도(0.5–1 M) 브라인에서 디바이 차폐로 α가 저하되고(3.2절 추정 0.10–0.22), 동일가수 역전에 필요한 전압(0.6–1.4 V)이 저전압 실증 범위(0.3–0.5 V)를 상회한다.
• 현재 상태: 100 mM에서 2배 전류 변조 [11]; 버미큘라이트 1000 mM에서 1400% 컨덕턴스 변조(−2~+1 V) [26]. 1 M 규모의 봉쇄창(공명 위치) 제어와 δ 이동은 미실증.
• 해소 조건: 0.5 M 이상 배경전해질에서 게이트가 봉쇄창을 1 k_BT 이상 이동시키고, 역전 동작에 필요한 0.6–1.4 V 게이트 창에서 절연 파괴·누설 없이 동작함을 실측.
• 예상 해소 시점: 2029년(최빈) ~ 2032년(비관), 2032년까지 해소 확률 60%.
• 의존 관계: G1 선행.
• 대안 경로: 초박막 고유전율 게이트 유전체·저ε 채널로 α 증대(필요전압↓), 또는 예비 탈염 후 저농도 분획 — 처리량 대가.

G3. 게이트 소자의 다단 스택 집적

• 정의: 각 단의 게이트를 독립 바이어싱하는 배선·유체 라우팅을 갖춘 다단 스택 제작이 미확립.
• 현재 상태: 다단 전기투석 셀 [30,31], 스택형 이온 다이오드 막 [32]은 존재하나 게이트 배선 집적은 부재.
• 해소 조건: 3단 이상 독립 게이트 스택에서 단간 누설·크로스토크 없이 각 단 S 유지, 전체 농축비 ≥10³ 실측.
• 예상 해소 시점: 2031년(최빈) ~ 2033년(비관), 2033년까지 해소 확률 55%.
• 의존 관계: G1, G4 선행.
• 대안 경로: 단일 소자 시분할 반복 분획(게이트 전압 스위칭으로 순차 처리) — 처리량 대폭 저하.

G4. 동일가수 분획 단위셀의 능동 정식화·역전 실증

• 정의: 게이트 전압만으로 Li/Na 우세가 역전되는(S가 1을 통과) 단일단 셀이 미실증.
• 현재 상태: 수동 동일가수 구별·고선택 [5,15,29,38], 전압 가변 표면전하 선택 [40,41]. 그러나 ICB 봉쇄창 기반 게이트 능동 역전 소자는 부재.
• 해소 조건: 단일 소자에서 두 게이트 설정 사이에 S_Li/Na가 ≥10과 ≤0.1을 각각 달성(역전 폭 ≥100배)함을 실측. 이는 공명 빗살을 δ(5–12 k_BT)만큼 이동시킴을 요구하며, 0.6–1.4 V 게이트 창(G2)과 결합된다.
• 예상 해소 시점: 2031년(최빈) ~ 2033년(비관), 2033년까지 해소 확률 55%.
• 의존 관계: G1 선행, G2와 결합(필요전압).
• 대안 경로: 없음 — 단일 실패점. 게이트로 공명 빗살을 δ 이상 이동시키지 못하면 소자의 핵심 명제가 성립하지 않는다.

4.2 관문 의존 그래프

flowchart TD
    G1["G1: 게이트–봉쇄창 결합"] --> G2["G2: 고농도 게이트 유효성·필요전압"]
    G1 --> G4["G4: 동일가수 역전 셀<br/>(단일 실패점)"]
    G2 --> G4
    G2 --> G3["G3: 다단 스택 집적"]
    G4 --> G3
    G3 --> D["ICB-TM 시스템 실증 (P1)"]
    style G4 fill:#f5c6cb,stroke:#a33,stroke-width:2px

4.3 마일스톤 로드맵

표 6. 마일스톤 로드맵

4.4 실현 주체 분석

관문별로 현재 가장 근접한 연구 역량은 공개 정보 기준 다음과 같다. G1·G2(게이트-봉쇄창, 고농도 유효성·필요전압)는 vdW 내장 게이트 이온 트랜지스터 [11]·버미큘라이트 고농도 게이팅 [26]을 실증한 소자물리·옹스트롬유체 그룹의 교차 역량에 근접해 있다. ICB 관측·이론·채움 전이 피크를 축적한 그룹은 봉쇄창 물리의 정량화에 강점을 갖는다 [1,2,3,33]. G3·G4(스택 집적·동일가수 역전 셀)는 전압 가변 선택 소자 [40,41]와 다단 전기투석·정밀 분리막 커뮤니티 [27,30,31]의 공정 역량과 결합될 때 실현 가능성이 높다.

필요 자원 규모의 차수 추정은 다음과 같다. 단일 소자 실증(G1·G4)은 옹스트롬 소자 제작·저잡음 이온전류 계측 설비를 요하며 소규모 학술 그룹 규모(장비 10⁶–10⁷ USD 차수, 연구인력 5–10명)에서 가능하다. 다단 스택 파일럿(G3·P1)은 마이크로유체 집적·다채널 게이트 계측을 요하며 한 차수 큰 컨소시엄 규모가 필요할 것으로 추정된다. 구조적 위험은, 게이트 봉쇄창 튜닝이 소자물리·옹스트롬유체·분리막의 삼분야 경계에 있어 어느 단일 커뮤니티도 전체 스택을 관할하지 않는다는 점이며, 이는 협업 부재가 최대 병목임을 시사한다. 특정 기관의 미공개 계획을 단정하지 않는다.

5. 반증 조건과 예측 선언

5.1 예측 선언

P1 (주 예측). ICB-TM은(는) 2033년 6월까지 단일 연구그룹에 의해 다음 정량 조건을 모두 만족하는 실험실 시연 형태로 실증된다: 단일단 Li/Na 분리계수 S_Li/Na ≥ 10; 동일 소자에서 게이트 전압만으로 S_Li/Na가 1을 통과하는 선택 역전(양 설정에서 S≥10과 S≤0.1); 3단 이상 캐스케이드 전체 Li/Na 농축비 ≥ 10³. (신뢰도 60%)

P2 (보조 예측). ICB-TM의 핵심 기제로서, 2029년 12월까지 단일 연구그룹에 의해 게이트 통합 옹스트롬 소자에서 (V_g, V_bias) 평면의 '이온 다이아몬드' 봉쇄 구조와 게이트에 의한 봉쇄창(공명 위치) 이동(0.3 V당 ≥1 k_BT, α≥0.1)이 실험실 시연으로 실증된다. (신뢰도 70%)

P3 (보조 예측). 2031년 12월까지 단일 소자에서 게이트 전압만으로 Li/Na 우세가 역전(S가 1을 통과)되는 동일가수 프로그래밍 선택이 실험실 시연으로 실증된다. (신뢰도 65%)

5.2 반증 조건

F1 (원리적). 게이트 통합 옹스트롬 채널에서 외부 정전 게이트가 ICB 봉쇄창(전도 공명 위치)을 1 k_BT(≈26 meV) 이상 이동시키지 못함(레버암 α < 0.1)이 2031년 12월까지 동료심사 문헌으로 공표되면 본 예측은 기각된다.

F2 (경로). 게이트 전압만으로 Li⁺/Na⁺ 우세가 역전(S_Li/Na가 1을 통과)되는 단일 소자가 2032년 12월까지 실증되지 않으면(단일 실패점 관문 G4 미해소) 본 예측은 기각된다.

F3 (경로). 3단 이상 캐스케이드가 전체 Li/Na 농축비 10²를 초과하지 못함이 2033년 6월까지 확정되면(관문 G3 미해소) 본 예측은 기각된다.

F-말미 (시한). 2033년 6월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 본 예측은 기각된다(expired).

5.3 판정 프로토콜

예측검증위원회는 시한 도래 후 90일 이내에 다음 규칙으로 판정한다. (1) 판정 근거로 인정되는 정보원은 동료심사 학술지·학회 논문과 독립 검증 가능한 공개 시연(원자료·측정 프로토콜 공개 포함)에 한한다. 프리프린트는 정식 게재 또는 독립 재현이 병행될 때만 인정한다. (2) 부분 실현(partially_verified) 기준: P1의 정량 조건 3건 중 2건을 충족하고 잔여 1건이 목표값의 80% 이상(예: 농축비 ≥ 8×10² 또는 단일단 S ≥ 8)에 도달한 경우로 한정한다. (3) 판정 곤란 시 처리: 정보원 부족·측정 프로토콜 불일치 등으로 판정이 불가능하면 기각(falsified)으로 간주한다(저자에게 불리하게 설정). 선택 역전의 판정은 동일 소자·동일 공급액에서 두 게이트 설정 간 S의 교차를 요구하며, 서로 다른 소자의 비교로 대체할 수 없다.

5.4 예측 등록표

표 7. 예측 등록표

6. 파급 효과와 위험

6.1 과학·기술 파급

실현 시 열리는 후속 연구는 다음과 같다. 첫째, 게이트로 봉쇄창(공명 빗살)을 프로그래밍하는 능력은 동일가수 쌍을 넘어 K⁺/Rb⁺, Mg²⁺/Ca²⁺ 등 임의의 유사 이온쌍으로 확장 가능하여, 소재 교체 없는 '전압 재구성형 분리'라는 새 범주를 연다. 둘째, ICB의 이온 다이아몬드 지도화는 SET의 쿨롱 다이아몬드 분광이 전자소자에 준 것과 같은 진단 도구를 나노유체계에 제공하여, 채널 내부의 유효 유전율·고정전하를 전기적으로 역추정하는 계측을 가능케 한다 [1,3,8,33]. 셋째, 게이트 프로그래밍 선택은 옹스트롬 채널의 이온 상태 메모리 [17,18]와 결합하여 비선형 이온 신호처리 연구를 촉진할 수 있다. 각 파급은 본 기술의 '봉쇄창을 전압으로 이동시키는 능력'이라는 단일 성능에서 직접 도출되며, 확대된 연쇄 추정은 하지 않는다.

6.2 산업·경제 파급

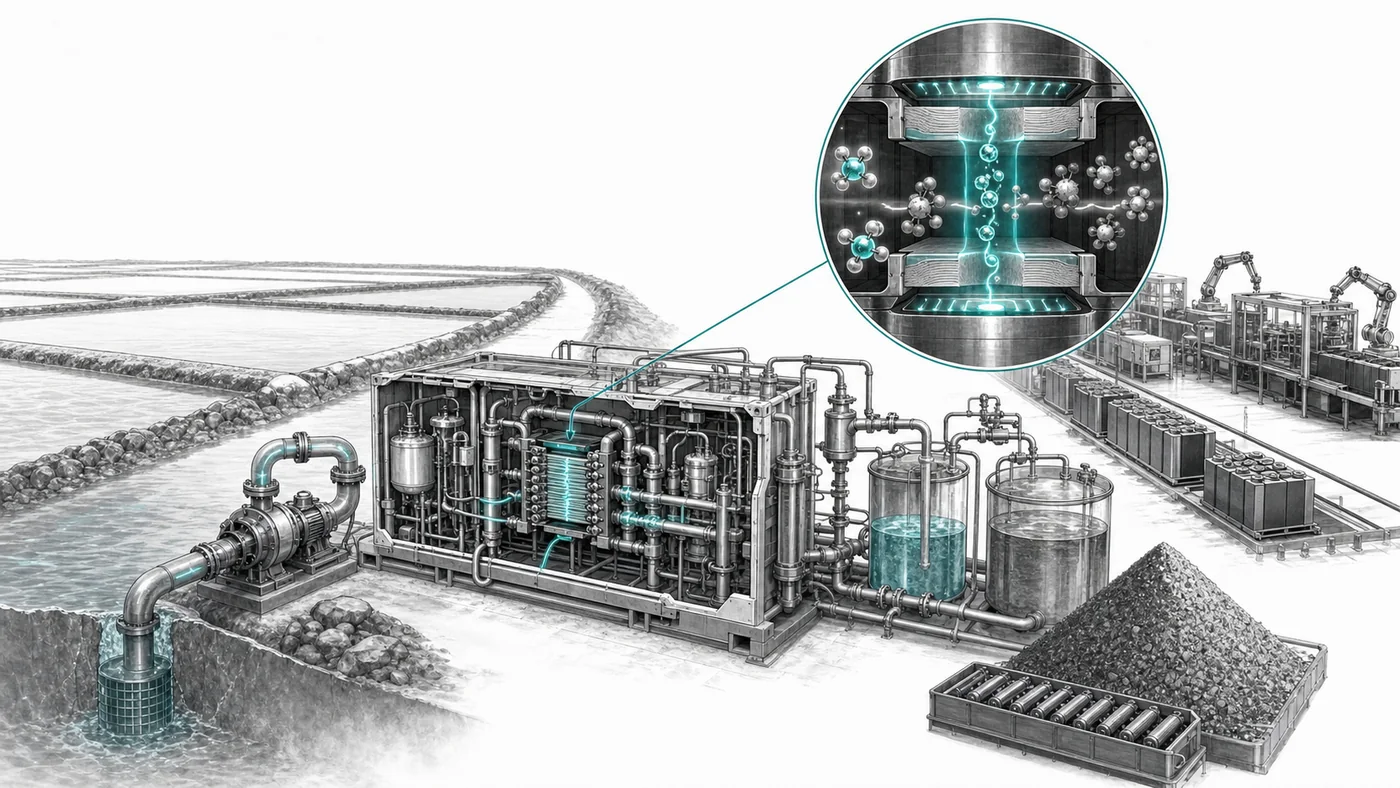

동일가수 정밀 분획은 브라인 리튬 회수에서 전처리 부담이 큰 Na 공존 문제를 정면으로 겨냥한다. 현행 복합막·전기투석 캐스케이드는 소재 고정형이어서 다품종 브라인마다 막을 교체해야 하는데 [29,30,31], 게이트 프로그래밍으로 동일 소재 스택에서 전압만으로 분획 대상을 재구성하면 공정 유연성이 향상될 여지가 있다. 대체·창출되는 영역은 자원회수형 분리막 공정 전반이며, 소재를 고정하지 않고 전압으로 재구성하는 특성이 이점이다. 다만 단일단 선택도 목표(S≥10)는 수동 막(35~2707 [29,38])보다 낮으므로, 본 기술의 경쟁 우위는 절대 선택도가 아니라 프로그래밍성·역전·다단 유연성에 있음을 명확히 한다. 시장 규모의 구체 수치 인용은 산출 방법이 검증된 자료에 한정하며, 본고는 특정 기업·종목에 대한 서술과 투자 조언을 하지 않는다.

6.3 위험과 오용 가능성

이중용도 관점에서, 임의 이온쌍을 전압으로 선택 분리하는 능력은 특정 동위·핵종 관련 물질의 정밀 농축에 전용될 가능성을 원리적으로 배제하기 어렵다. 다만 현 명세의 진입장벽인 관문 G2(고농도 유효성·필요전압)와 G3(다단 스택 집적)이 오용의 실질적 장벽으로 작용한다 — 단일 소자의 낮은 처리량과 스택 집적의 난이도가 대량 처리를 제약하기 때문이다. 환경·자원 측면에서 브라인 처리 확대는 잔류 염수의 방류 부하를 늘릴 수 있어, 잔류액 재순환(구성도의 재순환 경로)을 설계 요건에 포함해야 한다. 규제 공백으로는, 전압 재구성형 분리 소자가 기존 막 분류 체계에 들어맞지 않아 인증·안전 기준이 미비할 수 있다. 오용 행위자는 정밀 농축을 노리는 비인가 주체가, 오용 경로는 소자 소형화·병렬화가 될 수 있으며, G3의 집적 난이도가 이를 늦추는 진입장벽이다.

6.4 예측의 상호작용

본 논문의 공표 자체가 예측에 미치는 영향을 평가한다. 자기실현 효과로, 게이트-봉쇄창 결합의 정량 목표(레버암 α ≥ 0.1, 봉쇄창 이동 ≥1 k_BT/0.3 V, 역전 창 0.6–1.4 V)와 이온 다이아몬드 지도화라는 구체 이정표를 제시함으로써 소자물리·옹스트롬유체 그룹의 교차 연구를 유인할 수 있다. 자기부정 효과로, 동일가수 분리 수요가 게이트형이 아닌 경쟁 경로(수동 정밀 분자체 [27,38], 흡착·용매추출)로의 자원 이동을 촉진하면 본 경로의 실현이 지연될 수 있다. 특히 수동 막이 이미 고선택도(최대 2707 [38])를 제공하므로, 프로그래밍성이 요구되지 않는 응용에서는 경쟁 경로가 우위다. 두 효과 중 자기부정 위험(경쟁 경로의 성숙)이 더 크다고 판단하여 P1 신뢰도를 60%로, 단일 실패점 관문 G4의 존재를 반영해 P3를 65%로 보수적으로 산정했다. 이 상호작용 평가는 5.1절 신뢰도에 반영되었다.

이해상충

이해상충: 선언할 이해상충이 없다.

참고문헌

[1] Krems, M.; Di Ventra, M. "Ionic Coulomb blockade in nanopores." Journal of Physics: Condensed Matter, 25(6), 065101, 2013. doi:10.1088/0953-8984/25/6/065101.

[2] Feng, J.; Liu, K.; Graf, M.; Dumcenco, D.; Kis, A.; Di Ventra, M.; Radenovic, A. "Observation of ionic Coulomb blockade in nanopores." Nature Materials, 15(8), 850–855, 2016. doi:10.1038/nmat4607.

[3] Kavokine, N.; Marbach, S.; Siria, A.; Bocquet, L. "Ionic Coulomb blockade as a fractional Wien effect." Nature Nanotechnology, 14, 573–578, 2019. doi:10.1038/s41565-019-0425-y.

[4] Esfandiar, A.; Radha, B.; Wang, F. C.; Yang, Q.; Hu, S.; Garaj, S.; Nair, R. R.; Geim, A. K.; Gopinadhan, K. "Size effect in ion transport through angstrom-scale slits." Science, 358(6362), 511–513, 2017. doi:10.1126/science.aan5275.

[5] Goutham, S.; Keerthi, A.; Ismail, A. et al.; Radha, B. "Beyond steric selectivity of ions using ångström-scale capillaries." Nature Nanotechnology, 18(6), 596–601, 2023. doi:10.1038/s41565-023-01337-y.

[6] Xie, Y.; Shi, D.; Wang, W.; Wang, Z. "Surface-charge governed ionic blockade in angstrom-scale latent-track channels." Nanoscale, 15(21), 9560–9566, 2023. doi:10.1039/D3NR01156A. [정식 게재 확인 — 프리프린트 arXiv:2211.07973의 동료심사 게재본.]

[7] Chernev, A.; Marion, S.; Radenovic, A. "Prospects of Observing Ionic Coulomb Blockade in Artificial Ion Confinements." Entropy, 22(12), 1430, 2020. doi:10.3390/e22121430.

[8] Kaufman, I. Kh.; McClintock, P. V. E.; Eisenberg, R. S. "Coulomb blockade model of permeation and selectivity in biological ion channels." New Journal of Physics, 17(8), 083021, 2015. doi:10.1088/1367-2630/17/8/083021.

[9] Fedorenko, O. A.; Kaufman, I. Kh.; Gibby, W. A. T.; Luchinsky, D. G.; Roberts, S. K.; McClintock, P. V. E. et al. "Ionic Coulomb blockade and the determinants of selectivity in the NaChBac bacterial sodium channel." Biochimica et Biophysica Acta - Biomembranes, 1862(9), 183301, 2020. doi:10.1016/j.bbamem.2020.183301.

[10] Hadley, P. et al. "Single-Electron Transistors." Proc. Int. Conf. on Superlattices, Nanostructures and Nanodevices (ISCS 2002), 2002. [학회 논문.]

[11] Barajas-Aguilar, A. H.; Schiel, M.; Cao, E.; Cain, D.; Berrens, M. L.; Aydin, F.; Pham, T. A.; Sanchez-Yamagishi, J.; Siwy, Z. S. "Electrostatic Gating of Ionic Conductance Through Heterogeneous van der Waals Nanopores." arXiv:2602.21419, 2026. doi:10.48550/arXiv.2602.21419. [프리프린트 — 2026년 7월 기준 정식 게재 미확인; 판정 시 갱신 요.]

[12] Cantley, L.; Swett, J. L.; Lloyd, D.; Cullen, D. A.; Zhou, K.; Bedworth, P. V.; Heise, S.; Rondinone, A. J.; Xu, Z.; Sinton, S.; Bunch, J. S. "Voltage gated inter-cation selective ion channels from graphene nanopores." Nanoscale, 11(20), 9856–9861, 2019. doi:10.1039/C8NR10360G. [정식 게재 확인 — 프리프린트 arXiv:1905.06451의 동료심사 게재본.]

[13] Sahu, S.; Zwolak, M. "Colloquium: Ionic phenomena in nanoscale pores through 2D materials." Reviews of Modern Physics, 91(2), 021004, 2019. doi:10.1103/RevModPhys.91.021004.

[14] Karnik, R.; Fan, R.; Yue, M.; Li, D.; Yang, P.; Majumdar, A. "Electrostatic Control of Ions and Molecules in Nanofluidic Transistors." Nano Letters, 5(5), 943–948, 2005. doi:10.1021/nl050493b.

[15] Sint, K.; Wang, B.; Král, P. "Selective Ion Passage through Functionalized Graphene Nanopores." Journal of the American Chemical Society, 130(49), 16448–16449, 2008. doi:10.1021/ja804409f. [관능화 그래핀 나노기공(F–N 말단)에서 동일가수 양이온을 크기·전하로 구별(MD): Li⁺:Na⁺:K⁺ ≈ 9:14:33 통과, 음이온 차단. 인가 전기장 하 이온 통과이나 독립 게이트에 의한 ICB 봉쇄창 튜닝은 아님.]

[16] Graf, M.; Radenovic, A. et al. "Optoelectronic control of ionic conductance oscillations in sub-nanometer pores." Matter, 4(6), 2021. doi:10.1016/j.matt.2021.05.004.

[17] Robin, P.; Emmerich, T.; Ismail, A.; Niguès, A.; Keerthi, A.; Siria, A.; Geim, A. K.; Radha, B.; Bocquet, L. "Long-term memory and synapse-like dynamics of ionic carriers in two-dimensional nanofluidic channels." Science, 379(6639), 161–167, 2023. doi:10.1126/science.adc9931.

[18] Robin, P.; Kavokine, N.; Bocquet, L. "Modeling of emergent memory and voltage spiking in ionic transport through angstrom-scale slits." Science, 373(6555), 687–691, 2021. doi:10.1126/science.abf7923.

[19] Robin, P.; Kavokine, N. et al. "Ionic blockade in a charged single-file water channel." arXiv:2304.13355, 2023. [프리프린트 — 정식 게재 미확인.]

[20] Weng, S.; Douaki, A.; Tsutsui, M.; Lanzavecchia, G.; Sapunova, A.; Iannetti, L.; Giacomello, A.; Krahne, R.; Garoli, D. "Gated MoS₂/SiN nanochannel for tunable ion transport and protein translocation." Journal of Nanobiotechnology, 24(1), 2026. doi:10.1186/s12951-025-03991-x.

[21] Ak, N.; Kumar, S. "Electrostatic Modulation for Enhanced Ion Selectivity in Gate-All-Around Multilayer Stacked Graphene Nanopore." ACS Applied Materials & Interfaces, 16(40), 54919–54926, 2024. doi:10.1021/acsami.4c13281.

[22] Hoenig, E.; Han, Y.; Xu, K.; Li, J.; Wang, M.; Liu, C. "In situ generation of (sub)nanometer pores in MoS₂ membranes for ion-selective transport." Nature Communications, 15, 7911, 2024. doi:10.1038/s41467-024-52109-8.

[23] Wang, H.; Yang, C.; Wang, S.; Hu, S. "Tunable ion transport through ultimately small channels." Advanced Membranes, 2, 100043, 2022. [리뷰; ScienceDirect S2772823422000197.]

[24] Radha, B.; Keerthi, A.; Parambath, M. S. "The wonderland of angstrofluidics." Physics Today, 2024. doi:10.1063/pt.eqmd.jqcp.

[25] Kavokine, N.; Netz, R. R.; Bocquet, L. "Fluids at the Nanoscale: From Continuum to Subcontinuum Transport." Annual Review of Fluid Mechanics, 53, 377–410, 2021. doi:10.1146/annurev-fluid-071320-095958.

[26] Biswabhusan, D.; Noh, Y.; Paltasingh, S. N.; Naman, C.; Nemala, S. S.; Aparna, R.; Suvigya, K.; Capasso, A.; Nayak, S. K.; Yeh, L. H.; Gopinadhan, K. "Interaction-driven giant electrostatic modulation of ion permeation in atomically small capillaries." Nature Communications, 16, 8542, 2025. doi:10.1038/s41467-025-62737-3.

[27] Hong, S.; Di Vincenzo, M.; Tiraferri, A.; Bertozzi, E.; Górecki, R.; Davaasuren, B.; Li, X.; Nunes, S. P. "Precision ion separation via self-assembled channels." Nature Communications, 15, 2996, 2024. doi:10.1038/s41467-024-47083-0.

[28] Razmjou, A.; Asadnia, M.; Hosseini, E.; Habibnejad Korayem, A.; Chen, V. "Design principles of ion selective nanostructured membranes for the extraction of lithium ions." Nature Communications, 10, 5793, 2019. doi:10.1038/s41467-019-13648-7.

[29] Guo, L.-P.; Guo, Z.; Wang, J.; Zhang, P.; Huang, Z.-H.; Ji, Z.-Y. "Flexible lithium selective composite membrane for direct lithium extraction from high Na/Li ratio brine." Journal of Membrane Science, 703, 122843, 2024. doi:10.1016/j.memsci.2024.122843.

[30] Cho, Y.; Kim, K.; Ahn, J.; Lee, J. "Application of Multistage Concentration (MSC) Electrodialysis to Concentrate Lithium from Lithium-Containing Waste Solution." Metals, 10(7), 851, 2020. doi:10.3390/met10070851.

[31] Ying, J.; Luo, M.; Jin, Y.; Yu, J. "Selective separation of lithium from high Mg/Li ratio brine using single-stage and multi-stage selective electrodialysis processes." Desalination, 492, 2020. [ScienceDirect S0011916420312996.]

[32] Yang, Y.; Zhou, S.; Lv, Z.; Hung, C.-T.; Zhao, Z.; Zhao, T.; Chao, D.; Kong, B.; Zhao, D. "Unipolar Ionic Diode Nanofluidic Membranes Enabled by Stepped Mesochannels for Enhanced Salinity Gradient Energy Harvesting." Journal of the American Chemical Society, 146(28), 19580–19589, 2024. doi:10.1021/jacs.4c06949.

[33] Gibby, W. A. T.; Barabash, M. L.; Khovanov, I. A.; Luchinsky, D. G.; McClintock, P. V. E. "Ionic Coulomb blockade controls the current in a short narrow carbon nanotube." The Journal of Chemical Physics, 161(5), 054710, 2024. doi:10.1063/5.0210853.

[34] Kastner, M. A. "The single-electron transistor." Reviews of Modern Physics, 64(3), 849–858, 1992. doi:10.1103/RevModPhys.64.849.

[35] Kouwenhoven, L. P.; Austing, D. G.; Tarucha, S. "Few-electron quantum dots." Reports on Progress in Physics, 64(6), 701–736, 2001. doi:10.1088/0034-4885/64/6/201.

[36] Wang, M.; Xiong, Q.; Yue, X.; Yan, G.; Han, Y.; Lyu, Z.; Li, Z.; Sun, L.; Hoenig, E.; Xu, K.; Lewis, N.; Merz, K. M.; Chen, Q.; Schatz, G. C.; Liu, C. "Cooperative and inhibitory ion transport in functionalized angstrom-scale two-dimensional channels." Nature Communications, 16, 5854, 2025. doi:10.1038/s41467-025-61307-x.

[37] Peng, Q.; Wang, R.; Zhao, Z.; Lin, S.; Liu, Y.; Dong, D.; Wang, Z.; He, Y.; Zhu, Y.; Jin, J.; Jiang, L. "Extreme Li–Mg selectivity via precise ion size differentiation of polyamide membrane." Nature Communications, 15, 2505, 2024. doi:10.1038/s41467-024-46887-4.

[38] Fan, F.; Ren, Y.; Zhang, S.; Tang, Z.; Wang, J. et al. "A Bioinspired Membrane with Ultrahigh Li⁺/Na⁺ and Li⁺/K⁺ Separations Enables Direct Lithium Extraction from Brine." Advanced Science, 11, 2402898, 2024. doi:10.1002/advs.202402898.

[39] Zhang, S.; Wei, X.; Cao, X.; Peng, M.; Wang, M.; Jiang, L.; Jin, J. "Solar-driven membrane separation for direct lithium extraction from artificial salt-lake brine." Nature Communications, 15, 238, 2024. doi:10.1038/s41467-023-44625-w.

[40] Su, S.; Zhang, Y.; Peng, S.; Guo, L.; Liu, Y.; Fu, E.; Yao, H.; Du, J.; Du, G.; Xue, J. "Multifunctional graphene heterogeneous nanochannel with voltage-tunable ion selectivity." Nature Communications, 13, 4894, 2022. doi:10.1038/s41467-022-32590-9.

[41] Wang, X.; Zhang, H.; Wei, G.; Xing, J.; Chen, S.; Quan, X. "Comediation of voltage gating and ion charge in MXene membrane for controllable and selective monovalent cation separation." Science Advances, 10(49), eado3998, 2024. doi:10.1126/sciadv.ado3998.

[42] Hu, X.; Xu, H.; Lu, J.; Cui, F.; Wu, H.-A.; Wang, F.; Jiang, L.; Novoselov, K. S.; Wang, H. "Selective ion transport of nonlinear resistive switching by hierarchical nanometer-to-angstrom channels for nanofluidic transistors." Science Advances, 11(38), eadw7882, 2025. doi:10.1126/sciadv.adw7882.

[43] Liao, S.; Liu, Y.; Li, L.; Ding, L.; Wei, Y.; Wang, H. "Theoretical framework for confined ion transport in two-dimensional nanochannels." Nature Communications, 16, 6675, 2025. doi:10.1038/s41467-025-61735-9.

부록 A. 신규성 검증 기록

검증 수행일: 2026-07-20 (메타데이터 novelty_check_date와 일치).

검색 대상. 학술 DB 2종 이상 — Scopus, Web of Science, 보조로 Google Scholar; 게재지 색인 — Nature/Science/RSC/ACS/AIP/IOP. 특허 DB 3종 — USPTO(미국), EPO Espacenet(유럽), KIPO KIPRIS(한국). 검색 언어는 영어(및 국문 병행).

표 A-1. 신규성 검색 기록

표 A-2. 근접 선행 5건의 3수준(목적/원리/구성) 차이

판정. 세 근접 선행은 (i) 기전이 표면전하밀도/정전인력 변조([40,41,15]), (ii) 전체 컨덕턴스 게이팅([26]), (iii) 이론적 전망([3,7])에 해당한다. 정전 게이트로 ICB 봉쇄창을 실시간 튜닝하여 동일가수 이온을 프로그래밍 선택·역전하고, 이를 이온 다이아몬드 설계언어로 정식화하며, 다단 스택으로 브라인 Li/Na를 분획하는 동일 목적·원리·구성의 선행은 학술·특허 DB에서 발견되지 않았다(identical_prior_found = false).

부록 B. 예측 등록 카드 (기계가독)

prediction_card:
  paper_id: ""
  tech_name: "이온 쿨롱 봉쇄 트랜지스터 분리막"
  tech_name_en: "Ionic Coulomb Blockade Transistor Membrane"
  primary_prediction:
    deadline: "2033-06"
    demonstration_level: "lab_demo"
    quantitative_conditions:
      - metric: "single_stage_Li_Na_separation_factor"
        operator: ">="
        value: 10
        unit: "dimensionless"
      - metric: "gate_induced_selectivity_inversion_ratio"
        operator: ">="
        value: 100
        unit: "dimensionless"
      - metric: "cascade_overall_Li_Na_enrichment_ratio"
        operator: ">="
        value: 1000
        unit: "dimensionless"
    confidence: 60
  falsification:
    - id: "F1"
      type: "principle"
      condition: "정전 게이트가 ICB 봉쇄창(전도 공명 위치)을 1 k_BT(≈26 meV) 이상 이동시키지 못함(레버암 α<0.1)이 동료심사 문헌으로 공표"
      check_by: "2031-12"
    - id: "F2"
      type: "pathway"
      condition: "게이트 전압만으로 Li/Na 우세 역전(S가 1을 통과)되는 단일 소자 미실증"
      check_by: "2032-12"
    - id: "F3"
      type: "pathway"
      condition: "3단 이상 캐스케이드가 전체 Li/Na 농축비 10²를 초과하지 못함 확정"
      check_by: "2033-06"
    - id: "F-deadline"
      type: "deadline"
      condition: "2033-06까지 P1 정량 조건 미관측"
      check_by: "2033-06"
  adjudication:
    window_days: 90
    partial_verification_rule: "P1 정량 조건 3건 중 2건 충족 및 잔여 1건이 목표값의 80% 이상(농축비 ≥8×10² 또는 단일단 S≥8) 도달 시 partially_verified"
    unresolvable_defaults_to: "falsified"
