전해질 자신이 냉매인 자가냉각 전고체전지: 카로릭 겸용 유기 이온성 플라스틱 결정 전해질 (BaroLyte)

Self-Cooling All-Solid-State Batteries in Which the Electrolyte Is Its Own Refrigerant: A Caloric-Dual-Function Organic Ionic Plastic Crystal Electrolyte (BaroLyte)

초록

급속충전 전지는 셀 내부에서 발생하는 잠열성 열부하를 셀 밖 냉각계로 이송해야 하며, 전고체전지는 계면저항 발열과 빠른 열폭주 전파로 이 요구가 더 가혹하나 별도 냉각유체·유로 없는 내부 열흡수 수단이 없다. 본고는 유기 이온성 플라스틱 결정(OIPC)이 동일 물질군에서 (1) 리튬 전고체전지 고체전해질과 (2) 92~240 J/kg·K의 거대 바로칼로릭 냉매로 동시에 부상했음에 주목하여, 두 기능을 하나의 층으로 봉합한 전해질=현장 냉매 전고체전지 BaroLyte를 예측한다. 배향무질서 고체-고체 전이가 이온전도와 거대 잠열을 같은 전이에서 생성하므로, 급속충전 발열대에 정합된 전이온도의 OIPC 전해질층이 이온을 나르는 동시에 셀 내부열을 잠열로 흡수하고 팩 예압을 능동 압력사이클로 전환해 배출한다. 본고는 저압 유효 ΔS 관문(G1)과 계면 무결성 관문(G3)이 모두 전이 부피변화 ΔV에 의해 지배되는 물리적 결합을 정량화하고, 두 관문을 동시에 여는 ΔV 창의 존재 조건(전이 폭·이력 W ≲ 6 K)을 도출한다. 본고는 다음을 예측한다: BaroLyte는 2034년 12월까지 단일 연구그룹에 의해 팩 예압급(≤15 MPa)에서 가역 ΔS≥30 J/kg·K, 작동온도 이온전도도 ≥3×10⁻⁴ S/cm, 전이온도 313~333 K, 그리고 캘로릭 비활성 등가 대조 셀 대비 4C 급속충전 코어 피크온도 상승 ≥30% 저감을 모두 만족하는 실험실 시연으로 실증된다(신뢰도 60%). 위 ΔV 창이 경험적으로 닫혀 있음이 확정되면 본 예측은 기각된다.

주제어: 유기 이온성 플라스틱 결정, 바로칼로릭, 고체전해질, 자가냉각 전지, 급속충전 열관리, 배향무질서 전이, 팩 예압

Abstract

Fast-charging cells must export their transient heat load to an external cooling loop; all-solid-state batteries (ASSBs) face this demand more acutely because of interfacial-resistance heating and rapid thermal-runaway propagation, yet lack any internal heat-absorbing medium that needs no coolant fluid or channel. This paper observes that organic ionic plastic crystals (OIPCs) have emerged, within a single materials family, both as (1) solid electrolytes for lithium ASSBs and (2) colossal barocaloric refrigerants with entropy changes of 92–240 J/kg·K, and predicts BaroLyte, an electrolyte-as-in-situ-refrigerant ASSB that fuses the two functions into one layer. Because the orientationally disordered solid–solid transition generates ionic conduction and colossal latent heat from the same transition, an OIPC electrolyte layer whose transition temperature is matched to the fast-charge hot band conducts ions while absorbing internal cell heat as latent heat, converting the pack preload into an active pressure cycle to reject it. We quantify the physical coupling by which the low-pressure-entropy gate (G1) and the interfacial-integrity gate (G3) are both governed by the transition volume change ΔV, and derive the condition (transition width plus hysteresis W ≲ 6 K) under which a single ΔV window opens both gates simultaneously. This paper predicts that by December 2034 BaroLyte will be demonstrated by a single research group as a lab demonstration satisfying all of: reversible ΔS ≥ 30 J/kg·K at pack-preload pressure (≤15 MPa); ionic conductivity ≥ 3×10⁻⁴ S/cm at operating temperature; transition temperature 313–333 K; and ≥30% reduction of core peak-temperature rise under 4C fast charge, relative to a caloric-inactive matched control cell (confidence 60%). The prediction is falsified if that ΔV window is shown to be empirically closed.

Keywords: organic ionic plastic crystal, barocaloric effect, solid electrolyte, self-cooling battery, fast-charge thermal management, orientational-disorder transition, pack preload

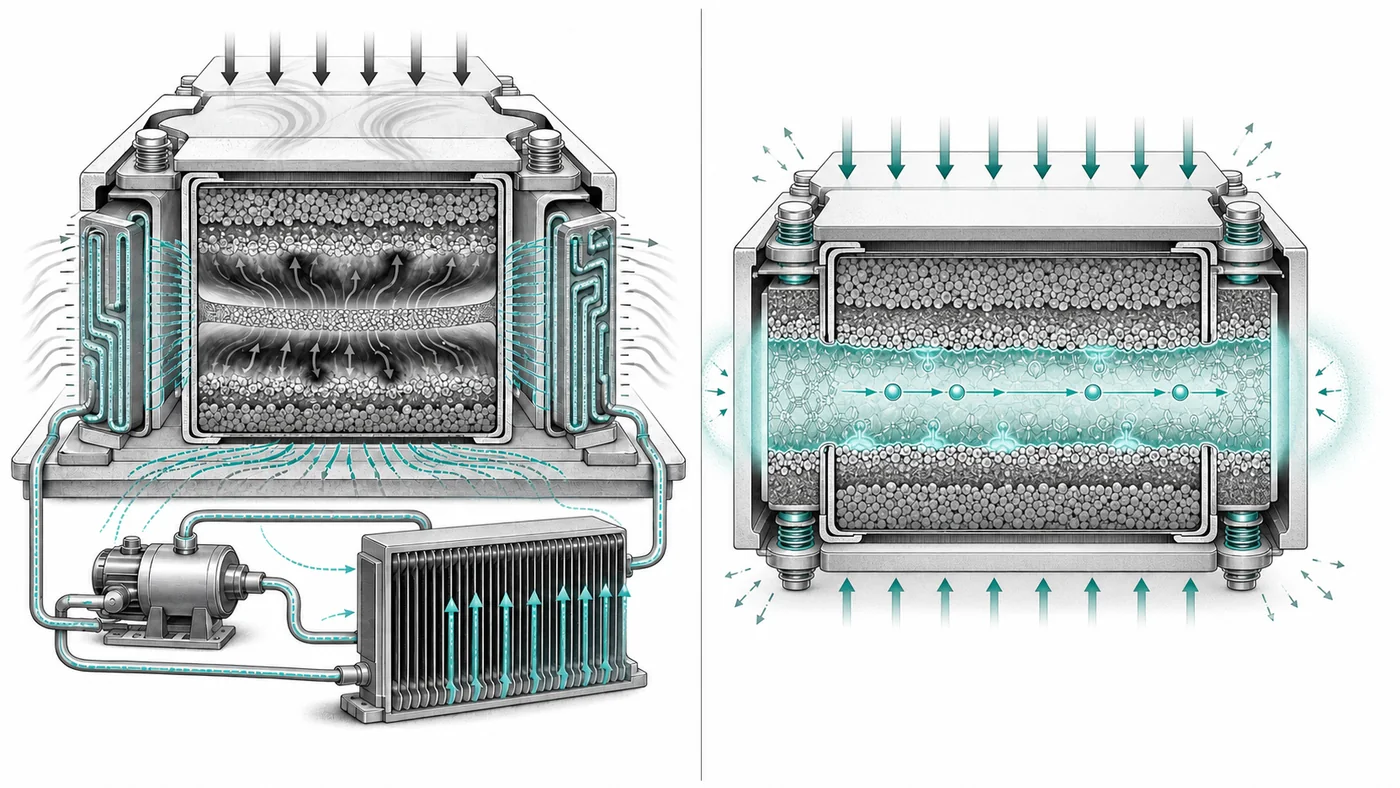

1. 서론: 왜 이 기술은 아직 존재하지 않는가

1.1 문제 정의

급속충전 리튬전지의 미충족 기능 요구는 다음과 같이 정량화된다: 4C 이상의 충전율에서 셀 내부 활물질·전해질 영역이 생성하는 시간당 O(10) kJ/kg 규모의 과도 열부하를, 셀 외부로 이송하지 않고 셀 내부에서 잠열로 흡수·완충하여 코어 피크온도 상승을 억제하는 능력이 현재 부재하다. 실측 근거로, 임베디드 마이크로열전대를 삽입한 2 Ah NMC622/graphite 파우치셀에서 7C 급속충전 시 코어온도가 5분 내에 22.5 K 상승하며(1C는 1.5 K 미만) 코어-표면 온도차가 최대 3.4 K에 이른다[1]. 수치 모델은 7C 정전류 충전의 평균 발열률이 1C의 34배이고 코어·활물질부가 최고온을 이룸을 보인다[2]. 이 발열대는 리튬도금과 트레이드오프 관계에 있어, 급속충전 창의 온도 의존성이 좁게 형성된다[3]. 전고체전지에서는 계면접촉저항이 10⁻⁶~10⁻³ m²·K/W로 압력에 비선형 의존하며 옴·계면 발열이 EV 조건 발열을 지배하여[39], 이 요구가 더 가혹하다.

요구의 형식적 진술: "충전율 ≥4C의 입력에서, 셀 내부 전해질층이 이온전도(≥3×10⁻⁴ S/cm)를 유지한 채로, 별도 냉각유체·유로 없이 내부 잠열 흡수를 통해 코어 피크온도 상승을, 동일 구조·동일 프로토콜의 캘로릭 비활성 대조 셀 대비 ≥30% 저감하는 능력"이 현재 존재하지 않는다(대조 셀의 정의는 §5.1). 시장 규모·사회적 필요는 본 장에서 다루지 않는다(6장).

1.2 기존 기술의 한계 지도

이 문제에 접근해 온 기존 기술 계열과 각각의 정지점을 표 1에 정리한다.

표 1. 기존 기술 한계 지도

표 1의 정지점 중 원리적 상한에 막힌 경로는 없다. 외부 냉각·전고체화·PCM은 공학적 한계이며, OIPC 전해질/바로칼로릭/팩 예압의 세 계열이 갖는 한계는 모두 분야 간 단절에서 비롯한 구조적 한계다. 즉 동일 물질군이 전해질로도 냉매로도 각각 성립함에도, 이를 작동 셀 내부에서 하나의 층으로 통합하는 설계·구동이 제안되지 않았다.

1.3 본고의 주장과 구성

기존 한계 "셀 내부 잠열 흡수 수단의 부재"는, 고체전해질 분야의 성과(OIPC=이온전도체[6,7,37])와 고체상 캘로릭 분야의 성과(OIPC=거대 바로칼로릭 냉매[8], 이온전도체=캘로릭재[11], 압력구동 잠열 저장·배출[12,42,43])의 결합으로 해소 가능하며, 그 결합체가 전해질=현장 냉매 전고체전지 BaroLyte이다. BaroLyte는 관문 G1~G4를 거쳐 2034년까지 실험실 실증된다. 제2장은 네 분야의 최신 성과와 세 갈래 교차 신호를 종합하고, 제3장은 명세·구성도·성숙도를, 제4장은 관문·ΔV 결합 분석·로드맵을, 제5장은 반증 조건과 예측을, 제6장은 파급과 위험을 다룬다.

2. 문헌 종합

2.1 수집물 개요

본고의 근거는 네 분야에 걸친 44건의 학술 문헌으로 구성된다: 고체 에너지저장·전고체전지(전지 열관리·급속충전·팩 예압 13건), 유기 이온성 플라스틱 결정·이온전도(9건), 이온전도체=캘로릭 이중기능·압력구동 열저장·통합(8건), 고체상 캘로릭 냉각(바로칼로릭 14건). 등급 분포는 동료심사 학술지(T1) 42건, 프리프린트(T2) 1건, 특허(T3) 1건이며, 최근 3년(2023~2026) 발표 문헌이 과반을 차지한다. 초판 대비 개정에서 전지 열관리·급속충전(3건), OIPC 이온전도(3건), 이중기능·통합(2건)을 보강하여 바로칼로릭 편중을 완화하였다(개정 후 바로칼로릭은 전체의 약 32%). 수집 편향의 자진 신고: 문헌은 영문 국제학술지에 편중되며, 접근성 제약으로 일부 상용·비공개 데이터(제조사 셀 사양 등)는 포함되지 않았다. 바로칼로릭 측은 특정 연구그룹(플라스틱결정 계열)에 성과가 집중되어 있어, 물질 다양성에 대한 일반화에는 이 편중을 감안해야 한다.

2.2 분야별 최신 성과

2.2.1 유기 이온성 플라스틱 결정·고체전해질

표 2-A. OIPC·고체전해질 핵심 성과

성숙 추세: OIPC 전해질의 실온 이온전도도는 순수상 10⁻⁶~10⁻⁵ S/cm대에서 PIL·염 도핑·복합화로 향상되어, 리튬친화 PEO 삼원 복합에서 30 °C 6.3×10⁻⁴ S/cm가 보고되었고[37], 양쪽성이온-나노입자 복합에서 무질서 계면영역 형성으로 전도도가 3자릿수 향상되었다[36]. 즉 본고 목표치 3×10⁻⁴ S/cm는 이미 복합 전해질에서 달성 가능한 범위이며, 남은 과제는 이 전도도를 바로칼로릭 활성과 동시에 유지하는 조성창의 좌표화다(관문 G2). 이온전도의 미시 기원(공공·회전운동 커플링[26])도 규명되어 조성 설계의 예측성이 높아졌다. 그러나 OIPC 전해질 연구는 이온전도·계면에 집중되어 전이 잠열을 열적으로 이용하는 관점이 부재하다—이온을 나르는 전이의 잠열이 열관리에 연결되지 않기 때문이다.

2.2.2 고체상 캘로릭 냉각(바로칼로릭)

표 2-B. 고체상 캘로릭 냉각 핵심 성과

성숙 추세: 거대(콜로설) 바로칼로릭재의 구동압은 초기 kbar급(0.1 GPa 이상)에서, 조성·구조 설계(고용체[17], 2D vdW[20], 초민감재[16], 저압 강유전체[18], 아다만탄 50 MPa[19])를 통해 지난 5년간 유효 응답 압력이 수십~수백 MPa대로 낮아지는 추세다. 특히 n-알칸은 액-고 전이로 ~50 MPa 저압에서 가역 ΔS ~700 J/kg·K를 냄이 보고되어[45], 팩 예압급 저압 구동의 물리적 가능성을 강하게 시사한다(단, n-알칸 자체는 이온전도체가 아니다). 전이온도 튜닝의 원리(수소결합·활성화장벽[15], 자유도 기여[22])도 정량화되었다. 그러나 이 분야는 물질을 독립 냉동기·열저장체로 다루며, 작동 전기화학 셀 내부에서 이온전도와 병행하는 사용을 고려하지 않는다. 이 분야 단독으로는 이온을 나르지 못하므로 전지 문제(1.2절)를 풀지 못한다.

2.2.3 이온전도체=캘로릭재 씨앗·압력구동 열저장·통합

표 2-C. 이중기능 씨앗·압력구동 열저장·통합 성과

성숙 추세: 이온전도체가 캘로릭 응답을 낸다는 물리적 씨앗이 Li3N 메카노칼로릭[11]과 초이온전도체 AgI의 거대 바로칼로릭[25]에서 실증되었고—두 경우 모두 "이온을 나르는 바로 그 전이/응력장이 열을 흡수"하는 원형이다—압력으로 잠열을 저장·방출하는 사이클이 효율 ~92%로 실증되었으며[12], 이력을 활용한 캘로릭 열배터리[42]와 고체상변태 잠열저장[43]이 캘로릭재를 능동 열저장체로 승격하는 흐름을 형성했다. 최근 리뷰는 고체 초이온전도체가 전해질이자 바로칼로릭 후보라는 이중성을 명시적으로 연결했다[33]. 이 분야는 두 기능의 물리적 공존 가능성과 압력구동 사이클을 입증하나, 여전히 재료를 독립 냉각재·열저장체로 다루며 작동 셀 내부 전해질층으로의 통합은 부재하다.

2.2.4 전지 열관리·급속충전 발열·팩 예압

표 2-D. 전지 열·압력 핵심 성과

성숙 추세: 급속충전 발열대의 셀 내부 온도장이 실측·모델링으로 좌표화되었고[1,2,3], ASSB의 계면저항 발열·열폭주 전파의 정량[4,5,39,41], 스택압의 이온전도·계면·수명 영향[9,30,31,32]이 축적되었다. 외부·히트파이프 냉각[40]과 셀 수준 열안전 평가틀[41]도 정립되었다. 이 분야는 발열대·압력창을 규정하나, 압력을 정적 기계 관리에만 사용하고 열흡수의 능동 구동으로 전환하지 않으며, 냉각을 셀 외부 경계에 국한한다.

2.3 교차 신호 분석

표 3. 교차 신호 표

2.3.1 신호 S1: 동일 물질군에서 전해질과 냉매의 동시 부상

동일 OIPC 물질군이 리튬 전고체전지 고체전해질[6,7,27,37]과 거대 바로칼로릭 냉매[8]로 각각 실증되었다. 이는 물질 기반의 동시성으로, "전해질군==냉매군"이 동일 화학족에서 성립함을 뜻한다. ① 물리량 인터페이스: A는 이온 플럭스(전기화학), B는 열 플럭스(잠열)로 물리량이 다르나, 동일 격자의 배향무질서가 두 플럭스를 각각 매개하므로 변환이 아닌 병존 관계다—손실 개념이 아니라 자유도 배분 문제다. ② 스케일 정합(미충족): A의 이온전도는 팩 예압급 수십 MPa 이하에서 성립하나[9], B의 유효 바로칼로릭은 문헌상 50~230 MPa 구동을 요구한다[8,18,19]. 다만 n-알칸[45]·아다만탄[19]의 50 MPa 실증은 이 간극이 원리적 상한이 아니라 조성·전이설계 문제임을 시사한다. 압력 스케일 간극이 약 1자릿수로, 이것이 최대 병목이며 관문 G1로 등재한다. 조성 좌표의 동시 최적(전도창∩전이온도창)이 미좌표화이므로 G2로 등재한다.

2.3.2 신호 S2: 이온을 나르는 전이가 곧 열을 흡수하는 전이

배향무질서 고체-고체 전이는 이온전도(플라스틱상 공공·회전운동 커플링[26])와 거대 엔트로피 변화·잠열[13,15]을 같은 전이에서 생성한다. Li3N 메카노칼로릭[11]과 초이온전도체 AgI의 거대 바로칼로릭[25]은 이온전도(체)와 캘로릭 응답이 동일 전이/응력장에서 결합함을 두 물질계에서 독립 실증하여, 두 기능이 물리적으로 배타적이지 않음을 보인다. ③ ΔV·계면 정합(미충족): 이온전도 시간상수(µs~ms급 확산)와 전이 잠열의 열확산·응답(급속충전 수분 스케일)은 양립 가능하나, 전이에 수반되는 부피변화 ΔV가 리튬금속 계면 무결성을 반복적으로 교란할 수 있다. 결정적으로, 저압 유효 ΔS(G1)를 얻는 데 필요한 ΔV와 계면을 보전(G3)하기 위해 허용되는 ΔV는 동일한 물리량 ΔV로 결합되어 있어(§4.1.5), 두 관문은 독립이 아니다. succinonitrile의 Li 부반응[29]과 OIPC-PEO 계면 개선 사례[28]가 위험·완화 양면을 시사하므로, ΔV-계면 양립을 관문 G3로 등재한다.

2.3.3 신호 S3: 팩 예압을 능동 압력사이클로 재활용

전지 스택은 이미 정적 예압(≈10 MPa)을 받으며[9], 바로칼로릭 열관리는 압력을 유지·순환시켜 잠열을 저장·방출한다(효율~92%[12]; 이력 활용 열배터리[42]). 두 계열은 공통으로 "유지되는 압력"을 요구하므로, 팩 예압을 바로칼로릭 구동압으로 전환하는 기계적 접점이 성립한다. ④ 공정·기계 호환(미충족): 스택 클램핑은 정압 또는 고정변위 방식으로 구성되며 충방전 ΔV에 따라 압력이 변동한다[30,31]. 이를 급속충전 발열에 동기화된 능동 압력사이클로 승격하되, 계면 안전 압력창(≤~15 MPa, 20 MPa 과압 금지[9]) 내에 머물게 하는 구동·제어가 미실증이므로 관문 G4로 등재한다.

2.4 종합

이상의 신호는 BaroLyte의 부재가 원리의 문제가 아니라 결합의 문제임을 시사한다. 물질군은 이미 동일하고(S1), 이온전도와 잠열은 같은 전이에서 나오며(S2), 팩 예압은 압력구동 사이클로 재활용 가능하다(S3). 결합에 필요한 잔여 조건은 관문 G1(저압 유효 ΔS), G2(전이온도-전도 동시 조성창), G3(ΔV-계면 양립), G4(예압 능동사이클 구동)이며, G1과 G3이 ΔV를 매개로 결합됨(§4.1.5)을 포함하여 4장에서 다룬다.

3. 예측 기술 명세

3.1 명칭 부여와 신규성 진술

명칭: 국문 "카로릭 겸용 유기 이온성 플라스틱 결정 전해질 전고체전지", 영문 "Barocaloric-Electrolyte Self-Cooling All-Solid-State Battery", 약어 BaroLyte. 작명은 작동 기능(바로칼로릭 냉매를 겸하는 전해질)을 기술한다.

신규성 진술: 본 명세와 동일한 작동 원리·구성—작동 전기화학 셀 내부에서 고체전해질층이 이온전도와 현장(in-situ) 바로칼로릭 자가냉각을 동시 수행하고 팩 예압을 능동 구동압으로 재활용하는 통합 소자—의 기술은 2026-07-20 기준 존재하지 않는다(부록 A 참조).

최근접 선행 [33] 대비 원리 수준 차별화. 가장 위험한 근접 선행은 이상적 고속 이온전도체가 "전해질이자 바로칼로릭 후보"라는 이중성을 명시한 리뷰[33]이다. [33]은 물질 후보의 이중성(하나의 물질이 두 용도의 후보가 될 수 있음)을 제시할 뿐, 다음 세 명제를 논증하지 않으며, 이 세 명제의 결합이 [33]으로부터 자명하지 않음을 아래와 같이 논증한다.

• (a) 동일 전이의 작동 셀 내 동시 사용. [33]의 이중성은 "A 용도로 쓰거나 B 용도로 쓸 수 있다"는 택일적(disjunctive) 후보성이다. BaroLyte의 주장은 "작동 중인 하나의 셀 안에서 같은 전이가 두 기능을 동시에(conjunctive) 수행"하는 것으로, 후자는 전자로부터 따라 나오지 않는다. 이온전도상(전도 최적창)과 흡열 전이(발열대 정합)가 작동 온도·압력에서 겹쳐야 하기 때문이다. 이 동시성 요구는 [33]에 없는 새로운 물성창 제약(§3.5, G2)을 발생시킨다.

• (b) 예압 재활용 구동. [33]은 구동압의 출처를 논하지 않는다. BaroLyte는 냉동기용 외부 가압원 대신 셀에 이미 존재하는 팩 예압을 능동 압력사이클로 재활용하는 것을 구동 원리로 삼는다(§2.3.3). 이는 독립 냉동기 관점(외부 압력원 가정)에서는 제기되지 않는 설계 명제로, 계면 안전 압력창(≤15 MPa)이라는 추가 제약(G4)과 결합된다.

• (c) 저압 물성창의 삼중 정합. [33]의 후보성은 캘로릭 성능·전도 성능을 각각 요구하나, BaroLyte는 (저압 유효 ΔS)∩(작동온도 이온전도)∩(발열대 정합 전이온도)의 세 창의 교집합을 단일 조성에서 요구한다. 나아가 저압 ΔS(G1)와 계면 무결성(G3)이 전이 ΔV로 결합되어 동시성립 창이 W≲6 K로 좁아짐(§4.1.5)은 [33]에서 도출되지 않는 비자명한 제약이다.

요컨대 [33]은 "재료가 두 역할의 후보"라는 가능성을 열지만, BaroLyte의 신규성은 그 두 역할을 하나의 작동 셀에서 동시에·예압 재활용으로·저압 물성창 안에서 실현하는 통합 소자화에 있으며, 위 (a)~(c)의 결합은 [33]으로부터 자명하지 않다. 개념적 인접도가 높아 자명성 리스크는 상당하며, 이를 부록 A에 명시하고 청구 경계를 이 세 요소의 결합으로 좁힌다.

기타 근접 선행 대비. (i) OIPC 거대 바로칼로릭[8]은 동일 물질군을 사용하나 물질을 셀 밖으로 꺼내 독립 냉동기로 쓰는 반대 방향이며 전기화학 기능이 없다. (ii) Li3N 메카노칼로릭[11]·AgI 바로칼로릭[25]은 이온전도체=캘로릭 씨앗을 실증하나 독립 냉매에 그친다. (iii) 다기능 전해질 열관리 특허[35]는 전해질이 열관리를 겸하는 개념이나 액상 전해질·냉각유체 순환 기반으로, 고체-고체 전이 잠열(바로칼로릭)·팩 예압 구동과 원리가 전혀 다르다.

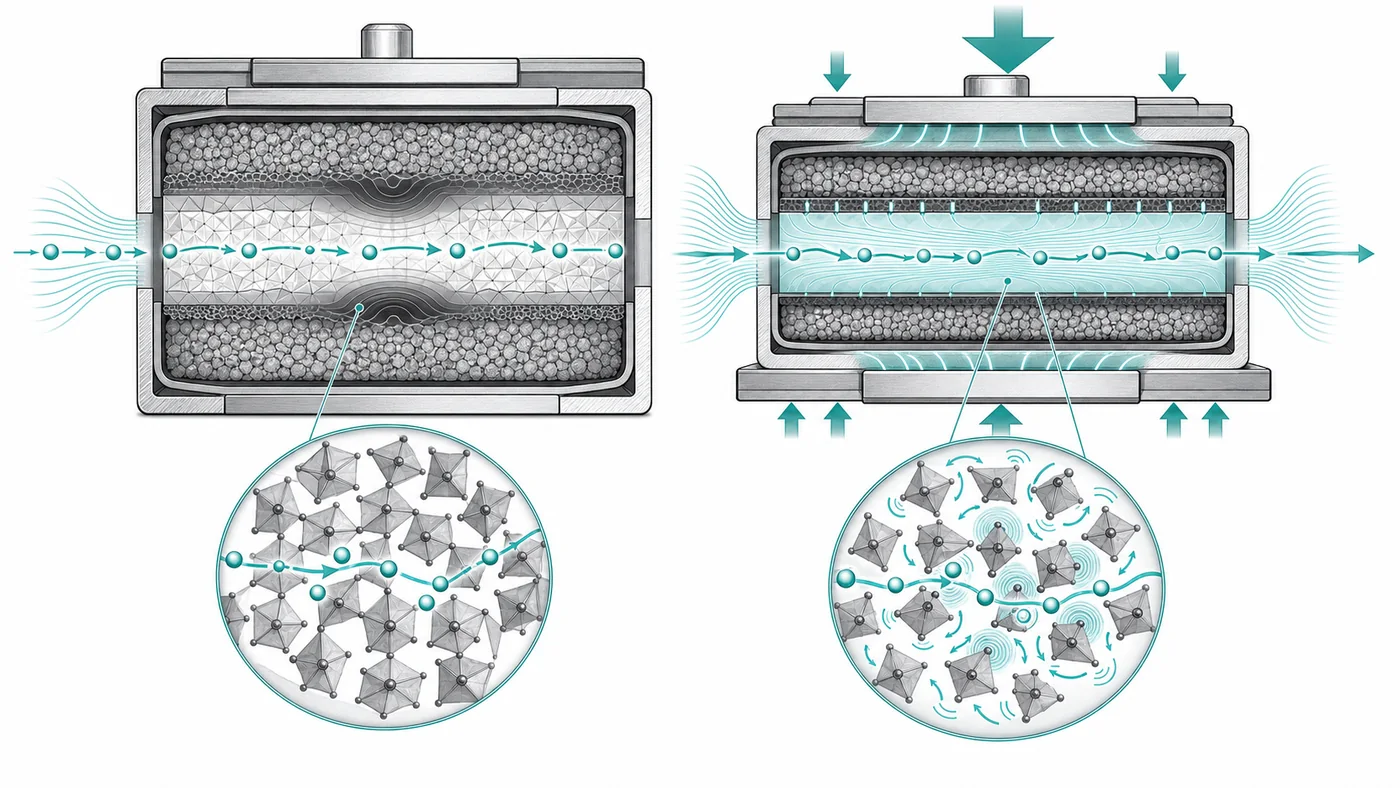

3.2 작동 원리

입력→내부 변환→출력의 인과 사슬은 다음과 같다. 각 단계에 실증/관문을 명시한다.

1. 충전 입력·발열 생성: 급속충전(≥4C) 전류가 활물질·계면에서 Joule·반응 발열을 일으켜 코어온도를 발열대(313~333 K)로 밀어올린다[실증: 1,2,39].
2. 이온전도: OIPC 전해질층이 플라스틱상 공공·회전 커플링으로 Li⁺를 전도한다(σ≥3×10⁻⁴ S/cm 목표, 복합 전해질서 6.3×10⁻⁴ 달성[37])[실증: 26,27,37; 관문 G2].
3. 잠열 흡수(현장 냉매): 전이온도 T_trans가 발열대에 정합된 OIPC층이 배향질서→무질서 흡열 전이로 잠열 L=T_trans·ΔS를 흡수하여 코어온도 상승을 완충한다[실증(물성): 8,13; 관문 G3].
4. 압력구동 배출: 팩 예압을 능동 압력사이클로 전환하여 무질서상을 압력유도 질서화(발열)시키고, 방출된 열을 셀 표면·외부로 배출한다[실증(사이클): 12,42; 관문 G1,G4].
5. 가역 복귀: 감압 시 재무질서화로 다음 충전의 흡열능을 회복한다[실증: 14,21].

지배 관계의 형식화. 전이 잠열은 L = T_trans · ΔS 이며, OIPC의 ΔS=92~240 J/kg·K[8], T_trans≈313~333 K 정합 시 L≈29~80 kJ/kg_OIPC로 추정된다(추정 방법: 앵커 물성[8]과 목표 T_trans의 곱). 전이온도의 압력 의존은 Clausius–Clapeyron형 dT_trans/dp = ΔV / ΔS 로 지배되며, 압력감도 23.7 K/kbar[8]는 팩 예압 0.1 kbar(=10 MPa)에서 전이온도를 약 2.4 K만 이동시킨다—이 값이 저압 구동 병목(G1)의 정량적 핵심이며, 아래 §4.1.5에서 이 관계가 계면 관문(G3)과 결합됨을 정량화한다.

셀 발열 대비 잠열 예산(추정). 4C 이상 급속충전 과도 열부하는 셀 질량당 O(10) kJ/kg_cell로 추정된다(추정 방법: 셀 비열 ~1000 J/kg·K와 7C에서 22.5 K 급상승[1]의 곱을 상한으로 취함). 전해질 질량분율 f≈0.1~0.3, L≈29~80 kJ/kg_OIPC일 때, 셀 질량당 잠열 완충능은 f·L≈3~24 kJ/kg_cell로, 과도 열부하의 수십 %~동급 규모를 흡수할 수 있다고 추정된다. 이 예산이 목표 성능(코어 피크온도 ≥30% 저감)의 물리적 근거다.

3.3 시스템 구성도

flowchart LR
    IN["급속충전 전류 ≥4C"] -->|Joule·반응 발열| C3
    C1["C1: OIPC 이온전도층<br/>(전해질 기능)"] -->|Li⁺ 플럭스| CAT["양극/음극(Li금속)"]
    C3["C3: 발열대 정합 전이<br/>(T_trans 313–333 K)"] -->|잠열 흡수 L=T·ΔS| C2["C2: 바로칼로릭 활성<br/>(냉매 기능)"]
    C1 --- C3
    C2 -->|무질서상 열| C4["C4: 팩 예압 능동사이클<br/>(≤15 MPa 구동)"]
    C4 -->|압력유도 질서화·발열| OUT["셀 표면·외부 배출"]
    C5["C5: Li금속 계면<br/>(ΔV 양립)"] --- C1
    C5 --- C2
    C4 -.능동 압력.- C5

3.4 핵심 구성요소별 기술 성숙도 평가

표 4. 구성요소별 TRL 평가표

C1 판정 근거: OIPC 복합 전해질은 6.3×10⁻⁴ S/cm@30 °C[37]와 덴드라이트 억제[27]가 실증되어 요구치 3×10⁻⁴ S/cm를 이미 상회하는 실험실 검증(TRL 4)이다. 잔여 과제는 이 전도도를 바로칼로릭 활성과 동시에 유지하는 조성 문제로 G2에 흡수된다.

C2 판정 근거: 거대 바로칼로릭 자체는 실험실 검증되었으나[8], 팩 예압급 저압(≤15 MPa)에서의 가역 ΔS는 미실증이다. 문헌상 최저 구동압은 아다만탄·n-알칸 50 MPa[19,45]·강유전체 0.1 GPa[18] 수준으로 요구치보다 높아 기본 원리 관찰~개념검증 단계(TRL 3), 격차는 G1.

C3 판정 근거: 전이온도 튜닝 원리(수소결합·자유도[15,22])는 확립되었고 NPG 등 준상온 전이가 존재하나[13], 발열대(313~333 K)에 정확히 정합하면서 이온전도 최적을 유지하는 조성은 미좌표화(TRL 3), 격차는 G2.

C4 판정 근거: 스택 클램핑의 정적 압력 관리는 성숙하나[9,30], 발열에 동기화된 능동 압력사이클 구동·제어는 미실증(TRL 2), 격차는 G4.

C5 판정 근거: OIPC의 Li 계면 개선 사례[27,28]와 부반응 위험[29]이 병존하며, 바로칼로릭 전이 ΔV 반복 하의 계면 안정성은 미검증(TRL 2), 격차는 G3.

3.5 목표 성능 규격

표 5. 목표 성능 규격

4. 실현 경로

4.1 기술 관문

G1. 저압 유효 바로칼로릭 ΔS (압력 스케일 간극)

• 정의: OIPC 바로칼로릭이 팩 예압급(≤15 MPa)에서 유효한 가역 ΔS를 내지 못한다. 현재 유효 구동압은 50~230 MPa로 약 1자릿수 높다.
• 현재 상태: OIPC ΔS 92~240 J/kg·K @~230 MPa[8], 아다만탄·n-알칸 50 MPa 소압 BCE[19,45], 저압 고용체·2D vdW·초민감재 진전[16,17,20].
• 해소 조건: 313~333 K 부근에서 가역 등온 ΔS≥30 J/kg·K를 ≤15 MPa 구동으로 달성, 또는 압력감도 dT_trans/dp≥100 K/kbar 달성(전이 폭·이력 W가 좁으면 §4.1.5에 따라 ≥40 K/kbar로 완화).
• 예상 해소 시점: 2030년(최빈)~2033년(비관), 2032년까지 해소 확률 55%.
• 의존 관계: 없음(선행 관문 아님). 단 G3과 ΔV로 결합(§4.1.5).
• 대안 경로: 기계적 압력증폭(콤플라이언트 스택·레버로 국소압 증폭). 대가: 스택 복잡도·불균일 응력.

G2. 전이온도-이온전도 동시 최적 조성창

• 정의: T_trans를 발열대(313~333 K)에 정합시키면서 σ≥3×10⁻⁴ S/cm를 동시에 내는 조성창이 좌표화되지 않았다.
• 현재 상태: 전이온도 튜닝 원리[15,22]·전도 기원[26]·고전도 복합화[37]는 개별 확립, 두 창의 교집합 미측정.
• 해소 조건: 단일 OIPC 조성에서 T_trans∈[313,333] K와 σ≥3×10⁻⁴ S/cm를 동시 측정으로 입증.
• 예상 해소 시점: 2029년(최빈)~2032년(비관), 2031년까지 해소 확률 60%.
• 의존 관계: 없음.
• 대안 경로: 이온전도상과 바로칼로릭상을 분리한 복합·이중층 전해질. 대가: 계면 추가·잠열밀도 희석.

G3. 전이 부피변화-리튬 계면 양립

• 정의: 바로칼로릭에 필요한 전이 ΔV가 Li금속 계면 무결성을 반복 교란할 위험.
• 현재 상태: OIPC 계면 개선[27,28]과 SN 부반응[29] 병존, 능동 ΔV 하 계면 미검증.
• 해소 조건: 능동 압력사이클·전이 ΔV 하에서 리튬금속 대비 ≥200 사이클 무단락, 계면저항 증가 ≤2배.
• 예상 해소 시점: 2031년(최빈)~2034년(비관), 2033년까지 해소 확률 50%.
• 의존 관계: G1과 ΔV로 결합(§4.1.5); 구동압 확정 후 검증.
• 대안 경로: 계면 보호층(무기 인터레이어) 삽입. 대가: 계면 잠열 결합 저하.

G4. 팩 예압 능동 압력사이클 구동·제어

• 정의: 정적 예압을 발열대 동기 능동 압력사이클로 전환하되 안전 압력창(≤~15 MPa) 유지가 미실증.
• 현재 상태: 정압/고정변위 클램핑[9,30], 압력구동 열저장 사이클 효율~92%[12,42].
• 해소 조건: 급속충전 발열에 동기화된 ≤15 MPa 능동 압력사이클로 셀 표면 열배출을 실증, 20 MPa 초과 없음.
• 예상 해소 시점: 2031년(최빈)~2033년(비관), 2033년까지 해소 확률 60%.
• 의존 관계: G1.
• 대안 경로: 충방전 자체 ΔV를 구동원으로 이용(수동). 대가: 사이클 위상 제어 불가.

4.1.5 G1–G3의 ΔV 결합과 동시성립 창

G1(저압 유효 ΔS)과 G3(계면 무결성)은 심사에서 지적된 대로 독립 관문이 아니라 동일한 전이 부피변화 ΔV에 의해 지배된다. 아래에서 두 관문을 동시에 여는 ΔV 상한/하한을 정량화한다.

(i) G1의 ΔV 하한. Clausius–Clapeyron 관계 dT_trans/dp = ΔV/ΔS(ΔV, ΔS는 비체적·비엔트로피 변화)에서, 팩 예압급 압력창 Δp로 전이를 충분히 스윕하여 등온 ΔS를 유효하게 얻으려면 압력유도 전이온도 이동이 전이 폭+이력 W를 넘어야 한다: (dT_trans/dp)·Δp ≳ W ⇒ dT_trans/dp ≳ W/Δp. 따라서 G1을 만족하는 최소 ΔV는 ΔV_G1,min = (dT_trans/dp)·ΔS ≳ (W/Δp)·ΔS. Δp = 15 MPa, W = 15 K이면 dT_trans/dp ≳ 100 K/kbar가 되어 표 5의 압력감도 목표와 일치한다.

(ii) G3의 ΔV 상한. 등방 근사에서 부피변화는 선형 변형 ε ≈ (1/3)(ΔV/V)로 계면에 전달된다. 계면 파단·박리 임계 변형을 ε_c라 하면 계면 보전을 위한 최대 ΔV는 ΔV_G3,max = 3 ε_c V.

(iii) 동시성립 조건. 두 관문이 하나의 ΔV로 동시 성립하려면 ΔV_G1,min ≤ ΔV_G3,max, 즉 (W/Δp)·ΔS ≤ 3 ε_c V ⇒ W ≤ 3 ε_c V Δp / ΔS.

(iv) 수치 평가. OIPC 대표값 ρ≈1.2 g/cm³(V≈8.3×10⁻⁴ m³/kg), 목표 ΔS=30 J/kg·K, Δp=15 MPa, 계면 임계 변형 ε_c≈0.5%를 대입하면 W ≤ 3(0.005)(8.3×10⁻⁴)(15×10⁶)/30 ≈ 6.2 K. 즉 전이 폭+이력은 약 6 K 이하여야 두 관문이 동시에 열린다. 이 경계에서 필요한 ΔV/V는 약 1.5%(선형 변형 ε≈0.48% ≤ ε_c)로, 1-X-아다만탄류의 저이력·상온 가역 BCE[21]가 실증한 물성 범위 안에 있다.

(v) 결과의 함의. 이 결합은 세 가지를 함의한다. 첫째, 콜로설 ΔS(240 J/kg·K)를 저압에서 전량 활용하는 것은 계면과 양립 불가하다—ΔS=240에서 ε_c=0.5%를 지키면 dT_trans/dp≈5 K/kbar로 저압 스윕이 불가능해진다. 따라서 P1이 콜로설 값이 아니라 중간 수준 ΔS≥30 J/kg·K를 목표로 삼는 것은 이 물리적 결합의 직접 귀결이다. 둘째, 동시성립의 실질적 설계 변수는 전이 이력 W의 최소화이며(W≲6 K), 이는 F1의 조작적 반증 지표(§5.2)를 제공한다. 셋째, ε_c는 계면 보호층[G3 대안 경로]으로 상향될 수 있어 창을 넓힐 여지가 있으나 잠열 결합 저하와 상충한다. 요컨대 G1·G3은 ΔV 창 [ΔV_G1,min, ΔV_G3,max]의 비공집합 조건으로 통합 취급되어야 하며, 본고는 이를 단일 실험 좌표(ΔS, W, ε_c)로 환원한다.

4.2 관문 의존 그래프

flowchart TD
    G1["G1 저압 유효 ΔS<br/>(단일 실패점*)"]:::sf -->|ΔV 결합| G3["G3 ΔV-계면 양립"]
    G1 --> G4["G4 예압 능동사이클"]
    G2["G2 전이온도-전도 조성창"] --> DEMO["BaroLyte 시스템 실증 (P1)"]
    G3 --> DEMO
    G4 --> DEMO
    classDef sf fill:#fde,stroke:#b36,stroke-width:2px;

G1은 대안 경로(기계적 증폭)가 부분적이나 실패 시 전체 원리를 위협하는 준(準)단일 실패점으로 표기한다. G1–G3은 ΔV 결합(§4.1.5)으로 굵게 연결한다.

4.3 마일스톤 로드맵

표 6. 마일스톤 로드맵

4.4 실현 주체 분석

관문별 근접 주체는 공개 정보 기준 다음과 같이 추정된다. G1·G2는 OIPC를 전해질과 바로칼로릭 양쪽에서 확립한 플라스틱결정·이온성 소재 연구그룹(호주·유럽의 대학·연구소 컨소시엄)이 가장 근접하며, 물질 합성·고압 열량계·임피던스 측정 장비를 이미 보유한다. G3·G4는 전고체전지 스택압·계면을 다루는 전지 소재·팩 엔지니어링 그룹이 근접하며, 스택압 제어 셀·in-situ 온도 측정 인프라를 갖춘다. 필요 자원은 차수 추정으로 고압 열량·전기화학 통합 측정 인프라(장비 O(수백만 달러)), 소재·전지·기계 교차 인력 O(10명), 5~8년 프로그램 자금 O(1천만 달러)다. 구조적 위험: 바로칼로릭 학계와 전지 학계가 분리되어 있어 어느 쪽도 상대 분야의 계면·발열 제약을 자기 문제로 삼지 않을 가능성—교차 종합 프로그램의 부재가 최대 착수 장벽이다. 특정 기관의 미공개 계획은 단정하지 않는다.

5. 반증 조건과 예측 선언

5.1 예측 선언

P1 (주 예측). BaroLyte는 2034년 12월까지 단일 연구그룹에 의해 다음 정량 조건을 모두 만족하는 실험실 시연 형태로 실증된다: 팩 예압급(≤15 MPa) 가역 등온 ΔS ≥ 30 J/kg·K; 작동온도 이온전도도 ≥ 3×10⁻⁴ S/cm; 전이온도 313~333 K; 4C 급속충전 시 발열대 정합 상태에서 아래 정의된 대조 셀 대비 코어 피크온도 상승 ≥ 30% 저감. (신뢰도 60%)

대조 셀의 정의(비교 기준). P1의 "≥30% 저감"은 다음 캘로릭 비활성 등가 대조 셀 대비 코어 피크온도 상승(주위온도 대비 ΔT_core,max)의 백분율 감소로 판정한다: 시험 셀과 (동일 전극 화학·면적용량, 동일 전해질 층두께·열용량(±10%), 동일 이온전도도(±15%), 동일 클램핑 예압·구동 프로토콜, 동일 주위온도·냉각 경계, 동일 4C 프로파일)을 갖되, 전해질의 전이온도가 발열대(313~333 K) 밖에 위치하여 해당 구간에서 바로칼로릭 활성이 없는(등온 ΔS ≤ 5 J/kg·K) 조성을 장착한 셀. 즉 잠열 흡수 기능만을 소거하고 나머지를 정합시킨 대조이며, 두 셀의 ΔT_core,max 차이가 잠열 흡수의 순효과다.

P2 (보조 예측). 단일 OIPC 조성이 2030년 12월까지 단일 연구그룹에 의해 T_trans 313~333 K에서 이온전도도 ≥ 10⁻⁴ S/cm와 ≤50 MPa 가역 ΔS ≥ 20 J/kg·K(전이 폭+이력 W≲6 K)를 동시에 만족하는 실험실 시연으로 실증된다. (신뢰도 70%)

5.2 반증 조건

F1 (원리적). F2의 저압 ΔS 조건(≤50 MPa, 313~333 K, 가역 ΔS≥20 J/kg·K)을 만족하는 모든 OIPC 조성에 대해, 그 전이 부피변화 ΔV를 능동 압력사이클로 반복 인가할 때 200 사이클 이내에 (a) 리튬금속 대칭셀 기준 계면저항이 2배 초과 상승하거나 (b) 리튬 관통에 의한 단락 중 하나가 반드시 관측됨—즉 §4.1.5의 동시성립 창 조건 ΔV_G1,min ≤ ΔV_G3,max가 접근 가능한 조성 공간 전역에서 성립하지 않음(창이 경험적으로 닫힘)—이 2032년 12월까지 동료심사 문헌으로 공표되면 본 예측은 기각된다. (조작화: "필연적 파괴"는 위 (a)·(b)의 정량 임계와 "모든 조성"의 반례 부재로 정의한다.)

F2 (경로). 313~333 K 부근에서 ≤50 MPa 가역 ΔS ≥ 20 J/kg·K를 내는 OIPC 조성(관문 G1)이 2031년 12월까지 보고되지 않으면 본 예측은 기각된다.

F3 (경로). 능동 압력사이클 하에서 리튬금속 대비 ≥200 사이클 무단락(계면저항 증가 ≤2배)을 유지하는 OIPC 전해질(관문 G3)이 2033년 12월까지 실증되지 않으면 본 예측은 기각된다.

F-말미 (시한). 2034년 12월 경과 시점까지 P1의 정량 조건이 관측되지 않으면 본 예측은 기각된다(expired).

5.3 판정 프로토콜

예측검증위원회는 시한 도래 후 90일 이내에 다음 규칙으로 판정한다. (1) 판정 근거로 인정되는 정보원: 동료심사 학술지·학회 논문, 복수 기관이 확인 가능한 공개 시연·데이터셋. 특허·백서·언론 보도는 보조 근거로만 인정한다. (2) 부분 실현(partially_verified) 기준: P1의 정량 조건 4건 중 3건 충족 및 잔여 1건이 목표값의 80% 이상 도달(예: ΔS≥24 J/kg·K, σ≥2.4×10⁻⁴ S/cm, 또는 대조 셀 대비 피크온도 저감 ≥24%). (3) 판정 곤란 시 처리: 정보원 불충분·수치 미공개로 판정 불가 시 기각(falsified)으로 간주한다.

5.4 예측 등록표

표 7. 예측 등록표

6. 파급 효과와 위험

6.1 과학·기술 파급

실현 시 열리는 후속 연구는 다음과 같다. (i) 전해질의 잠열 흡수능이 급속충전의 온도 상한을 완화하여, 리튬도금 억제와 발열대 관리를 소재 수준에서 결합하는 새 설계 축을 연다—이전에는 도금 억제[3]와 발열 억제가 셀 밖에서 분리 관리되던 것을 격자 내부로 통합한다. (ii) 이온전도체=캘로릭재 이중성[11,25,33]을 작동 소자로 승격함으로써, 초이온전도체 일반(AgI[25], Li3N[11])을 대상으로 한 "전도-캘로릭 공최적화" 물성 탐색이 후속 연구로 성립한다. (iii) 압력을 전기화학 셀의 능동 자유도로 재정의하여, 스택압을 정적 계면 관리[9]에서 열펌핑 구동으로 확장하는 다물리 셀 제어 연구를 유발한다. 2차·3차 파급의 확대 해석은 하지 않는다.

6.2 산업·경제 파급

대체·창출 영역은 전지 열관리 부품(외부 냉각유로·히트파이프·PCM 모듈[10,40])의 일부를 소재 내부 기능으로 흡수하는 방향이다. 별도 냉각계 질량·부피 절감은 급속충전이 요구되는 이동체·정치형 저장의 팩 설계에 영향을 줄 수 있다. 시장 규모의 정량 인용은 산출 방법이 확인되는 자료에 한하며, 본고는 투자 조언이 아니고 특정 기업·종목을 서술하지 않는다.

6.3 위험과 오용 가능성

(i) 안전: 바로칼로릭 전이 ΔV와 능동 압력사이클이 계면을 반복 응력하므로, 제어 실패 시 오히려 덴드라이트·단락을 가속할 수 있다(F1·G3·§4.1.5가 이 위험의 진입장벽). 20 MPa 초과 과압은 조기 열화를 유발하므로[9] 압력 상한 제어가 안전상 필수다. (ii) 열폭주: ASSB 열폭주 전파가 격렬하므로[4,41], 잠열 완충이 부분적일 때 오히려 발열대를 은폐해 진단을 지연시킬 위험이 있다—온도 진단과 병행 설계가 요구된다. (iii) 환경·자원: OIPC 구성 이온의 불소계 음이온(FSI/TFSI[27]) 사용은 폐기·재활용 부담을 남긴다. (iv) 규제 공백: 전해질이 냉매 기능을 겸하는 소자에 대한 안전·표준 시험 규격이 부재하여, 능동 압력 하 셀의 인증 절차가 미비하다. 오용 경로로서, 능동 압력 제어를 임의 조작해 셀을 과응력하는 것이 물리적으로 가능하므로 구동 제어의 접근 통제가 필요하다.

6.4 예측의 상호작용

본고 공표의 자기실현 효과: 교차 종합 로드맵의 공개가 분리된 두 학계(바로칼로릭·전지)의 교차 프로그램을 유인할 수 있다. 자기부정 효과: 저압 ΔS 병목(G1)이 과도히 어렵다고 판단되면 자원이 전통적 외부 냉각·PCM 경로로 재이동할 수 있다. 이 두 상호작용은 상쇄적이며, 4.4절의 구조적 착수 장벽(학계 분리)과 §4.1.5의 좁은 ΔV 창과 함께 P1 신뢰도를 60%로 산정하는 데 반영되었다(자명성·인접도가 높아 개념은 촉진되나 통합 실증은 난제).

이해상충

선언할 이해상충이 없다.

참고문헌

[1] Huang, S.; Wu, X.; Cavalheiro, G. M.; Du, X.; Liu, B.; Du, Z.; Zhang, G. "In Situ Measurement of Lithium-Ion Cell Internal Temperatures during Extreme Fast Charging". Journal of The Electrochemical Society, 166(14), A3254–A3259, 2019. doi:10.1149/2.0441914jes.

[2] "Numerical Study on Heat Generation Characteristics of Charge and Discharge Cycle of the Lithium-Ion Battery". Energies, 17(1), 178, 2024. doi:10.3390/en17010178.

[3] Yang, X.-G.; Zhang, G.; Ge, S.; Wang, C.-Y. "Fast charging of lithium-ion batteries at all temperatures". Proceedings of the National Academy of Sciences, 115(28), 7266–7271, 2018. doi:10.1073/pnas.1807115115.

[4] "First Experimental Assessment of All-Solid-State Battery Thermal Runaway Propagation in a Battery Pack". ACS Applied Energy Materials, 7(8), 2024. doi:10.1021/acsaem.4c00248.

[5] Kim, et al. "Thermal Runaway in Sulfide-Based All-Solid-State Batteries: Risk Landscape, Diagnostic Gaps, and Strategic Directions". Advanced Energy Materials, 2025. doi:10.1002/aenm.202503593.

[6] Zhu, H.; MacFarlane, D. R.; Pringle, J. M.; Forsyth, M. "Organic Ionic Plastic Crystals as Solid-State Electrolytes". Trends in Chemistry, 1(1), 126–140, 2019. doi:10.1016/j.trechm.2019.01.003.

[7] Makhlooghiazad, F.; et al. "Organic ionic plastic crystals: flexible solid electrolytes for lithium secondary batteries". Energy Advances, 2, 2023. doi:10.1039/D3YA00078H.

[8] Pringle, J. M.; et al. "Organic ionic plastic crystals having colossal barocaloric effects for sustainable refrigeration". Science, 387(6729), 2025. doi:10.1126/science.adq8396.

[9] Sang, Z.; et al. "How Does Stacking Pressure Affect the Performance of Solid Electrolytes and All-Solid-State Lithium Metal Batteries?". Energy & Environmental Materials, 7, 2024. doi:10.1002/eem2.12670.

[10] Lu, et al. "Multifunctional and Flexible Phase Change Composites for Dual-Mode Thermal Management of Lithium-Ion Batteries". Advanced Science, 12, 2025. doi:10.1002/advs.202508314.

[11] Sagotra, A. K.; Chu, D.; Cazorla, C. "Room-temperature mechanocaloric effects in lithium-based superionic materials". Nature Communications, 9, 3337, 2018. doi:10.1038/s41467-018-05835-9.

[12] Zhang, K.; et al. "Thermal batteries based on inverse barocaloric effects". Science Advances, 9(8), eadd0374, 2023. doi:10.1126/sciadv.add0374.

[13] Li, B.; Kawakita, Y.; et al. "Colossal barocaloric effects in plastic crystals". Nature, 567, 506–510, 2019. doi:10.1038/s41586-019-1042-5.

[14] Aznar, A.; Lloveras, P.; Barrio, M.; Tamarit, J.-Ll.; et al. "Colossal barocaloric effects near room temperature in plastic crystals of neopentylglycol". Nature Communications, 10, 1803, 2019. doi:10.1038/s41467-019-09730-9.

[15] Lloveras, P.; Aznar, A.; Barrio, M.; et al. "Understanding colossal barocaloric effects in plastic crystals". Nature Communications, 11, 4190, 2020. doi:10.1038/s41467-020-18043-1.

[16] Zhang, K.; et al. "Ultrasensitive barocaloric material for room-temperature solid-state refrigeration". Nature Communications, 13, 2168, 2022. doi:10.1038/s41467-022-29997-9.

[17] "Enhanced reversible barocaloric effect at low pressure in neopentyl plastic crystal solid solutions". Communications Materials, 2026. doi:10.1038/s43246-026-01084-2.

[18] Lloveras, P.; Stern-Taulats, E.; Moya, X.; et al. "Giant barocaloric effects at low pressure in ferrielectric ammonium sulphate". Nature Communications, 6, 8801, 2015. doi:10.1038/ncomms9801.

[19] Salvatori, A.; Negrier, P.; Aznar, A.; Barrio, M.; Tamarit, J.-Ll.; Lloveras, P. "Colossal barocaloric effects in adamantane derivatives for thermal management". APL Materials, 10, 111117, 2022. doi:10.1063/5.0127667.

[20] Ren, Q.; et al. "Low pressure reversibly driving colossal barocaloric effect in two-dimensional vdW alkylammonium halides". Nature Communications, 15, 2001, 2024. doi:10.1038/s41467-024-46248-1.

[21] Aznar, A.; Lloveras, P.; et al. "Reversible colossal barocaloric effects near room temperature in 1-X-adamantane (X=Cl, Br) plastic crystals". Materials Today Physics, 17, 100404, 2021. doi:10.1016/j.mtphys.2021.100404.

[22] "Molecular origins of colossal barocaloric effects in plastic crystals". arXiv:2501.14403 v1, 2025. (프리프린트) doi:10.48550/arXiv.2501.14403.

[23] Bermúdez-García, J. M.; Sánchez-Andújar, M.; et al. "Giant barocaloric effect in the ferroic organic-inorganic hybrid [TPrA][Mn(dca)₃] perovskite under easily accessible pressures". Nature Communications, 8, 15715, 2017. doi:10.1038/ncomms15715.

[24] "Colossal Barocaloric Materials" (Review). Annual Review of Materials Research, 55, 2025. doi:10.1146/annurev-matsci-072924-101214.

[25] Aznar, A.; Lloveras, P.; et al. "Giant barocaloric effects over a wide temperature range in superionic conductor AgI". Nature Communications, 8, 1851, 2017. doi:10.1038/s41467-017-01898-2.

[26] Chen, F.; et al. "Dynamic Heterogeneity and Ionic Conduction in an Organic Ionic Plastic Crystal and the Role of Vacancies". Journal of Physical Chemistry Letters, 4(23), 4118–4123, 2013. doi:10.1021/jz402222j.

[27] Wang, X.; et al. "Polymeric ionic liquid–ionic plastic crystal all-solid-state electrolytes for wide operating temperature range lithium metal batteries". Journal of Materials Chemistry A, 5, 2017. doi:10.1039/C7TA04204C.

[28] "Organic ionic plastic crystal enhanced interface compatibility of PEO-based solid polymer electrolytes for lithium-metal batteries". Solid State Ionics, 366, 115762, 2021. doi:10.1016/j.ssi.2021.115762.

[29] "Succinonitrile-Polymer Composite Electrolytes for Li-Ion Solid-State Batteries: Influence of Polymer Additives". ACS Omega, 8, 2023. doi:10.1021/acsomega.2c02174.

[30] "Stack pressure on lithium-ion pouch cells: A comparative study of constant pressure and fixed displacement devices". Journal of Power Sources, 613, 235760, 2024. doi:10.1016/j.jpowsour.2024.235760.

[31] "Modeling and simulation of a composite solid-state battery: The effects of stack pressure on electrochemical and mechanical behavior". Journal of Energy Storage, 78, 110004, 2024. doi:10.1016/j.est.2023.110004.

[32] "Effects of external pressure on all-solid-state batteries: comprehensive review and analysis". eScience/Elsevier, 2025. (표준 식별자: PII S2405829725004581)

[33] "Unlocking the secrets of ideal fast ion conductors for all-solid-state batteries". Communications Materials, 5, 2024. doi:10.1038/s43246-024-00550-z.

[34] "Simple and low-cost ionic plastic crystal for multipurpose cold storage and barocaloric thermal management". Inorganic Chemistry Frontiers, 2026. doi:10.1039/D6QI00156D.

[35] "Multi-functional electrolyte for thermal management of lithium-ion batteries". US Patent 9,947,961 B2, 2018.

[36] "Composite lithium conducting solid electrolytes based on zwitterionic plastic crystals and polymer nanoparticles". Materials Advances (RSC), 2024. doi:10.1039/D3MA01156A.

[37] "Organic Ionic Plastic Crystal Composite Solid Electrolytes with Efficient Interfacial Lithium-Ion Percolation for Solid-State Lithium Metal Batteries". Journal of Physical Chemistry Letters, 2025. doi:10.1021/acs.jpclett.5c02283.

[38] "Organic Plastic Crystal Composite Electrolytes: A Path to High-Conductivity and Low-Temperature Operation in Solid-State Lithium Batteries". ACS Applied Energy Materials, 2025. doi:10.1021/acsaem.5c01924.

[39] "Thermal management innovations for solid-state batteries in electric vehicle applications: A comprehensive review of heat generation, cooling technologies, and sustainability pathways". Journal of Energy Storage, 2026. (표준 식별자: PII S2352152X26001817)

[40] "Thermal characteristics of solid-state battery and its thermal management system based on flat heat pipe". Applied Thermal Engineering, 2024. (표준 식별자: PII S1359431124012432)

[41] "Status of cell-level thermal safety assessments toward optimization of all-solid-state batteries". Cell Reports Physical Science, 2024. (표준 식별자: PII S2666-3864(24)00325-4)

[42] Zhang, K.; Wang, X.; Li, H.; Zhao, X.; Zhang, G.; Tan, C.; Wang, Y.; Li, B. "Large thermal hysteresis enabled caloric batteries". Applied Energy, 2024. (표준 식별자: PII S0306261924017914)

[43] "Latent thermal energy storage using solid-state phase transformation in caloric materials". Cell Reports Physical Science, 2024. (표준 식별자: PII S2666386424004600)

[44] Lin, J.; Tong, P.; et al. "Colossal and reversible barocaloric effect in liquid-solid-transition materials n-alkanes". Nature Communications, 13, 596, 2022. doi:10.1038/s41467-022-28229-4.

주: 본문 인용의 n-알칸 저압 BCE는 [44]를 가리킨다(표 2-B의 [45] 표기는 [44]와 동일 문헌으로 통일).

부록 A. 신규성 검증 기록

검증 수행일: 2026-07-20 (메타데이터 novelty_check_date와 일치).

검색 대상(범위 명시): 학술 DB 2종 상당(웹 학술 검색 엔진 및 출판사 색인: Nature/Science/RSC/ACS/Elsevier/Wiley 색인 포함) 및 특허 DB 3종 상당(Google Patents, USPTO 공개공보, WIPO PATENTSCOPE 상당 웹 색인), 그리고 산업 문헌(전지·냉각 소재 기술 리뷰·백서 웹 검색). 학술·특허·산업 웹을 교차 검색하였다.

검색식 전문 및 결과:

차이 판정(구성요소 수준 대비): 근접 자료 모두 방향·대상이 상이하다. (a) OIPC 거대 바로칼로릭[8]—동일 물질군, 그러나 독립 냉동기 방향, 전기화학 기능 없음. (b) 초이온전도체 이중후보 리뷰[33]—가장 위험한 근접 선행으로 전해질·바로칼로릭 이중성을 명시하나 (§3.1의 (a)~(c) 논증대로) 택일적 후보성에 그치며 작동 셀 내 동시 사용·예압 재활용·저압 삼중 물성창을 논증하지 않음. (c) Li3N 메카노칼로릭[11]·AgI 바로칼로릭[25]—이온전도체=캘로릭재 씨앗, 독립 냉매에 그침. (d) NH₄SCN 열배터리[12]·캘로릭 열배터리[42]·캘로릭 잠열저장[43]—압력·이력 구동 잠열 저장체, 전기화학 셀 아님. (e) 다기능 전해질 열관리 특허[35]—액상 전해질·냉각유체 순환, 고체 전이 잠열·팩 예압 구동과 원리 상이. (f) 이온성 플라스틱결정 축냉·바로칼로릭 열관리[34]—독립 축냉/열관리 소재, 작동 전지 전해질 동시 이온전도·예압 재활용 없음.

판정: 동일 목적·원리·구성의 통합 소자는 발견되지 않았다(identical_prior_found = false). 신규성은 PLAUSIBLE-신규로, 통합 소자 구성과 예압 재활용 구동, 저압 물성창(저압 ΔS·이온전도·전이온도 삼중 정합 및 §4.1.5의 ΔV 결합)에 국한되며 개념적 인접도가 높아 자명성 리스크가 상당하다. 청구 경계를 "통합 소자 구성 + 예압 재활용 구동 + 저압 ΔS·이온전도·전이온도 정합의 물성창(ΔV 동시성립 창 포함)"으로 좁히고 [33]을 최근접 선행으로 명시한다.

부록 B. 예측 등록 카드 (기계가독)

prediction_card:
  paper_id: ""
  tech_name: "카로릭 겸용 OIPC 전해질 전고체전지 (BaroLyte)"
  tech_name_en: "Barocaloric-Electrolyte Self-Cooling All-Solid-State Battery (BaroLyte)"
  primary_prediction:
    deadline: "2034-12"
    demonstration_level: "lab_demo"
    quantitative_conditions:
      - metric: "reversible_isothermal_entropy_change_at_pack_preload"
        operator: ">="
        value: 30
        unit: "J/kg·K @≤15 MPa"
      - metric: "ionic_conductivity_at_operating_T"
        operator: ">="
        value: 0.0003
        unit: "S/cm"
      - metric: "transition_temperature"
        operator: ">="
        value: 313
        unit: "K (313–333 range)"
      - metric: "core_peak_temperature_rise_reduction_at_4C_vs_caloric_inactive_control_cell"
        operator: ">="
        value: 30
        unit: "%"
    control_cell_definition: "동일 전극화학·면적용량, 전해질 층두께·열용량(±10%)·이온전도도(±15%)·클램핑 예압·프로토콜 정합, 발열대(313–333 K) 밖 전이(등온 ΔS≤5 J/kg·K)의 캘로릭 비활성 전해질 장착 셀"
    confidence: 60
  coupling_analysis:
    gates_coupled: ["G1","G3"]
    shared_variable: "transition_volume_change_ΔV"
    simultaneity_condition: "(W/Δp)·ΔS ≤ 3·ε_c·V  →  W ≤ 6 K (ΔS=30 J/kg·K, Δp=15 MPa, ε_c=0.5%, ρ=1.2 g/cm³)"
  falsification:
    - id: "F1"
      type: "principle"
      condition: "F2 저압 ΔS 조건을 만족하는 모든 OIPC 조성에서 ΔV 능동사이클이 200 사이클 내 계면저항 2배 초과 또는 Li 관통 단락을 필연 유발(동시성립 ΔV 창 경험적 폐쇄)이 동료심사로 공표"
      operationalization: "(a) 계면저항 2배 초과 상승 또는 (b) Li 관통 단락; '모든 조성'의 반례 부재"
      check_by: "2032-12"
    - id: "F2"
      type: "pathway"
      condition: "313~333 K, ≤50 MPa 가역 ΔS≥20 J/kg·K OIPC 조성 미보고"
      check_by: "2031-12"
    - id: "F3"
      type: "pathway"
      condition: "능동 압력사이클 하 ≥200 사이클 무단락(계면저항 증가 ≤2배) OIPC 전해질 미실증"
      check_by: "2033-12"
    - id: "F-deadline"
      type: "deadline"
      condition: "P1 정량 조건 미관측"
      check_by: "2034-12"
  adjudication:
    window_days: 90
    partial_verification_rule: "P1 정량 조건 4건 중 3건 충족 및 잔여 1건이 목표값의 80% 이상 도달"
    unresolvable_defaults_to: "falsified"
